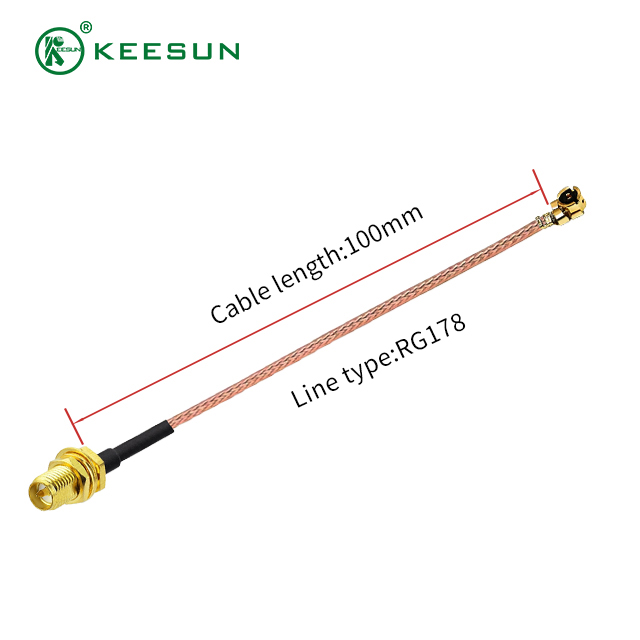

Die RG178-Koaxialkabelbaugruppe mit SMA-zu-I-PEX-Anschlüssen ist ein unverzichtbares Hochleistungs-Überbrückungskabel, das für die nahtlose HF-Signalübertragung bei beengten Platzverhältnissen und Hochtemperaturanwendungen entwickelt wurde. Diese maßgeschneiderte Kabelbaugruppe vereint den robusten, branchenüblichen SMA-Stecker (Subminiatur A) mit dem ultrakompakten I-PEX-Stecker (auch bekannt als U.FL, MHF oder IPX) und nutzt das hochflexible und temperaturbeständige RG178-Koaxialkabel . Es dient als wichtige Brücke zwischen integrierten Leiterplatten oder internen drahtlosen Modulen, die häufig den winzigen I-PEX-Anschluss verwenden, und externen Antennen oder Testgeräten, die üblicherweise die sichere SMA-Schnittstelle mit Gewinde verwenden. Diese Baugruppe wurde für eine stabile Impedanz von 50 Ohm und einen Betrieb bis zu 6 GHz entwickelt und ist die ideale Wahl für anspruchsvolle, miniaturisierte drahtlose Geräte, bei denen Zuverlässigkeit und minimaler Signalverlust von größter Bedeutung sind.
Hauptmerkmale und technische Spezifikationen
Diese Kabelbaugruppe wurde speziell für die Bewältigung der physikalischen und elektrischen Herausforderungen moderner miniaturisierter HF-Systeme entwickelt und bietet ein hervorragendes Gleichgewicht zwischen Größe, Flexibilität und Leistung.
Premium-Kabelkonstruktion: RG178 Koax
Der Kern dieser Baugruppe ist das RG178-Koaxialkabel , das für seine außergewöhnlichen Eigenschaften bekannt ist:
Ultraminiatur-Durchmesser: Mit einem Außendurchmesser von ca. 1,8 mm (0,071 Zoll) ist das RG178-Kabel extrem dünn und eignet sich daher perfekt für die Verlegung in kompakten Gerätegehäusen und dichten Leiterplatten.
Hochtemperatur-Einstufung: Das Dielektrikum des Kabels besteht aus PTFE (Polytetrafluorethylen) und der Mantel aus FEP (Fluoriertes Ethylen-Propylen) , was eine stabile Leistung über einen weiten Betriebstemperaturbereich, typischerweise von – 55∘ C bis + 200∘ C , ermöglicht . Dies macht es äußerst zuverlässig in Umgebungen, in denen die Wärmeentwicklung ein Problem darstellt.
Geringe Signaldämpfung (für seine Größe): Trotz seiner geringen Größe verwendet der RG178 einen versilberten Kupferleiter und eine Abschirmung, die zur Minimierung von Signalverlusten beitragen und eine hervorragende Abschirmwirkung gegen elektromagnetische Störungen (EMI) bieten, wodurch die Signalintegrität bei Anwendungen über kurze Distanzen gewährleistet wird.
Außergewöhnliche Flexibilität: Die Konstruktion des Kabels, einschließlich eines verseilten Mittelleiters, bietet überragende Flexibilität und einen engen Biegeradius und erleichtert die Installation in komplexen mechanischen Anordnungen.

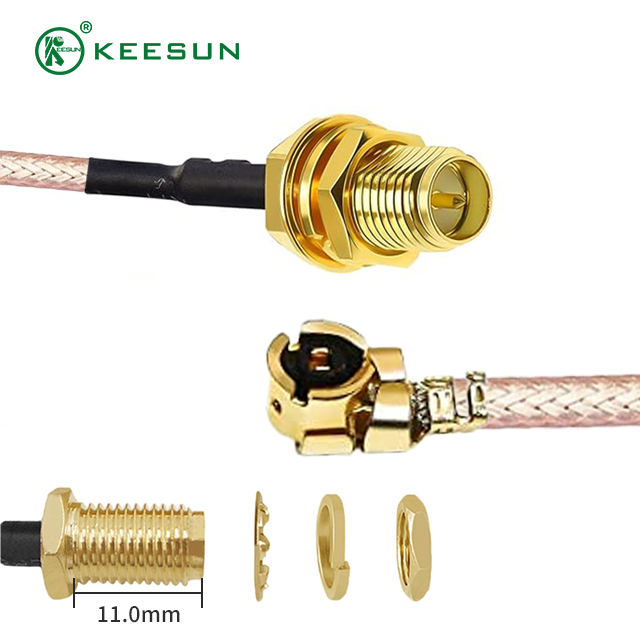

Steckerintegrität: SMA und I-PEX
Die Kabelbaugruppe verfügt über ein hochwertiges Steckerpaar, um sichere und zuverlässige Verbindungen zu gewährleisten:
SMA-Stecker (Standard-HF-Schnittstelle): Das SMA-Ende, oft eine Schottbuchse (weiblich) mit einer Gewindekupplungsmutter, sorgt für eine äußerst langlebige und stabile Verbindung. Sein robustes Design wird häufig für den Anschluss an externe Antennen, Zugangspunkte, Instrumente oder Schotts verwendet und bietet eine hohe mechanische Festigkeit und stabile elektrische Leistung bis zu 6 GHz und oft auch darüber.
I-PEX/U.FL-Anschluss (Ultra-Miniatur-Schnittstelle): Der I-PEX (oder U.FL)-Anschluss ist einer der kleinsten verfügbaren HF-Anschlüsse. Es ist für die Installation auf Platinenebene konzipiert und bietet einen einfachen Snap-On/Snap-Off-Verbindungsmechanismus. Dieser Mikrominiatur-Formfaktor ist entscheidend für die Verbindung mit eingebetteten drahtlosen Modulen, GPS-Empfängern und anderen kleinen PCB-Komponenten.
Elektrische Spezifikationen
| Merkmal |
Wert |
Notizen |
| Impedanz |
50 Ohm |
Standard für die meisten HF- und Wireless-Anwendungen. |
| Maximale Frequenz |
3 GHz zu 6 GHz |
Abhängig von der Qualität der Endmontage und den Anschlüssen. |
| Dielektrisches Material |
PTFE |
Hervorragende thermische Stabilität. |
| Jackenmaterial |
FEP |
Hohe Chemikalien- und Temperaturbeständigkeit. |
| Maximale Spannung |
750 V RMS zu 1000 V RMS |
|
Vielfältige Anwendungsszenarien
Die einzigartige Kombination der sicheren SMA-Schnittstelle und der Miniatur-I-PEX-Verbindung auf einem flexiblen Hochtemperaturkabel macht diese Baugruppe im modernen Elektronikdesign unverzichtbar.
Drahtlose Kommunikationssysteme
Dieses Kabel ist eine Kernkomponente für den Anschluss eingebetteter Wi-Fi-, Bluetooth-, Zigbee-, LoRa- oder Mobilfunkmodule (2G/3G/4G/LTE/5G) an externe Antennen. Dies ist von entscheidender Bedeutung in:
Mini-PCI-/PCI-e-Karten: Verbinden des Funkmoduls auf einer Mini-PCI- oder M.2-Karte (häufig mit I-PEX-Anschlüssen) mit einem SMA-Anbaustecker für eine externe Antenne mit hoher Verstärkung.
IoT-Geräte und Gateways: Bereitstellung der Antennenverbindung in kompakten, Verbraucher- und industriellen Internet-of-Things-Sensoren (IoT), Routern und Gateways, bei denen der Platz auf der Platine stark begrenzt ist.
Handfunkgeräte und Mesh-Netzwerke: Verbinden interner Funkkreise (wie sie in Meshtastic oder anderen Peer-to-Peer-Kommunikationssystemen verwendet werden) mit robusten externen Antennen für eine verbesserte Reichweite.
Test- und Messgeräte
Die RG178-Kabelbaugruppe wird im Labor häufig verwendet, um miniaturisierte Leiterplatten oder Prototypen mit größeren Standardprüfgeräten zu verbinden:
RF-Prototyping und -Entwicklung: Anschließen eines neuen RF-Moduls (über I-PEX) an einen Netzwerkanalysator oder Spektrumanalysator (über SMA) für Leistungstests und Kalibrierung.
Qualitätskontrolle in der Fertigung: Wird als zuverlässige Brücke für automatisierte Testvorrichtungen verwendet, um ein zu testendes Gerät (DUT) schnell mit der Testausrüstung zu verbinden und zu trennen.
Luft- und Raumfahrt und Verteidigung
Seine Hochtemperaturbeständigkeit und seine robuste Konstruktion sind wichtige Vorteile in anspruchsvollen Umgebungen:
Avionik: Wird in Flugzeugkommunikations- und Navigationssystemen verwendet, bei denen Temperatur- und Vibrationsbeständigkeit nicht verhandelbar sind.
Drohnen und UAVs: Sein leichter, kompakter Formfaktor ist ideal für Drohnen-Kommunikationsverbindungen, Telemetrie und GPS-Systeme, bei denen jeder Millimeter und jedes Gramm zählt.
Fazit: Die zuverlässige Wahl für miniaturisierte HF
Die RG178-Koaxialkabelbaugruppe mit SMA-zu-I-PEX-Anschlüssen bietet eine hochwertige, praktische Lösung für komplexe HF-Verbindungsanforderungen. Es löst die klassische technische Herausforderung, ultrakleine, integrierte drahtlose Komponenten mit externen, robusten Antennen oder Testinfrastrukturen zu verbinden. Durch die Nutzung der Flexibilität und thermischen Stabilität des RG178- Kabels gewährleistet diese Baugruppe eine konsistente, verlustarme Signalintegrität über kritische Hochfrequenzbänder hinweg. Egal, ob Sie die nächste Generation intelligenter IoT-Geräte entwickeln, die Konnektivität eines professionellen Funkgeräts verbessern oder komplexe Testaufbauten aufbauen, diese RG178-Baugruppe ist die definitive, zuverlässige Verbindung für Ihre miniaturisierte drahtlose Architektur.
