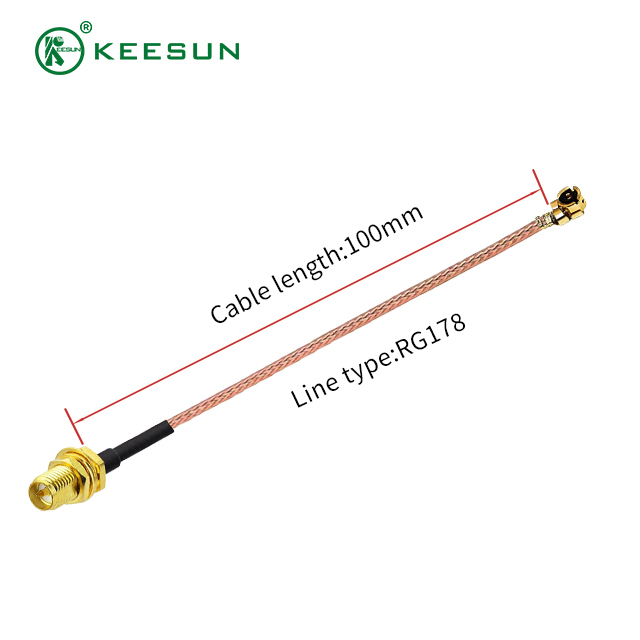

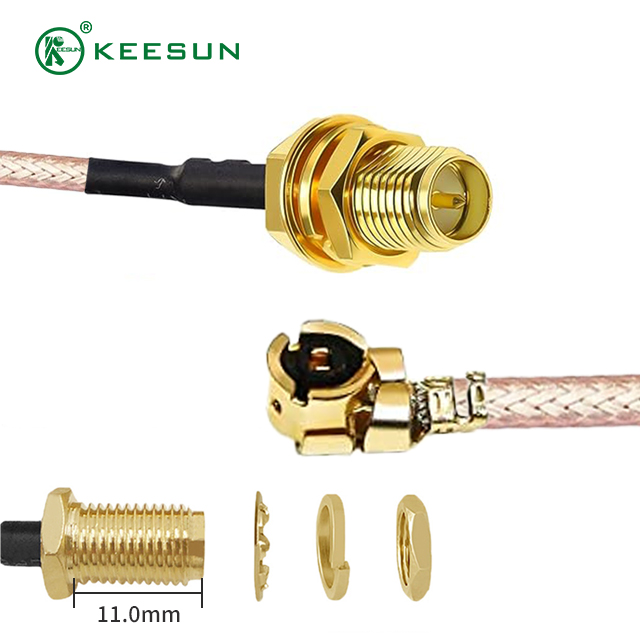

Il cavo coassiale RG178 con connettori SMA a I-PEX è un cavo jumper essenziale e ad alte prestazioni progettato per la trasmissione continua del segnale RF in applicazioni con vincoli di spazio e ad alta temperatura. Questo cavo assemblato personalizzato unisce il robusto connettore SMA (Sub-Miniature A) standard del settore con il connettore ultracompatto I-PEX (noto anche come U.FL, MHF o IPX) , utilizzando il cavo coassiale RG178 altamente flessibile e resistente alla temperatura . Funge da ponte vitale tra schede a circuiti integrati o moduli wireless interni, che spesso utilizzano la piccola porta I-PEX, e antenne esterne o apparecchiature di test che comunemente utilizzano l'interfaccia SMA sicura e filettata. Progettato per un'impedenza stabile di 50 Ohm e un funzionamento fino a 6 GHz, questo gruppo è la scelta ideale per dispositivi wireless miniaturizzati esigenti in cui l'affidabilità e la minima perdita di segnale sono fondamentali.
Caratteristiche principali e specifiche tecniche
Questo cavo assemblato è progettato specificamente per superare le sfide fisiche ed elettriche dei moderni sistemi RF miniaturizzati, offrendo un equilibrio superiore tra dimensioni, flessibilità e prestazioni.
Costruzione cavo premium: coassiale RG178
Il cuore di questo assemblaggio è il cavo coassiale RG178 , noto per le sue eccezionali caratteristiche:
Diametro ultraminiaturizzato: con un diametro esterno di circa 1,8 mm (0,071 pollici) , il cavo RG178 è estremamente sottile, rendendolo perfetto per l'instradamento all'interno di involucri di dispositivi compatti e circuiti stampati ad alta densità.
per alte temperature: il dielettrico del cavo è realizzato in PTFE (politetrafluoroetilene) e la guaina in FEP (etilene propilene fluorurato) , consentendogli di mantenere prestazioni stabili in un ampio intervallo di temperature operative, in genere da − 55∘ C a + 200∘ C. Classificazione Ciò lo rende altamente affidabile negli ambienti in cui la generazione di calore è un problema.
Bassa attenuazione del segnale (per le sue dimensioni): nonostante le sue dimensioni ridotte, l'RG178 utilizza un conduttore e uno schermo in rame placcato argento , che aiuta a ridurre al minimo la perdita di segnale e fornisce un'eccellente efficacia di schermatura contro le interferenze elettromagnetiche (EMI), garantendo l'integrità del segnale per applicazioni a breve distanza.
Flessibilità eccezionale: la struttura del cavo, che comprende un conduttore centrale intrecciato, offre flessibilità superiore e un raggio di curvatura stretto, facilitando l'installazione in layout meccanici complessi.
Integrità del connettore: SMA e I-PEX
Il gruppo cavi presenta una coppia di connettori di alta qualità per garantire connessioni sicure e affidabili:
Connettore SMA (interfaccia RF standard): l'estremità SMA, spesso un jack da paratia (femmina) con un dado di accoppiamento filettato, fornisce una connessione estremamente durevole e stabile. Il suo design robusto è ampiamente utilizzato per il collegamento ad antenne esterne, punti di accesso, strumentazione o paratie, offrendo elevata resistenza meccanica e prestazioni elettriche stabili fino a 6 GHz e spesso superiori.
Connettore I-PEX/U.FL (interfaccia ultraminiaturizzata): il connettore I-PEX (o U.FL) è uno dei connettori RF più piccoli disponibili. È progettato per l'installazione a livello di scheda e offre un semplice meccanismo di accoppiamento a scatto. Questo fattore di forma microminiaturizzato è fondamentale per la connessione a moduli wireless integrati, ricevitori GPS e altri piccoli componenti PCB.
Specifiche elettriche
| Caratteristica |
Valore |
Note |
| Impedenza |
50 Ohm |
Standard per la maggior parte delle applicazioni RF e wireless. |
| Frequenza massima |
3 GHz a 6 GHz |
Dipende dalla qualità dell'assemblaggio finale e dai connettori. |
| Materiale dielettrico |
PTFE |
Eccellente stabilità termica. |
| Materiale della giacca |
FEP |
Elevata resistenza chimica e alla temperatura. |
| Voltaggio massimo |
750 VRMS a 1000 V RMS |
|
Scenari applicativi versatili
La combinazione unica dell'interfaccia SMA sicura e della connessione I-PEX miniaturizzata su un cavo flessibile per alte temperature rende questo gruppo indispensabile nella moderna progettazione elettronica.
Sistemi di comunicazione senza fili
Questo cavo è un componente fondamentale per il collegamento di moduli Wi-Fi, Bluetooth, Zigbee, LoRa o cellulari (2G/3G/4G/LTE/5G) integrati ad antenne esterne. Questo è fondamentale in:
Schede Mini PCI/PCI-e: collegamento del modulo radio su una scheda mini-PCI o M.2 (spesso con porte I-PEX) a un connettore SMA passante per un'antenna esterna ad alto guadagno.
Dispositivi e gateway IoT: fornitura della connessione dell'antenna in sensori, router e gateway Internet of Things (IoT) compatti, consumer e industriali in cui lo spazio sulla scheda è fortemente limitato.
Radio portatili e reti mesh: collegamento di circuiti radio interni (come quelli utilizzati in Meshtastic o altri sistemi di comunicazione peer-to-peer) a robuste antenne esterne per una portata migliore.
Apparecchiature di prova e misurazione
Il cavo assemblato RG178 viene spesso utilizzato in laboratorio per collegare circuiti stampati miniaturizzati o prototipi ad apparecchiature di test standard più grandi:
Prototipazione e sviluppo RF: connessione di un nuovo modulo RF (tramite I-PEX) a un analizzatore di rete o analizzatore di spettro (tramite SMA) per test e calibrazione delle prestazioni.
Controllo qualità di produzione: utilizzato come ponticello affidabile per maschere di test automatizzate per connettere e disconnettere rapidamente un dispositivo sotto test (DUT) per testare l'apparecchiatura.
Aerospaziale e Difesa
La sua resistenza alle alte temperature e la struttura robusta sono risorse fondamentali in ambienti difficili:
Avionica: utilizzata nei sistemi di comunicazione e navigazione degli aerei dove la resistenza alla temperatura e alle vibrazioni non è negoziabile.
Droni e UAV: il suo fattore di forma leggero e compatto è ideale per collegamenti di comunicazione con droni, telemetria e sistemi GPS dove ogni millimetro e grammo conta.
Conclusione: la scelta affidabile per RF miniaturizzata
Il cavo coassiale RG178 con connettori SMA a I-PEX offre una soluzione pratica e di alta qualità per complesse esigenze di interconnessione RF. Risolve la classica sfida ingegneristica di collegare componenti wireless integrati ultra-piccoli ad antenne esterne robuste o a infrastrutture di test. Sfruttando la flessibilità e la stabilità termica del cavo RG178 , questo assemblaggio garantisce un'integrità del segnale coerente e con basse perdite attraverso le bande critiche ad alta frequenza. Che tu stia sviluppando la prossima generazione di dispositivi intelligenti IoT, migliorando la connettività di una radio professionale o costruendo configurazioni di test complesse, questo gruppo RG178 è il collegamento affidabile e definitivo per la tua architettura wireless miniaturizzata.
