สายโคแอกเชียล RG178 พร้อม SMA ถึง I-PEX

ชุดสายเคเบิลโคแอกเซียล RG178 พร้อมตัวเชื่อมต่อ SMA เป็น I-PEX เป็นสายจัมเปอร์ประสิทธิภาพสูงที่จำเป็น ซึ่งออกแบบมาเพื่อการส่งสัญญาณ RF ได้อย่างราบรื่นในการใช้งานที่มีพื้นที่จำกัดและมีอุณหภูมิสูง ชุดสายเคเบิลที่ออกแบบเป็นพิเศษนี้ผสมผสานระหว่าง ตัวเชื่อมต่อ SMA (Sub-Miniature A) ที่แข็งแกร่งและเป็นมาตรฐานอุตสาหกรรม เข้ากับตัวเชื่อมต่อ I-PEX ขนาดกะทัดรัดพิเศษ (หรือที่รู้จักในชื่อ U.FL, MHF หรือ IPX) โดยใช้สายเคเบิลโคแอกเชีย มีความยืดหยุ่นสูงและทนต่ออุณหภูมิ RG178 ที่ ล โดยทำหน้าที่เป็นสะพานเชื่อมที่สำคัญระหว่างแผงวงจรรวมหรือโมดูลไร้สายภายใน ซึ่งมักใช้พอร์ต I-PEX ขนาดเล็ก และเสาอากาศภายนอกหรืออุปกรณ์ทดสอบที่มักใช้อินเทอร์เฟซ SMA แบบเธรดที่ปลอดภัย ออกแบบมาเพื่อความต้านทาน 50 โอห์มที่เสถียรและการทำงานสูงสุด 6 GHz ชุดประกอบนี้เป็นตัวเลือกที่เหมาะสำหรับอุปกรณ์ไร้สายขนาดเล็กที่มีความต้องการสูง ซึ่งความน่าเชื่อถือและการสูญเสียสัญญาณน้อยที่สุดเป็นสิ่งสำคัญยิ่ง

คุณสมบัติหลักและข้อกำหนดทางเทคนิค

ชุดสายเคเบิลนี้ได้รับการออกแบบมาโดยเฉพาะเพื่อเอาชนะความท้าทายทางกายภาพและทางไฟฟ้าของระบบ RF ขนาดเล็กที่ทันสมัย ​​โดยให้ขนาด ความยืดหยุ่น และประสิทธิภาพที่เหนือกว่า

โครงสร้างสายเคเบิลระดับพรีเมียม: RG178 Coax

แกนหลักของชุดนี้คือ สายโคแอกเชียล RG178 ซึ่งเป็นที่รู้จักในด้านคุณลักษณะพิเศษ:

• เส้นผ่านศูนย์กลางขนาดเล็กพิเศษ: ด้วยเส้นผ่านศูนย์กลางภายนอกประมาณ 1.8 มม. (0.071 นิ้ว) สายเคเบิล RG178 จึงบางมาก จึงเหมาะอย่างยิ่งสำหรับการกำหนดเส้นทางภายในตู้อุปกรณ์ขนาดกะทัดรัดและแผงวงจรที่มีความหนาแน่นสูง

• อัตราอุณหภูมิสูง: อิเล็กทริกของสายเคเบิลทำจาก PTFE (โพลีเตตระฟลูออโรเอทิลีน) และแจ็คเก็ตจาก FEP (ฟลูออริเนตเอทิลีนโพรพิลีน) ทำให้สามารถรักษาประสิทธิภาพการทำงานที่มั่นคงตลอดช่วงอุณหภูมิการทำงานที่กว้าง โดยทั่วไป − 55∘ C ถึง + 200∘ C ตั้งแต่ ทำให้มีความน่าเชื่อถือสูงในสภาพแวดล้อมที่มีปัญหาเรื่องความร้อน

• การลดทอนสัญญาณต่ำ (สำหรับขนาด): แม้จะมีขนาดเล็ก แต่ RG178 ใช้ ตัวนำและชีลด์ทองแดงชุบเงิน ซึ่งช่วยลดการสูญเสียสัญญาณและให้ประสิทธิภาพการป้องกันที่ดีเยี่ยมต่อการรบกวนทางแม่เหล็กไฟฟ้า (EMI) ทำให้มั่นใจในความสมบูรณ์ของสัญญาณสำหรับการใช้งานระยะสั้น

• ความยืดหยุ่นที่ยอดเยี่ยม: โครงสร้างของสายเคเบิล รวมถึงตัวนำศูนย์กลางแบบตีเกลียว ให้ความยืดหยุ่นที่เหนือกว่าและรัศมีการโค้งงอที่แคบ ทำให้การติดตั้งง่ายขึ้นในรูปแบบกลไกที่ซับซ้อน

ความสมบูรณ์ของตัวเชื่อมต่อ: SMA และ I-PEX

ชุดสายเคเบิลมีคู่ขั้วต่อคุณภาพสูงเพื่อให้มั่นใจในการเชื่อมต่อที่ปลอดภัยและเชื่อถือได้:

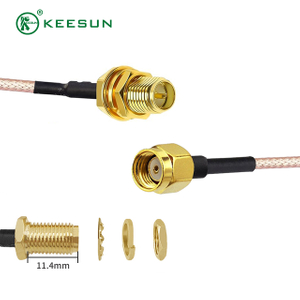

• ตัวเชื่อมต่อ SMA (อินเทอร์เฟซ RF มาตรฐาน): ปลาย SMA ซึ่งมักเป็น แจ็คกั้น (ตัวเมีย) พร้อมน็อตข้อต่อแบบเกลียว ให้การเชื่อมต่อที่ทนทานและมั่นคงสูง การออกแบบที่แข็งแกร่งนั้นใช้กันอย่างแพร่หลายในการเชื่อมต่อกับเสาอากาศภายนอก จุดเข้าใช้งาน เครื่องมือวัด หรือแผงกั้น โดยมีความแข็งแรงเชิงกลสูงและประสิทธิภาพทางไฟฟ้าที่เสถียรสูงถึง 6 GHz และมักจะสูงกว่า

• ตัวเชื่อมต่อ I-PEX/U.FL (อินเทอร์เฟซขนาดเล็กพิเศษ): ตัวเชื่อมต่อ I-PEX (หรือ U.FL) เป็นหนึ่งในตัวเชื่อมต่อ RF ที่เล็กที่สุดที่มีอยู่ ได้รับการออกแบบมาสำหรับการติดตั้งระดับบอร์ด โดยมีกลไกการจับคู่แบบ snap-on/snap-off ที่เรียบง่าย ฟอร์มแฟคเตอร์ขนาดจิ๋วนี้มีความสำคัญอย่างยิ่งในการเชื่อมต่อกับโมดูลไร้สายแบบฝัง เครื่องรับ GPS และส่วนประกอบ PCB ขนาดเล็กอื่นๆ

ข้อมูลจำเพาะทางไฟฟ้า

ลักษณะเฉพาะ	ค่า	หมายเหตุ
ความต้านทาน	50 โอห์ม	มาตรฐานสำหรับการใช้งาน RF และไร้สายส่วนใหญ่
ความถี่สูงสุด	$3\text{ GHz}$ ถึง 6 GHz	ขึ้นอยู่กับคุณภาพการประกอบขั้นสุดท้ายและตัวเชื่อมต่อ
วัสดุอิเล็กทริก	ไฟเบอร์	เสถียรภาพทางความร้อนที่ดีเยี่ยม
วัสดุแจ็คเก็ต	กพ	ทนต่อสารเคมีและอุณหภูมิสูง
แรงดันไฟฟ้าสูงสุด	$750{\text{ วี อาร์}}_{\text{เอ็มเอส}}$ ถึง 1000 V RMS

สถานการณ์การใช้งานที่หลากหลาย

การผสมผสานที่เป็นเอกลักษณ์ของอินเทอร์เฟซ SMA ที่ปลอดภัยและการเชื่อมต่อ I-PEX ขนาดเล็กบนสายเคเบิลที่มีความยืดหยุ่นและอุณหภูมิสูง ทำให้ส่วนประกอบนี้ขาดไม่ได้ในการออกแบบอิเล็กทรอนิกส์สมัยใหม่

ระบบการสื่อสารไร้สาย

สายเคเบิลนี้เป็นส่วนประกอบหลักสำหรับการเชื่อมต่อโมดูล Wi-Fi, Bluetooth, Zigbee, LoRa หรือเซลลูลาร์ (2G/3G/4G/LTE/5G) แบบฝังเข้ากับเสาอากาศภายนอก นี่เป็นสิ่งสำคัญใน:

• การ์ด Mini PCI/PCI-e: การเชื่อมโยงโมดูลวิทยุบนการ์ด mini-PCI หรือ M.2 (มักมีพอร์ต I-PEX) เข้ากับขั้วต่อ SMA แบบกั้นสำหรับเสาอากาศภายนอกที่มีกำลังขยายสูง

• อุปกรณ์และเกตเวย์ IoT: ให้การเชื่อมต่อเสาอากาศในเซ็นเซอร์ เราเตอร์ และเกตเวย์อินเทอร์เน็ตออฟธิงส์ (IoT) ขนาดกะทัดรัดสำหรับผู้บริโภคและระดับอุตสาหกรรม ซึ่งพื้นที่บอร์ดถูกจำกัดอย่างมาก

• วิทยุมือถือและเครือข่ายแบบตาข่าย: การเชื่อมต่อวงจรวิทยุภายใน (เช่นที่ใช้ใน Meshtastic หรือระบบการสื่อสารแบบ peer-to-peer อื่นๆ) กับเสาอากาศภายนอกที่ทนทานเพื่อปรับปรุงช่วง

อุปกรณ์ทดสอบและการวัด

ชุดสายเคเบิล RG178 มักใช้ในห้องปฏิบัติการเพื่อเชื่อมต่อแผงวงจรขนาดเล็กหรือต้นแบบเข้ากับอุปกรณ์ทดสอบมาตรฐานที่ใหญ่กว่า:

• การสร้างต้นแบบและการพัฒนา RF: การเชื่อมต่อโมดูล RF ใหม่ (ผ่าน I-PEX) เข้ากับเครื่องวิเคราะห์เครือข่ายหรือเครื่องวิเคราะห์สเปกตรัม (ผ่าน SMA) เพื่อการทดสอบและสอบเทียบประสิทธิภาพ

• การควบคุมคุณภาพการผลิต: ใช้เป็นจัมเปอร์ที่เชื่อถือได้สำหรับจิ๊กทดสอบอัตโนมัติเพื่อเชื่อมต่อและถอดอุปกรณ์ภายใต้การทดสอบ (DUT) อย่างรวดเร็วเพื่อทดสอบอุปกรณ์

การบินและอวกาศและกลาโหม

การทนต่ออุณหภูมิสูงและโครงสร้างที่แข็งแกร่งเป็นทรัพย์สินหลักในสภาพแวดล้อมที่ท้าทาย:

• Avionics: ใช้ภายในระบบสื่อสารและนำทางของเครื่องบินซึ่งอุณหภูมิและแรงสั่นสะเทือนไม่สามารถต่อรองได้

• โดรนและ UAV: ​​ฟอร์มแฟคเตอร์น้ำหนักเบาและกะทัดรัดเหมาะอย่างยิ่งสำหรับการเชื่อมโยงการสื่อสารด้วยโดรน การวัดและส่งข้อมูลทางไกล และระบบ GPS ที่ทุกมิลลิเมตรและกรัมมีความสำคัญ

สรุป: ตัวเลือกที่เชื่อถือได้สำหรับ RF ขนาดเล็ก

ชุดสายเคเบิลโคแอกเซียล RG178 พร้อมตัวเชื่อมต่อ SMA เป็น I-PEX มอบโซลูชันคุณภาพสูงและใช้งานได้จริงสำหรับความต้องการการเชื่อมต่อ RF ที่ซับซ้อน ช่วยแก้ไขความท้าทายทางวิศวกรรมแบบคลาสสิกในการเชื่อมต่อส่วนประกอบไร้สายแบบบูรณาการขนาดเล็กพิเศษเข้ากับเสาอากาศภายนอกที่แข็งแกร่งหรือโครงสร้างพื้นฐานการทดสอบ ด้วยการใช้ประโยชน์จากความยืดหยุ่นและความเสถียรทางความร้อนของ สายเคเบิล RG178 ชุดประกอบนี้จึงรับประกันความสมบูรณ์ของสัญญาณที่สม่ำเสมอและสูญเสียต่ำตลอดย่านความถี่สูงที่สำคัญ ไม่ว่าคุณกำลังพัฒนาอุปกรณ์อัจฉริยะ IoT เจเนอเรชั่นถัดไป ปรับปรุงการเชื่อมต่อของวิทยุระดับมืออาชีพ หรือสร้างการตั้งค่าการทดสอบที่ซับซ้อน ส่วนประกอบ RG178 นี้คือตัวเชื่อมโยงที่ชัดเจนและเชื่อถือได้สำหรับสถาปัตยกรรมไร้สายขนาดเล็กของคุณ
