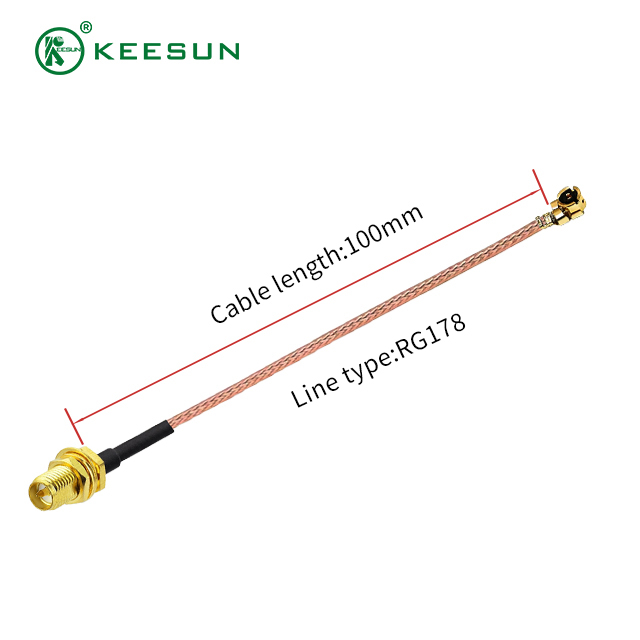

Склоп коаксијалног кабла РГ178 са СМА до И-ПЕКС конекторима је есенцијални краткоспојник високих перформанси дизајниран за беспрекоран пренос РФ сигнала у апликацијама са ограниченим простором и високим температурама. Овај прилагођени склоп кабла спаја робусни, индустријски стандардни СМА (Суб-Миниатуре А) конектор са ултра-компактним И-ПЕКС (такође познатим као У.ФЛ, МХФ или ИПКС) конектором, користећи веома флексибилан и температурно отпоран РГ178 коаксијални кабл . Он служи као витални мост између интегрисаних плоча или интерних бежичних модула, који често користе мали И-ПЕКС порт, и спољних антена или опреме за тестирање који обично користе навојни, безбедни СМА интерфејс. Дизајниран за стабилну импедансу од 50 Охма и рад до 6 ГХз, овај склоп је идеалан избор за захтевне, минијатуризоване бежичне уређаје где су поузданост и минимални губитак сигнала најважнији.
Главне карактеристике и техничке спецификације
Овај кабловски склоп је посебно дизајниран да превазиђе физичке и електричне изазове модерних минијатуризованих РФ система, нудећи супериорну равнотежу величине, флексибилности и перформанси.
Врхунска конструкција кабла: РГ178 коаксијални
Језгро овог склопа је коаксијални кабл РГ178 , познат по својим изузетним карактеристикама:
Ултра-минијатурни пречник: Са спољним пречником од приближно 1,8 мм (0,071 инча) , РГ178 кабл је изузетно танак, што га чини савршеним за усмеравање унутар компактних кућишта уређаја и густих штампаних плоча.
Оцена високе температуре: кабла је направљен од ПТФЕ (политетрафлуороетилена) а омотач од ФЕП (флуорованог етилен пропилена) , омогућавајући му да одржи стабилне перформансе у широком опсегу радних температура, обично −∘Ц 55, од до + 200∘Ц . Диелектрик То га чини веома поузданим у окружењима где је стварање топлоте проблем.
Ниско слабљење сигнала (за своју величину): Упркос својој малој величини, РГ178 користи посребрени бакарни проводник и штит, који помаже да се минимизира губитак сигнала и пружа одличну ефективност заштите од електромагнетних сметњи (ЕМИ), осигуравајући интегритет сигнала за апликације на кратким удаљеностима.
Изузетна флексибилност: Конструкција кабла, укључујући уплетени средишњи проводник, обезбеђује супериорну флексибилност и уски радијус савијања, олакшавајући инсталацију у сложеним механичким распоредима.
Интегритет конектора: СМА и И-ПЕКС
Склоп кабла садржи пар конектора високог квалитета како би се обезбедиле сигурне и поуздане везе:

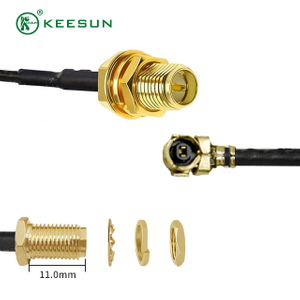

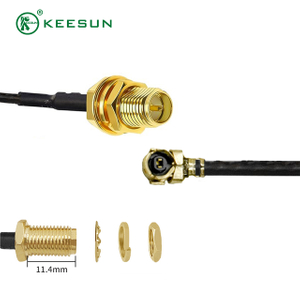

СМА конектор (стандардни РФ интерфејс): СМА крај, често преграда (женски) са навојном спојном навртком, обезбеђује веома издржљиву и стабилну везу. Његов робустан дизајн се широко користи за повезивање са спољним антенама, приступним тачкама, инструментима или преградама, нудећи високу механичку чврстоћу и стабилне електричне перформансе до 6 ГХз и често више.
И-ПЕКС/У.ФЛ конектор (Ултра-минијатурни интерфејс): И-ПЕКС (или У.ФЛ) конектор је један од најмањих доступних РФ конектора. Дизајниран је за инсталацију на нивоу плоче, нудећи једноставан механизам за спајање на укопчавање/скидање. Овај микро-минијатурни фактор форме је кључан за повезивање са уграђеним бежичним модулима, ГПС пријемницима и другим малим ПЦБ компонентама.
Електричне спецификације
| Карактеристично |
Валуе |
Напомене |
| Импеданса |
50 Охмс |
Стандардно за већину РФ и бежичних апликација. |
| Мак Фрекуенци |
3 ГХз у 6 ГХз |
У зависности од квалитета финалне монтаже и конектора. |
| Диелектрични материјал |
ПТФЕ |
Одлична термичка стабилност. |
| Материјал јакне |
ФЕП |
Висока хемијска и температурна отпорност. |
| Мак Волтаге |
750 В РМС до 1000 В РМС |
|
Разноврсни сценарији примене
Јединствена комбинација безбедног СМА интерфејса и минијатурне И-ПЕКС везе на флексибилном каблу за високе температуре чини овај склоп незаменљивим у модерном електронском дизајну.
Бежични комуникациони системи
Овај кабл је основна компонента за повезивање уграђених Ви-Фи, Блуетоотх, Зигбее, ЛоРа или мобилних (2Г/3Г/4Г/ЛТЕ/5Г) модула са спољним антенама. Ово је критично у:
Мини ПЦИ/ПЦИ-е картице: Повезивање радио модула на мини-ПЦИ или М.2 картици (често са И-ПЕКС портовима) са преградним СМА конектором за спољну антену са високим појачањем.
ИоТ уређаји и мрежни пролази: Обезбеђивање антенске везе у компактним, потрошачким и индустријским сензорима Интернета ствари (ИоТ), рутерима и мрежним пролазима где је простор на плочи озбиљно ограничен.
Ручни радио уређаји и мрежасте мреже: Повезивање интерних радио кола (попут оних који се користе у Месхтастиц-у или другим пеер-то-пеер комуникационим системима) са робусним спољним антенама за побољшани домет.
Опрема за испитивање и мерење
РГ178 кабловски склоп се често користи у лабораторији за повезивање минијатурних плоча или прототипова са већом, стандардном опремом за тестирање:
Израда и развој РФ прототипа: Повезивање новог РФ модула (преко И-ПЕКС) на мрежни анализатор или анализатор спектра (преко СМА) за тестирање перформанси и калибрацију.
Контрола квалитета производње: Користи се као поуздани краткоспојник за аутоматизовано тестирање за брзо повезивање и искључивање уређаја под тестом (ДУТ) за тестирање опреме.
Ваздухопловство и одбрана
Његова отпорност на високе температуре и робусна конструкција су кључне предности у изазовним окружењима:
Авионика: Користи се у авионским комуникационим и навигационим системима где се не може преговарати о отпорности на температуру и вибрације.
Беспилотне летелице и беспилотне летелице: Његова лагана, компактна форма је идеална за комуникационе везе дронова, телеметрију и ГПС системе где су сваки милиметар и грам важни.
Закључак: Поуздан избор за минијатуризовани РФ
Склоп коаксијалног кабла РГ178 са СМА до И-ПЕКС конекторима пружа висококвалитетно, практично решење за сложене потребе РФ интерконекције. Он решава класични инжењерски изазов повезивања ултра малих, интегрисаних бежичних компоненти са спољним, робусним антенама или инфраструктуром за тестирање. Користећи флексибилност и термичку стабилност кабла РГ178 , овај склоп обезбеђује конзистентан интегритет сигнала са малим губицима у критичним високофреквентним опсезима. Било да развијате следећу генерацију ИоТ паметних уређаја, побољшавате повезаност професионалног радија или градите сложене тестне поставке, овај склоп РГ178 је дефинитивна, поуздана веза за вашу минијатуризовану бежичну архитектуру.
