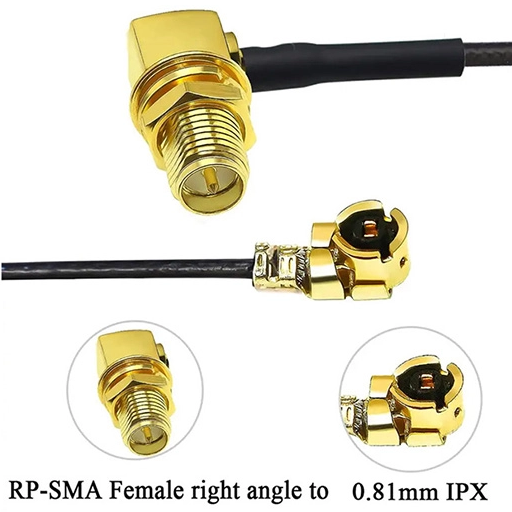

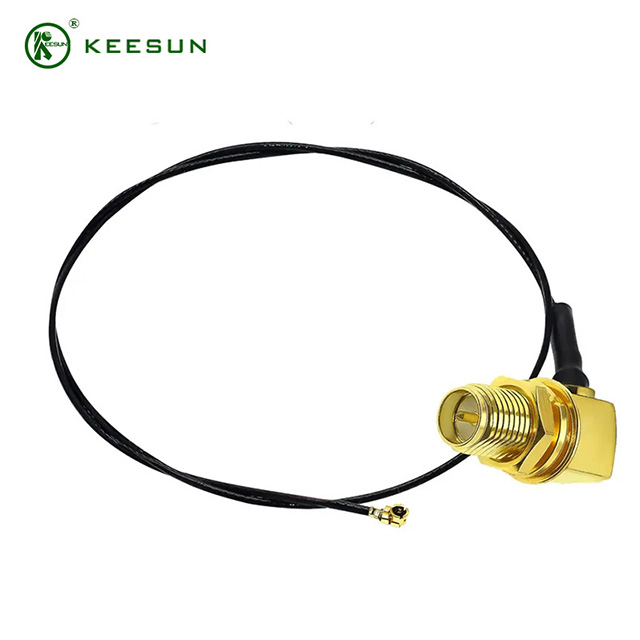

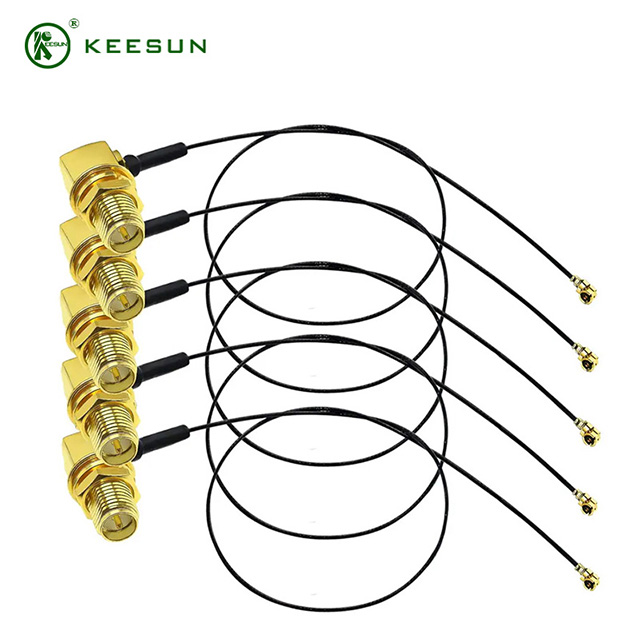

RP -SMA Female til I-PEX RF koaksial Pigtail-kabel er den kritiske sammenkoblingsløsningen for å bygge bro mellom innebygde radiomoduler til eksterne antenner i et stort utvalg av trådløse applikasjoner. Denne enheten fungerer som en robust adapter som sømløst kobler den lille I-PEX-kontakten på kortnivå (også kjent som U.FL eller MHF) – standard på miniatyr Wi-Fi-, Bluetooth- og mobilmoduler – til den større, gjengede RP-SMA Female (Reverse Polarity Sub-Miniature A) skottkontakten. Denne pigtailen lar signalet bevege seg sikkert og effektivt fra det delikate kretskortet til det robuste utsiden av en enhet, hvor en ekstern antenne kan festes. Ved å bruke en fleksibel mikrokoaksialkabel av høy kvalitet, er denne enheten uunnværlig for å designe moderne, kompakte trådløse enheter der maksimering av signalintegritet og opprettholdelse av en sikker ekstern tilkobling er avgjørende.
Teknisk fortreffelighet og koblingssammenbrudd
Kraften til denne pigtailen ligger i dens evne til å forene størrelsen og de mekaniske forskjellene mellom en ultra-miniatyr intern kontakt og et robust eksternt grensesnitt.
Den mikrokoaksiale kjernen
For å oppnå den nødvendige fleksibiliteten og minimale fotavtrykket som kreves for intern ruting, bruker denne pigtailen vanligvis en ultratynn mikrokoaksialkabel, ofte 1,13 mm eller 1,37 mm i diameter, som tilbyr et overlegent alternativ til tykkere kabler som RG178 i ekstremt trange rom.
Ultratynn profil: Den svært lille diameteren gjør at kabelen enkelt kan føres innenfor overfylte enhetskabinetter og sammen med andre komponenter uten hindringer. Dens fleksibilitet er nøkkelen for installasjoner med tette bøyninger og minimal klaring.
50 Ohm impedans: Kabelen er nøyaktig konstruert for en 50 Ohm impedans for å matche standard RF-miljøet, og sikrer minimal signalrefleksjon og maksimerer kraftoverføringen mellom radioen og antennen.
Signalintegritet: Til tross for sin lille størrelse, gir kabelen effektiv skjerming mot elektromagnetisk interferens (EMI), noe som er spesielt viktig når du legger kabelen i nærheten av støyende digitale komponenter på et PCB.
Konstruksjon: Den indre lederen er ofte forsølvet kobber, og dielektrikumet er typisk en polymer av høy kvalitet, som bidrar til lavere signaltap (dempning) enn man kan forvente fra en så liten kabel, spesielt over de korte lengdene som er karakteristiske for pigtail-enheter.
Koblingspar: RP-SMA hunn til I-PEX
Valget av koblinger definerer funksjonen og anvendelsen av pigtailen, og tilbyr en sikker bro fra mikro-nivå til standard-nivå tilkoblinger.
I-PEX-kontakt (kortnivå): I-PEX (eller U.FL/MHF)-enden er en ultra-miniatyr, lavprofil-snap-på-kontakt . Dens funksjon er å gi en rask, enkel og elektrisk sikker tilkobling direkte til den tilsvarende kontakten på en trådløs moduls Printed Circuit Board (PCB). Den lille formfaktoren er ideell for å bevare verdifull bretteiendom.
RP-SMA-hunnkontakt (eksternt feste): RP-SMA-hunnkontakten (omvendt polaritet SMA) er enhetens eksterne tilgangspunkt. RP-SMA er mye brukt i kommersielt Wi-Fi-utstyr. 'Reverse Polarity'-betegnelsen betyr at gjengene er standard SMA, men senterpinnen er plassert i hannkontakten, og hunnkontakten (på denne pigtailen) huser midtkontakten. Denne enden er vanligvis en skotttype , noe som betyr at den har en utvendig gjenge, en mutter og en skive, slik at den kan monteres sikkert gjennom enhetens panel eller chassis.
Mekanisk holdbarhet: Den gjengede koblingen til RP-SMA-kontakten gir en mekanisk sikker og vibrasjonsbestandig tilkobling , avgjørende for å koble til en ekstern antenne som kan være utsatt for bevegelse eller miljøfaktorer.
Allsidige applikasjonsscenarier
RP-SMA Female to I-PEX Pigtail er en hjørnesteinskomponent på tvers av nesten alle sektorer som bruker integrert trådløs teknologi.
Utstyr for trådløst nettverk
Dette er den primære applikasjonen for denne pigtailen, som letter tilkoblingen av interne Wi-Fi-komponenter til eksterne antenner:
Tilpassede rutere og tilgangspunkter (APs): Brukes til å koble Wi-Fi-radiomoduler (f.eks. Mini-PCI, M.2) inne i kabinettet til eksterne antenner på kabinettet for 2.4 GHz- og 5 GHz -tilkobling.
Network Interface Cards (NIC): Brukes i datamaskiner eller servere med interne trådløse kort for å koble til eksterne antenner med høy forsterkning for forbedret rekkevidde og pålitelighet.
Internet of Things (IoT) enheter
Pigtailens kompakte størrelse er perfekt for de begrensede plassene til IoT og innebygde systemer:
Smarte huber og gatewayer: Brukes i sentrale kontroller for smarte hjem og industrianlegg for å rute mobil- (f.eks. 4G , 5G ) eller Wi-Fi-radioforbindelse til en ekstern antenne for optimal signalinnsamling.
Aktivasporing og telemetri: Utplassert i små sporingsenheter, miljøsensorer eller fjernovervåkingssystemer som krever at den interne radioen kobles til en permanent ekstern antenne.
Luftfart og bil
I miljøer som krever robuste, men likevel kompakte tilkoblinger, er denne pigtailen viktig:
Vehicle Telematics: Brukes i GPS- og Wi-Fi-moduler i biler og flåtekjøretøyer for å koble til antenner montert eksternt på karosseriet eller taket.
Droner og UAV: Dens lette og fleksible natur gjør den ideell for ruting av kontroll- og videotelemetrisignaler fra flykontrolleren til de eksterne overføringsantennene.
Konklusjon: Den pålitelige koblingen for moderne trådløs design
RP -SMA Female til I-PEX RF koaksial Pigtail-kabel er den definitive koblingen mellom den mikroskopiske verdenen til en integrert radiomodul og den makroskopiske verdenen til eksterne antenner. Ved å tilby en sikker, høykvalitets og impedanstilpasset bane, sikrer den at minimal strøm går tapt når det trådløse signalet går ut av enheten. Ved å utnytte en ultratynn koaksialkabel for maksimal rutefleksibilitet og det robuste, industristandard RP-SMA-skottet for ekstern tilkobling, garanterer denne pigtailen lang levetid og ytelse til ethvert innebygd trådløst system. For ingeniører og produsenter som fokuserer på å lage kompakte, høyeffektive og pålitelige trådløse produkter, er denne pigtail-enheten en helt uunnværlig komponent.
