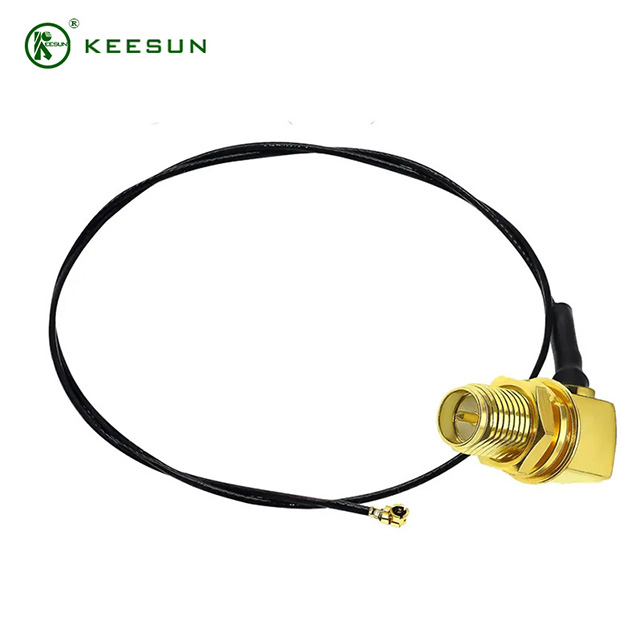

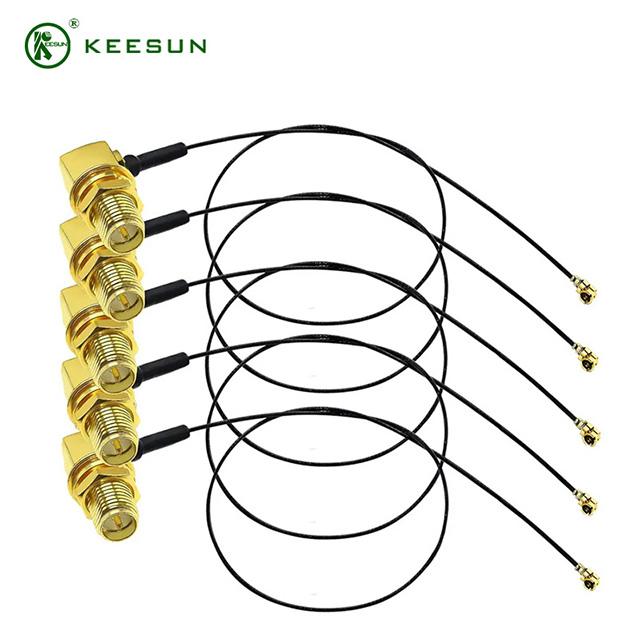

je Koaxiální Pigtail kabel RP-SMA Female to I-PEX kritickým propojovacím řešením pro přemostění vestavěných rádiových modulů k externím anténám v široké řadě bezdrátových aplikací. Tato sestava slouží jako robustní adaptér, který bezproblémově připojuje malý konektor I-PEX (také známý jako U.FL nebo MHF) na úrovni desky – standardní u miniaturních modulů Wi-Fi, Bluetooth a mobilních modulů – k většímu, závitovému konektoru RP-SMA Female (Reverse Polarity Sub-Miniature A) . Tento pigtail umožňuje, aby se signál bezpečně a efektivně pohyboval z jemné obvodové desky na robustní vnější povrch zařízení, kde lze připojit externí anténu. Díky použití vysoce kvalitního, flexibilního mikrokoaxiálního kabelu je tato sestava nepostradatelná pro navrhování moderních kompaktních bezdrátových zařízení, kde je prvořadá maximalizace integrity signálu a zachování bezpečného externího připojení.
Technická dokonalost a porucha konektoru
Síla tohoto pigtailu spočívá v jeho schopnosti sladit velikost a mechanické rozdíly mezi ultraminiaturním vnitřním konektorem a robustním externím rozhraním.
Mikrokoaxiální jádro
Aby bylo dosaženo nezbytné flexibility a minimálního půdorysu potřebného pro vnitřní vedení, tento pigtail obvykle využívá ultratenký mikrokoaxiální kabel, často o průměru 1,13 mm nebo 1,37 mm , který nabízí vynikající alternativu k objemnějším kabelům, jako je RG178, v extrémně stísněných prostorech.
Ultratenký profil: Velmi malý průměr umožňuje snadné vedení kabelu v přeplněných krytech zařízení a vedle dalších součástí bez překážek. Jeho flexibilita je klíčová pro instalace s úzkými ohyby a minimální vůlí.
Impedance 50 Ohmů: Kabel je přesně navržen pro 50 Ohm impedanci , aby odpovídal standardnímu RF prostředí, což zajišťuje minimální odraz signálu a maximalizuje přenos energie mezi rádiem a anténou.
Integrita signálu: Navzdory své malé velikosti poskytuje kabel úpojů.
Konstrukce: Vnitřní vodič je často postříbřená měď a dielektrikum je typicky vysoce kvalitní polymer, což přispívá k nižší ztrátě signálu (útlum), než by se dalo očekávat od tak malého kabelu, zejména při krátkých délkách charakteristických pro sestavy pigtailu.

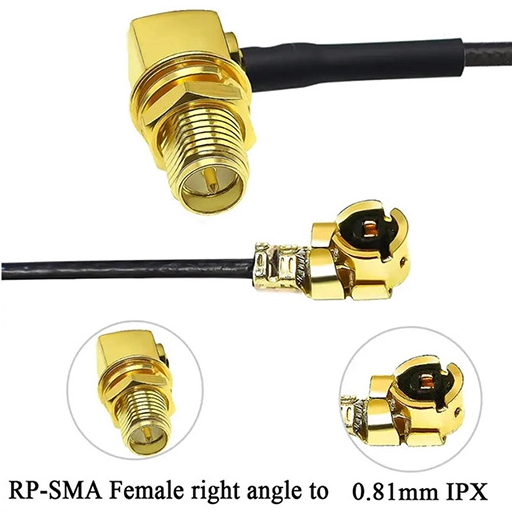

Pár konektorů: RP-SMA samice na I-PEX
Výběr konektorů definuje funkci a použití pigtailu a nabízí bezpečný most z mikroúrovně na standardní připojení.
Konektor I-PEX (úroveň desky): Konec I-PEX (nebo U.FL/MHF) je ultraminiaturní, nízkoprofilový zaklapávací konektor . Jeho funkcí je poskytnout rychlé, jednoduché a elektricky bezpečné připojení přímo k odpovídající zásuvce na desce plošných spojů (PCB) bezdrátového modulu. Malý tvarový faktor je ideální pro zachování cenných deskových nemovitostí.
Konektor RP-SMA Female (externí montáž): Konec RP-SMA Female (SMA s obrácenou polaritou) je externím přístupovým bodem zařízení. RP-SMA je široce používán v komerčních zařízeních Wi-Fi. Označení 'Reverse Polarity' znamená, že závity jsou standardní SMA, ale středový kolík je umístěn v samčím konektoru a v zásuvce (na tomto pigtailu) je umístěna středová zásuvka. Tento konec je obecně typu přepážky , což znamená, že má vnější závit, matici a podložku, což umožňuje jeho bezpečnou montáž přes panel nebo šasi zařízení.
Mechanická odolnost: Závitová spojka konektoru RP-SMA poskytuje mechanicky bezpečné spojení odolné proti vibracím , které je nezbytné pro připojení externí antény, která může být vystavena pohybu nebo vlivům prostředí.
Všestranné aplikační scénáře
Pigtail RP-SMA Female to I-PEX je základním prvkem v téměř každém sektoru, který využívá integrovanou bezdrátovou technologii.
Zařízení pro bezdrátové sítě
Toto je primární aplikace pro tento pigtail, která usnadňuje připojení interních Wi-Fi komponent k externím anténám:
Vlastní směrovače a přístupové body (AP): Používají se k připojení rádiových modulů Wi-Fi (např. Mini-PCI, M.2) uvnitř krytu k externím anténám na krytu pro připojení 2.4 GHz a 5 GHz .
Karty síťového rozhraní (NIC): Používají se v počítačích nebo serverech s interními bezdrátovými kartami pro připojení k externím anténám s vysokým ziskem pro lepší dosah a spolehlivost.
Zařízení internetu věcí (IoT).
Kompaktní velikost pigtailu je ideální pro omezené prostory IoT a vestavěných systémů:
Chytré rozbočovače a brány: Používají se v centrálních ovladačích pro chytré domácnosti a průmyslová zařízení pro směrování mobilního (např. 4G , 5G ) nebo Wi-Fi rádiového připojení k externí anténě pro optimální získávání signálu.
Sledování majetku a telemetrie: Používá se v malých sledovacích zařízeních, senzorech prostředí nebo systémech dálkového monitorování, které vyžadují připojení interního rádia k trvalé externí anténě.
Letectví a automobilový průmysl
V prostředích, která vyžadují robustní, ale přesto kompaktní připojení, je tento pigtail nezbytný:
Vozidlová telematika: Používá se v modulech GPS a Wi-Fi v automobilech a vozovém parku pro připojení k anténám namontovaným externě na karoserii nebo střeše.
Drony a UAV: Díky své lehké a flexibilní povaze je ideální pro směrování řídicích a video telemetrických signálů z letového ovladače do externích vysílacích antén.
Závěr: Spolehlivé spojení pro moderní bezdrátový design
je Koaxiální kabel RP-SMA Female to I-PEX RF koaxiální kabel definitivní spojení mezi mikroskopickým světem integrovaného rádiového modulu a makroskopickým světem externích antén. Tím, že poskytuje bezpečnou, vysoce kvalitní a impedančně přizpůsobenou cestu, zajišťuje minimální ztrátu energie při přechodu bezdrátového signálu ze zařízení. Využitím ultra tenkého koaxiálního kabelu pro maximální flexibilitu směrování a robustní, průmyslově standardní přepážky RP-SMA pro externí připojení, tento pigtail zaručuje dlouhou životnost a výkon jakéhokoli vestavěného bezdrátového systému. Pro inženýry a výrobce zaměřené na vytváření kompaktních, vysoce účinných a spolehlivých bezdrátových produktů je tato sestava pigtailu naprosto nepostradatelnou součástí.
