RP -SMA Female ja I-PEX RF koaksiaalne pigtailkaabel on kriitilise tähtsusega ühenduslahendus sisseehitatud raadiomoodulite ühendamiseks välisantennidega paljudes juhtmevabades rakendustes. See koost toimib tugeva adapterina, mis ühendab sujuvalt väikese plaaditaseme I-PEX-pistiku (tuntud ka kui U.FL või MHF) – miniatuursete Wi-Fi, Bluetoothi ja mobiilsidemoodulite standardvarustuses – suurema keermestatud RP-SMA naissoost (Reverse Polarity Sub-Miniature A) vaheseinapistikuga. See pats võimaldab signaalil turvaliselt ja tõhusalt liikuda õrnalt trükkplaadilt seadme karmile välispinnale, kuhu saab kinnitada välise antenni. Kvaliteetset painduvat mikrokoaksiaalkaablit kasutav koost on hädavajalik kaasaegsete kompaktsete juhtmevabade seadmete kujundamisel, kus signaali terviklikkuse maksimeerimine ja turvalise välisühenduse säilitamine on ülimalt tähtsad.
Tehniline tipptase ja pistikute rike
Selle patsi jõud seisneb selle võimes ühildada üliminiatuurse sisemise pistiku ja tugeva välisliidese suuruse ja mehaaniliste erinevustega.
Mikro-koaksiaaltuum
Vajaliku paindlikkuse ja sisemise marsruudi jaoks vajaliku minimaalse jalajälje saavutamiseks kasutab see pats tavaliselt üliõhukest mikrokoaksiaalkaablit, sageli 1,13 mm või 1,37 mm , mis pakub ülimalt kitsastes kohtades paremat alternatiivi suurematele kaablitele nagu RG178. läbimõõduga
Üliõhuke profiil: väga väike läbimõõt võimaldab kaablit hõlpsasti juhtida ülerahvastatud seadmekarpides ja teiste komponentide kõrval ilma takistusteta. Selle paindlikkus on kitsaste kurvide ja minimaalse kliirensiga paigalduste puhul võtmetähtsusega.
50-oomine takistus: kaabel on täpselt konstrueeritud nii, et 50 oomiline impedants sobiks standardse RF-keskkonnaga, tagades minimaalse signaali peegelduse ja maksimeerides raadio ja antenni vahelise võimsuse ülekande.
Signaali terviklikkus: vaatamata oma väikesele suurusele pakub kaabel tõhusat varjestust elektromagnetiliste häirete (EMI) eest, mis on eriti oluline kaabli suunamisel PCB mürarikaste digitaalkomponentide lähedale.
Konstruktsioon: sisemine juht on sageli hõbetatud vask ja dielektrik on tavaliselt kvaliteetne polümeer, mis aitab kaasa väiksemale signaalikadudele (summutusele), kui nii pisikese kaabli puhul võiks eeldada, eriti patsisõlmedele iseloomulike lühikeste pikkuste puhul.

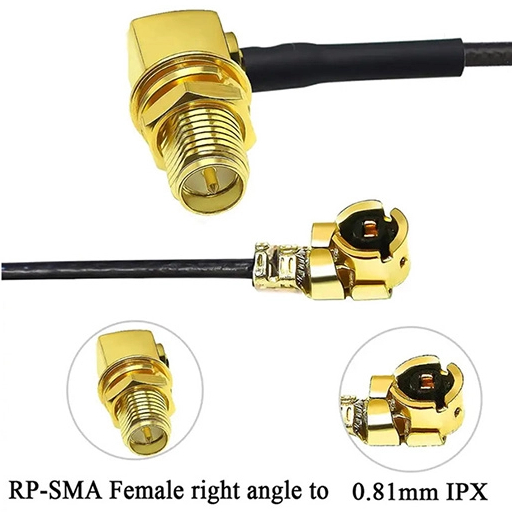

Pistikupaar: RP-SMA emane kuni I-PEX
Pistikute valik määrab patsi funktsiooni ja rakenduse, pakkudes turvalist silda mikrotasandist standardtaseme ühendusteni.
I-PEX-pistik (plaadi tase): I-PEX-i (või U.FL/MHF) ots on üliminiatuurne madala profiiliga klõpsatav pistik . Selle ülesanne on pakkuda kiiret, lihtsat ja elektriliselt turvalist ühendust otse juhtmevaba mooduli trükkplaadi (PCB) vastava pistikupesaga. Väike vorm sobib ideaalselt väärtusliku laudkinnisvara säilitamiseks.
RP-SMA emane pistik (väline kinnitus): RP-SMA emane (vastupidise polaarsusega SMA) ots on seadme väline pääsupunkt. RP-SMA-d kasutatakse laialdaselt kaubanduslikes Wi-Fi-seadmetes. Tähis 'Reverse Polarity' tähendab, et keermed on standardsed SMA-d, kuid keskmine tihvt asub isaspistikus ja emane pistik (sellel patsil) sisaldab keskmist pistikupesa. See ots on tavaliselt vaheseina tüüpi , mis tähendab, et sellel on väliskeere, mutter ja seib, mis võimaldavad selle kindlalt läbi seadme paneeli või šassii paigaldada.
Mehaaniline vastupidavus: RP-SMA pistiku keermestatud ühendus tagab mehaaniliselt turvalise ja vibratsioonikindla ühenduse , mis on oluline välise antenni ühendamiseks, mis võib olla avatud liikumisele või keskkonnateguritele.
Mitmekülgsed rakendusstsenaariumid
RP-SMA Female to I-PEX Pigtail on nurgakivi komponent peaaegu igas sektoris, mis kasutab integreeritud traadita tehnoloogiat.
Traadita võrgu seadmed
See on selle patsi peamine rakendus, mis hõlbustab sisemiste Wi-Fi komponentide ühendamist väliste antennidega:
Kohandatud ruuterid ja pääsupunktid (AP-d): kasutatakse korpuses olevate Wi-Fi-raadiomoodulite (nt Mini-PCI, M.2) ühendamiseks korpusel olevate välisantennidega 2.4 GHz ja 5 GHz ühendamiseks.
Võrguliidese kaardid (NIC-id): kasutatakse arvutites või serverites, millel on sisemised traadita kaardid, et ühenduda väliste suure võimendusega antennidega, et suurendada leviulatust ja töökindlust.
Asjade Interneti (IoT) seadmed
Patsi kompaktne suurus sobib ideaalselt asjade Interneti ja manustatud süsteemide piiratud ruumide jaoks:
Nutikad jaoturid ja lüüsid: kasutatakse nutikate kodude ja tööstusrajatiste keskkontrollerites, et suunata mobiilside (nt 4G , 5G ) või Wi-Fi raadioühendus välise antenniga optimaalse signaali saamise tagamiseks.
Varade jälgimine ja telemeetria: kasutatakse väikestes jälgimisseadmetes, keskkonnaandurites või kaugseiresüsteemides, mis nõuavad sisemise raadio ühendamist püsiva välisantenniga.
Lennundus ja autotööstus
Keskkondades, mis nõuavad tugevaid, kuid kompaktseid ühendusi, on see pats oluline:
Sõiduki telemaatika: kasutatakse autode ja sõidukipargi sõidukite GPS- ja Wi-Fi-moodulites, et ühendada antennidega, mis on paigaldatud väliselt kerele või katusele.
Droonid ja mehitamata õhusõidukid: selle kerge ja paindlik olemus muudab selle ideaalseks juhtimis- ja videotelemeetria signaalide suunamiseks lennukontrollerilt välistele ülekandeantennidele.
Järeldus: usaldusväärne link kaasaegse traadita disaini jaoks
RP -SMA Female ja I-PEX RF koaksiaalne pigtailkaabel on lõplik lüli integreeritud raadiomooduli mikroskoopilise maailma ja väliste antennide makroskoopilise maailma vahel. Pakkudes turvalise, kvaliteetse ja impedantsiga sobitatud tee, tagab see minimaalse võimsuse kadumise, kui juhtmevaba signaal seadmest välja läheb. Kasutades üliõhukest koaksiaalkaablit maksimaalse marsruutimispaindlikkuse tagamiseks ja tugevat tööstusstandardile vastavat RP-SMA vaheseina välise ühenduvuse jaoks, tagab see pats mis tahes sisseehitatud traadita süsteemi pikaealisuse ja jõudluse. Kompaktsete, suure tõhususega ja töökindlate juhtmevabade toodete loomisele keskendunud inseneride ja tootjate jaoks on see patsikomplekt absoluutselt asendamatu komponent.
