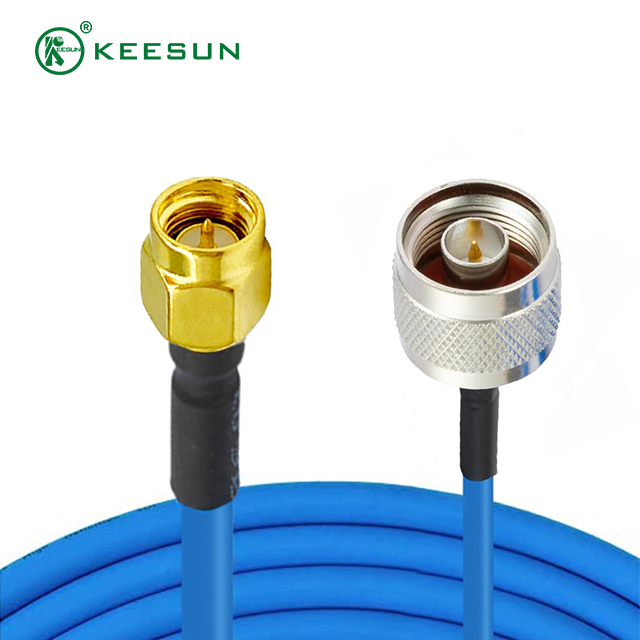

SMA ชายถึงชายประเภท N พร้อมสายโคแอกเซียล RG141 RF

นี่คือ ชนิดเฉพาะ ชุดสายเคเบิลอะแดปเตอร์ RF (ความถี่วิทยุ) ที่ออกแบบมาเพื่อเชื่อมต่ออุปกรณ์โดยใช้มาตรฐานตัวเชื่อมต่อโคแอกเซียลทั่วไปสองมาตรฐานที่แตกต่างกัน ขณะเดียวกันก็ใช้สายเคเบิลคุณภาพสูงและเสถียร ส่วนประกอบนี้มักใช้ในการใช้งานระดับมืออาชีพและการทหารซึ่งการสูญเสียต่ำ ประสิทธิภาพความถี่สูง และความเสถียรทางกลเป็นสิ่งสำคัญ

ส่วนประกอบถูกกำหนดโดยส่วนประกอบหลักสามส่วน: ขั้วต่อ SMA ตัวผู้ ขั้วต่อ ตัวผู้ ชนิด N และ สายโคแอกเชียล RG-141 ที่เชื่อมต่อระหว่างกัน.

การแยกส่วนประกอบและคุณสมบัติทางเทคนิค

1. ขั้วต่อ SMA ชาย

ขั้วต่อ SMA (SubMiniature เวอร์ชัน A) เป็นขั้วต่อโคแอกเซียลทั่วไป รูปแบบขนาดเล็ก ที่มีความแม่นยำ

• เพศและขั้ว: เป็น ขั้วต่อ ตัวผู้ ซึ่งมี พิน ตรงกลาง และ เกลียว ภายใน เชื่อมต่อกับแจ็ค SMA ตัวเมีย (ซึ่งมีปลอก/รูตรงกลางและเกลียวภายนอก)

• การประยุกต์ใช้: SMA ใช้กันอย่างแพร่หลายในอุปกรณ์ต่างๆ เช่น อุปกรณ์ทดสอบ RF, โมเด็มเซลลูล่าร์, เครื่องรับ GPS และโมดูลการสื่อสารขนาดเล็ก เนื่องจากมีประสิทธิภาพดีเยี่ยมจนถึง 18 GHz  ขึ้นไป

2. ขั้วต่อตัวผู้ชนิด N

ขั้ว ต่อ N (Type N) เป็นขั้วต่อโคแอกเชียลขนาดกลางขนาดใหญ่ขึ้น ซึ่งเป็นที่รู้จักในด้านโครงสร้างที่แข็งแกร่งและความน่าเชื่อถือในสภาพแวดล้อมกลางแจ้งที่มีความต้องการสูง

• เพศและขั้ว: เป็น ขั้วต่อ ตัวผู้ ซึ่งมี พิน ตรงกลาง และ เกลียว ภายใน เชื่อมต่อกับแจ็ค N Type Female

• การใช้งาน: โดยทั่วไปแล้วตัวเชื่อมต่อ N-Type จะใช้กับ สถานีฐาน เสาอากาศกำลังสูงภายนอก อุปกรณ์ทางทหาร และอุปกรณ์ห้องปฏิบัติการกำลังสูง ได้รับความนิยมในด้านการจัดการพลังงานและความถี่ที่สูงกว่า (สูงสุด 11 GHz  หรือสูงกว่า) ได้อย่างยอดเยี่ยม และความสามารถในการทนทานต่อสภาพอากาศที่เหนือกว่า

3. สายโคแอกเชียล RG-141: ตัวเลือกที่มีความเสถียรสูง

RG -141 เป็นสายโคแอกเซียลประสิทธิภาพสูงประเภทเฉพาะที่รู้จักกันในเรื่อง ฉนวนอิเล็กทริก PTFE แข็ง และ ตัวนำชุบเงิน.

• การสูญเสียและความเสถียรต่ำ: RG-141 ให้ประสิทธิภาพทางไฟฟ้าที่ดีเยี่ยม โดยเฉพาะอย่างยิ่งที่ความถี่สูง เนื่องจากมีโครงสร้าง อิเล็กทริก PTFE ให้ความเสถียรต่ออุณหภูมิที่เหนือกว่าเมื่อเปรียบเทียบกับสายเคเบิลที่ทำจากโพลีเอทิลีน (เช่น RG-58)

• โครงสร้างกึ่งยืดหยุ่น: มีความแข็งแรงเชิงกลมากกว่าสายเคเบิลที่มีความยืดหยุ่นสูง (เช่น RG-174) แต่ยังคงยืดหยุ่นเพียงพอสำหรับความต้องการในการกำหนดเส้นทางส่วนใหญ่ โดยมักจะมี ตัวนำกลางทองแดงชุบเงินแข็งตัวเดียว และชีลด์คู่ (เปียทองแดงชุบเงินและ/หรือฟอยล์) เพื่อการแยกสัญญาณสูงสุด

• อิมพีแดนซ์: RG-141 มีอิมพีแดนซ์ลักษณะมาตรฐานที่ 50 (โอห์ม) ซึ่งตรงกับระบบการสื่อสารระดับมืออาชีพและเชิงพาณิชย์เกือบทั้งหมด

• ประโยชน์เหนือสายเคเบิลมาตรฐาน: เลือก RG-141 เมื่อ ความเสถียรของเฟส ต่อการเปลี่ยนแปลงของอุณหภูมิหรือความสมบูรณ์ของสัญญาณที่เหนือกว่าภายใต้สภาวะที่ต้องการมีความสำคัญมากกว่าการสูญเสียสัญญาณต่อฟุตที่ต่ำที่สุดที่เป็นไปได้ (ประเภทที่โดดเด่นด้วยสายเคเบิลที่หนากว่าเช่น LMR-400)

สถานการณ์การใช้งานทั่วไป

ชุดสายเคเบิลเฉพาะนี้ใช้เป็น อะแดปเตอร์ จัมเปอร์ หรือสายผมเปีย ในสภาพแวดล้อมแบบมืออาชีพที่คำนึงถึงความถี่และความน่าเชื่อถือสูงเป็นอันดับแรก

1. การใช้งานบัลลังก์ทดสอบความถี่สูง:

• สถานการณ์จำลอง: การเชื่อมต่อส่วนประกอบ RF ที่เล็กกว่าและแม่นยำด้วยพอร์ต SMA (เช่น ตัวกรอง เครื่องขยายสัญญาณ) กับอุปกรณ์ทดสอบในห้องปฏิบัติการขนาดใหญ่ (เช่น เครื่องวิเคราะห์สเปกตรัม) ที่ใช้ตัวเชื่อมต่อ N-Type

• ฟังก์ชั่น: สายเคเบิล RG-141 ให้จัมเปอร์คุณภาพสูงและเสถียร เหมาะสำหรับการวัดที่แม่นยำจนถึงช่วงกิกะเฮิรตซ์

2. การเชื่อมต่อวิทยุกับเสาอากาศกลางแจ้ง:

• สถานการณ์จำลอง: การเชื่อมโยงโมเด็มเซลลูลาร์หรือโมดูลวิทยุ (พอร์ต SMA Female) เข้ากับเสาอากาศกลางแจ้งที่ทนทาน (พอร์ต N Type Female)

• ฟังก์ชัน: ชุดประกอบจะเปลี่ยนสัญญาณจากพอร์ต SMA ขนาดเล็กไปเป็นการเชื่อมต่อ N-Type ที่ทนทานต่อสภาพอากาศ โดยใช้สายเคเบิล RG-141 ที่เสถียรสำหรับการเชื่อมต่อถึงกัน

3. การใช้งานด้านการบินและอวกาศและการทหาร:

• สถานการณ์: ใช้ในระบบฝังตัวแบบพิเศษที่ต้องใช้ PTFE และวัสดุชุบเงินเพื่อให้ทนต่ออุณหภูมิสูงและความทนทานในระยะยาว ทำให้มั่นใจได้ถึงประสิทธิภาพที่สม่ำเสมอในสภาพแวดล้อมที่รุนแรง
