Jedná se o specifický typ sestavy kabelového adaptéru RF (Radio Frequency) určeného pro připojení zařízení pomocí dvou různých běžných standardů koaxiálních konektorů při použití vysoce kvalitního stabilního kabelu. Tato sestava se často používá v profesionálních a vojenských aplikacích, kde jsou kritické nízké ztráty, vysokofrekvenční výkon a mechanická stabilita.

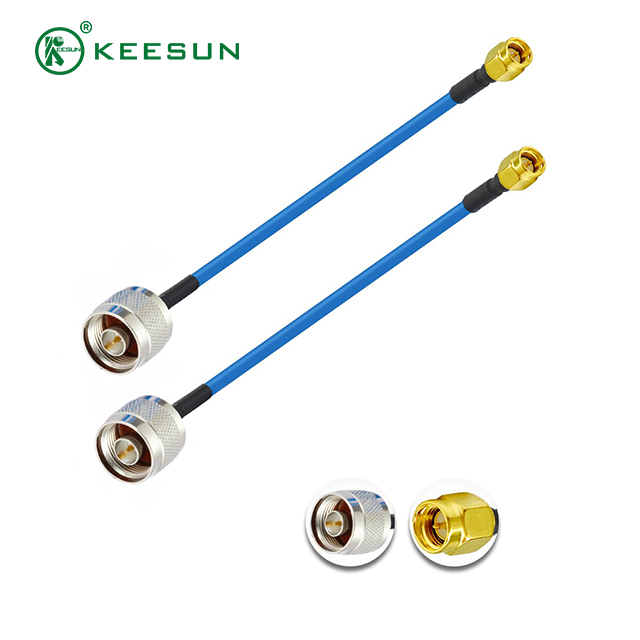

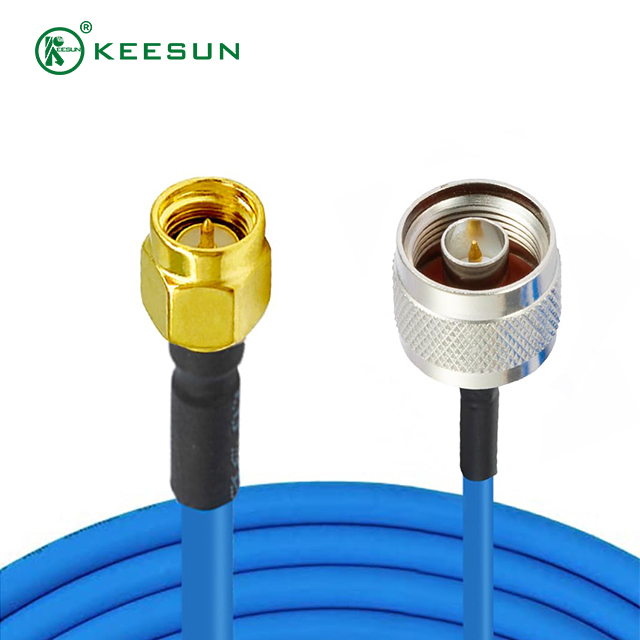

Sestava je definována svými třemi klíčovými součástmi: konektorem SMA Male , konektorem N Type Same a propojovacím koaxiálním kabelem RG-141..
Rozdělení součástí a technické vlastnosti
1. Zástrčkový konektor SMA
Konektor SMA (SubMiniature verze A) je běžný, maloformátový, přesný koaxiální konektor.
Pohlaví a polarita: Jedná se o konektor typu Male s centrálním kolíkem a vnitřními závity . Připojuje se k zásuvce SMA Female (která má středovou objímku/otvor a vnější závity).
Použití: SMA je široce používán na zařízeních, jako jsou RF testovací zařízení, celulární modemy, přijímače GPS a malé komunikační moduly díky svému vynikajícímu výkonu až do 18 GHz nebo více.
2. Zástrčkový konektor typu N
Konektor N (typ N) je větší, středně velký koaxiální konektor známý svou robustní konstrukcí a spolehlivostí v náročných venkovních prostředích.
Pohlaví a polarita: Jedná se o konektor typu Male s centrálním kolíkem a vnitřními závity . Připojuje se k zásuvce typu N Female.
Použití: Konektory typu N se obvykle používají na základnových stanicích, externích anténách s vysokým ziskem, vojenském vybavení a vysoce výkonném laboratorním vybavení. Jsou oblíbené pro svou vynikající manipulaci s vyšším výkonem a frekvencemi (až 11 GHz nebo vyšší) a vynikající odolností vůči povětrnostním vlivům.
3. Koaxiální kabel RG-141: Volba pro vysokou stabilitu
RG -141 je specifický typ vysoce výkonného koaxiálního kabelu známý pro své pevné PTFE dielektrikum a postříbřené vodiče..
Nízké ztráty a stabilita: RG-141 nabízí díky své konstrukci vynikající elektrický výkon, zejména při vysokých frekvencích. PTFE dielektrikum poskytuje vynikající teplotní stabilitu ve srovnání s kabely na bázi polyetylenu (jako RG-58).
Poloflexibilní konstrukce: Je mechanicky odolnější než vysoce flexibilní kabely (jako RG-174), ale stále je dostatečně flexibilní pro většinu potřeb vedení. Často obsahuje jeden pevný středový vodič z postříbřené mědi a dvojité stínění (postříbřené měděné opletení a/nebo fólie) pro maximální izolaci signálu.
Impedance: RG-141 má standardní charakteristickou impedanci 50 (Ohm), která vyhovuje prakticky všem profesionálním a komerčním komunikačním systémům.
Výhoda oproti standardním kabelům: RG-141 je vybrán, když je fázová stabilita při změnách teploty nebo vynikající integrita signálu v náročných podmínkách důležitější než dosažení absolutně nejnižší možné ztráty signálu na stopu (kategorie, které dominují silnější kabely jako LMR-400).
Běžné scénáře použití
Tato specifická kabelová sestava se používá jako adaptér, jumper nebo pigtail kabel v profesionálních prostředích, kde jsou hlavními zájmy vysoká frekvence a spolehlivost.
Aplikace na vysokofrekvenční testovací stolici:
Scénář: Připojení menších, přesných RF komponent s porty SMA (např. filtry, zesilovače) k větším laboratorním testovacím zařízením (např. spektrální analyzátory), které používají konektory typu N.
Funkce: Kabel RG-141 poskytuje vysoce kvalitní, stabilní propojku vhodnou pro přesná měření až do gigahertzového rozsahu.
Připojení rádií k venkovním anténám:
Scénář: Připojení mobilního modemu nebo rádiového modulu (port SMA Female) k odolné venkovní anténě (port typu N Female).
Funkce: Sestava převádí signál z malého portu SMA na připojení typu N odolné vůči povětrnostním vlivům pomocí stabilního kabelu RG-141 pro propojení.
Letecké a vojenské aplikace:
Scénář: Používá se ve specializovaných vestavěných systémech, kde jsou vyžadovány PTFE a postříbřené materiály pro odolnost vůči vysokým teplotám a dlouhodobou odolnost, což zajišťuje konzistentní výkon v drsných prostředích.
