Si tratta di un tipo specifico di cavo adattatore RF (radiofrequenza) progettato per collegare dispositivi utilizzando due diversi standard comuni di connettori coassiali utilizzando un cavo stabile e di alta qualità. Questo gruppo viene spesso utilizzato in applicazioni professionali e militari dove basse perdite, prestazioni ad alta frequenza e stabilità meccanica sono fondamentali.

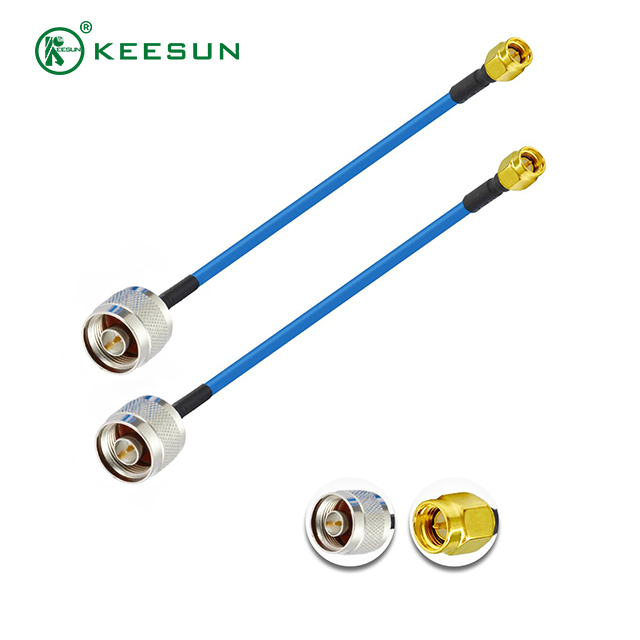

L'assemblaggio è definito dai suoi tre componenti chiave: il connettore SMA maschio , il connettore maschio di tipo N e il cavo coassiale di interconnessione RG-141.
Composizione dei componenti e caratteristiche tecniche
1. Connettore maschio SMA
Il connettore SMA (SubMiniature versione A) è un comune connettore coassiale di precisione di piccolo formato.
Genere e polarità: è un maschio , caratterizzato da un connettore pin centrale e filettature interne . Si collega a un jack femmina SMA (che ha un manicotto/foro centrale e filettature esterne).
Applicazione: SMA è ampiamente utilizzato su dispositivi come apparecchiature di test RF, modem cellulari, ricevitori GPS e piccoli moduli di comunicazione grazie alle sue eccellenti prestazioni fino a 18 GHz o più.
2. Connettore maschio di tipo N
Il connettore N (Tipo N) è un connettore coassiale di medie dimensioni più grande noto per la sua struttura robusta e l'affidabilità in ambienti esterni impegnativi.
Genere e polarità: è un maschio , caratterizzato da un connettore pin centrale e filettature interne . Si collega a un jack femmina di tipo N.
Applicazione: i connettori di tipo N vengono generalmente utilizzati su stazioni base, antenne esterne ad alto guadagno, apparecchiature militari e apparecchiature di laboratorio ad alta potenza. Sono apprezzati per la loro eccellente gestione di potenze e frequenze più elevate (fino a 11 GHz o superiori) e per capacità di resistenza agli agenti atmosferici superiori.
3. Cavo coassiale RG-141: la scelta ad alta stabilità
L' RG-141 è un tipo specifico di cavo coassiale ad alte prestazioni noto per il suo solido dielettrico in PTFE e conduttori argentati.
Bassa perdita e stabilità: RG-141 offre eccellenti prestazioni elettriche, in particolare alle alte frequenze, grazie alla sua costruzione. Il dielettrico in PTFE fornisce una stabilità termica superiore rispetto ai cavi a base di polietilene (come RG-58).
Costruzione semi-flessibile: è meccanicamente più robusto dei cavi altamente flessibili (come RG-174) ma è comunque sufficientemente flessibile per la maggior parte delle esigenze di instradamento. Spesso presenta un singolo conduttore centrale in rame placcato argento e una doppia schermatura (treccia e/o lamina in rame placcato argento) per il massimo isolamento del segnale.
Impedenza: RG-141 ha l'impedenza caratteristica standard di 50 (Ohm), adattandosi praticamente a tutti i sistemi di comunicazione professionali e commerciali.
Vantaggio rispetto ai cavi standard: RG-141 viene scelto quando la stabilità di fase nonostante i cambiamenti di temperatura o l'integrità superiore del segnale in condizioni impegnative è più importante che ottenere la perdita di segnale più bassa possibile per piede (una categoria dominata da cavi più spessi come LMR-400).
Scenari di utilizzo comuni
Questo specifico gruppo di cavi viene utilizzato come adattatore, ponticello o cavo a spirale in ambienti professionali in cui l'alta frequenza e l'affidabilità sono preoccupazioni primarie.
Applicazioni per banchi prova ad alta frequenza:
Scenario: collegamento di componenti RF più piccoli e di precisione con porte SMA (ad esempio filtri, amplificatori) ad apparecchiature di test di laboratorio più grandi (ad esempio analizzatori di spettro) che utilizzano connettori di tipo N.
Funzione: Il cavo RG-141 costituisce un ponticello stabile e di alta qualità, adatto per misurazioni precise fino alla gamma dei gigahertz.
Collegamento delle radio alle antenne esterne:
Scenario: collegamento di un modem cellulare o di un modulo radio (porta SMA femmina) a un'antenna esterna robusta (porta femmina di tipo N).
Funzione: il gruppo trasferisce il segnale dalla piccola porta SMA alla connessione di tipo N resistente agli agenti atmosferici, utilizzando il cavo stabile RG-141 per l'interconnessione.
Applicazioni aerospaziali e militari:
