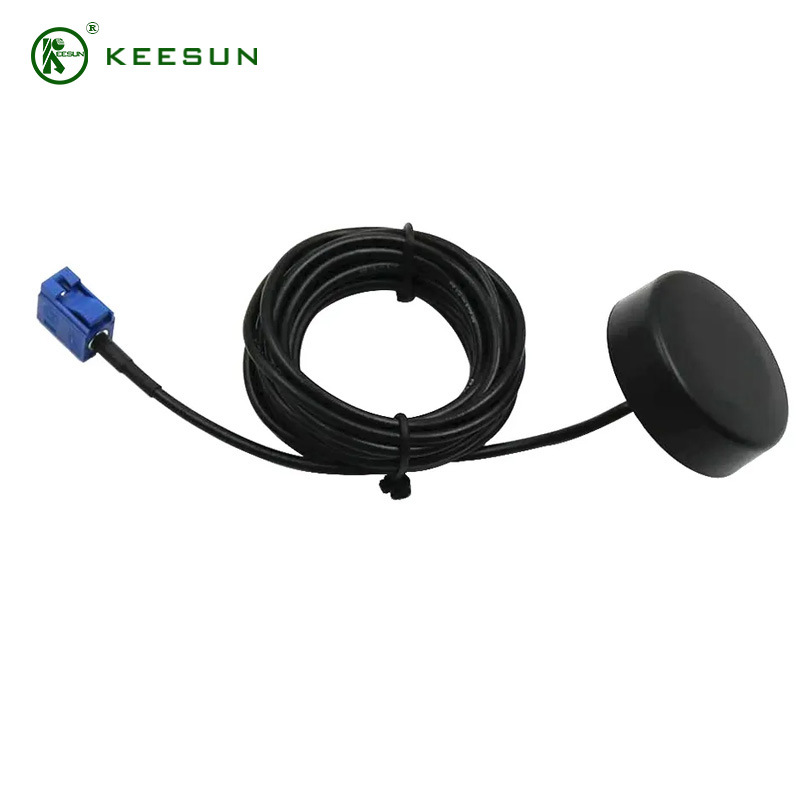

Захтеви модерне телематике, управљања возним парком и напредних система за помоћ возачу (АДАС) захтевају хардвер за позиционирање који пружа бескомпромисну прецизност и издржљивост. Наша екстерна ГПС антена је пројектована да задовољи ове ригорозне стандарде, пружајући оптималан пријем сигнала на кључној фреквенцији Л1 од 1575,42 МХз . Комбинујући робусно спољно кућиште са индустријским стандардним Факра повезивањем преко флексибилног РГ174 кабла , ова антена је дефинитивно решење за апликације где су конзистентни, прецизни подаци Глобалног позиционог система најважнији.
Дизајнирана за брзо примену и максималну отпорност на животну средину, ова јединица обезбеђује поуздано сателитско закључавање и супериорну прецизност положаја, минимизирајући време застоја и максимизирајући оперативну ефикасност ваших средстава.
ГПС прецизност и интегритет сигнала без премца
Постизање тачности на центиметарском нивоу у динамичким окружењима захтева антену која може ефикасно да одбије шум и појача слабе сателитске сигнале. Ова јединица је пажљиво подешена на ГПС Л1 опсег, окосницу цивилне навигације.
Максимизирање перформанси уз уравнотежено појачање
Са појачањем од 3 дБи , антена постиже оптималан баланс између величине, потрошње енергије и појачања сигнала. Овај ниво појачања је довољан да се брзо ухвати на сателите, чак иу изазовним окружењима као што су урбани кањони или испод умереног лишћа, без потребе за претерано великим или тешким хардвером. Керамички патцх елемент, оптимизован за десну кружну поларизацију (РХЦП) ГПС сигнала, обезбеђује максималну ефикасност у претварању долазних сателитских таласа у употребљив електрични сигнал.
Интеграција високолинеарног нискошумног појачала (ЛНА) унутар кућишта антене је критична за одржавање интегритета сигнала . ЛНА појачава слабе сателитске сигнале одмах на пријемном елементу, надмоћан шум и сметње које се могу ухватити дуж кабла. Овај активни дизајн гарантује да су подаци који стижу до вашег модула пријемника чисти, омогућавајући брже време до прве поправке (ТТФФ) и супериорну стабилност континуираног праћења.
Ублажавање буке и сметњи
У окружењу возила, бројни извори — од електронике мотора до других комуникационих система — стварају електромагнетну буку. Дизајн наше антене укључује напредне технике филтрирања и изолације за ефикасно ублажавање сметњи у суседном опсегу. Ова могућност је од виталног значаја за осигуравање да наменски сигнал од 1575 МХз остане кристално јасан, спречавајући опадање сигнала и одржавајући континуирану повезаност која је кључна за апликације праћења у реалном времену.
Дизајниран за аутомобилска и телематска окружења
Поузданост у спољашњим аутомобилским и индустријским окружењима захтева робусну конструкцију и флексибилне компоненте за инсталацију. Ова антена је направљена да издржи континуирано излагање елементима и механичком напрезању.
Чврсто кућиште за све временске услове
Антена користи робусно, нископрофилно спољашње кућиште направљено од издржљивих материјала отпорних на УВ зрачење. Ова конструкција пружа изузетну отпорност на вибрације, екстремне температуре (од хладноће испод нуле до интензивне топлоте), влажност и излагање хемикалијама које се обично срећу на путевима и индустријским локацијама. Иако није експлицитно наведено са ИП рејтингом, спољашњи дизајн подразумева висок степен заштите од уласка, штитећи осетљиве електронске компоненте од прашине и влаге, обезбеђујући деценије поузданог рада.
Оптимално каблирање: Флексибилност са РГ174
Избор коаксијалног кабла РГ174 одражава стратешки баланс између флексибилности и губитка сигнала. РГ174 је веома флексибилан кабл малог пречника, што га чини идеалним за провођење кроз уске просторе, оквире врата или унутрашње одељке возила где би дебљи каблови били непрактични. Док тањи каблови инхерентно имају нешто веће губитке од дебљих опција, постављање активне ЛНА директно унутар кућишта антене ефикасно компензује умерени губитак на типичним дужинама каблова, обезбеђујући да јак, чист сигнал стигне до пријемника. Ова комбинација даје предност једноставности инсталације без угрожавања тачности коначног позиционирања.
Решења за безбедну монтажу
Спољна антена се обично монтира преко јаке магнетне основе или лепка који се добро везује, обезбеђујући сигурну и стабилну везу са шасијом возила или површином за монтажу. Ово спољно постављање је од суштинског значаја за превазилажење слабљења сигнала узрокованог крововима возила или околним металним конструкцијама, пружајући јасан, несметан поглед на небо и максимизирајући сателитску видљивост.
Беспрекорна интеграција са индустријским стандардом Факра Цоннецтивити
Одабир Факра конектора наглашава прикладност антене за професионалну интеграцију у аутомобилској и телематичкој индустрији великог обима.
Моћ Факра стандардизације
Факра (ФАКРА скраћеница од Фацхарбеитскреис Крафтфахрзеуг, или Стручна радна група за аутомобиле) је глобални стандард за РФ повезивање у аутомобилском сектору. Кључне предности укључују:
Позитивно закључавање: Факра конектори имају робустан механизам за закључавање који обезбеђује високу механичку стабилност и отпорност на вибрације – што је неопходно за мобилне апликације. Једном повезан, Факра обезбеђује стабилан електрични контакт, минимизирајући ризик од прекида сигнала услед кретања или удара.
Кључ и кодирање бојама: Систем користи различито механичко означавање и кодирање бојама (ако је наведено) да спречи нетачне везе током инсталације. Ово поједностављује процесе монтаже на производној линији или током инсталација на терену, смањујући људску грешку.
Високофреквентне перформансе: Факра конектори су дизајнирани да раде на фреквенцијама до 6 ГХз, обезбеђујући одличне РФ перформансе са малим губицима на ГПС фреквенцији од 1575 МХз.
Употреба овог стандардизованог конектора обезбеђује плуг-анд-плаи компатибилност са широким спектром ОЕМ (произвођача оригиналне опреме) и постмаркет модула ГПС пријемника и телематских контролних јединица (ТЦУ), поједностављујући циклусе развоја и примене.
Преглед техничких спецификација
Овај одељак сумира критичне перформансе и физичке параметре спољне ГПС антене, омогућавајући инжењерима да брзо провере компатибилност и очекивања перформанси.
| Параметар |
Спецификација |
Напомене |
| Фреквенција |
1575,42 МХз |
ГПС Л1 Банд |
| Добитак |
3дБи (елемент антене) |
Уравнотежене перформансе и величина |
| Поларизација |
РХЦП (десна кружница) |
Одговара ГПС сателитском сигналу |
| Импеданса |
50 Охмс |
Стандардна РФ импеданса |
| ЛНА Гаин |
Обично 25-30 дБ |
Компензује губитак кабла и појачава сигнал |
| Цабле Типе |
РГ174 Коаксијални |
Висока флексибилност, низак профил |
| Цоннецтор |
Факра (наведите код ако је познат) |
Аутомобилски стандард, кључ, закључавање |
| Монтажа |
Магнетно/лепљиво (стандардно) |
Сигурна спољна примена |
| Становање |
УВ-отпоран, ниског профила |
Отпорност на животну средину |
Високо појачање ЛНА осигурава да укупне перформансе система, укључујући губитке у каблу, и даље испоручују робустан ниво сигнала (нпр. >-20 дБм ) пријемнику, осигуравајући поуздане перформансе праћења чак и под неповољним условима видљивости сателита.
Примене: Где је прецизна навигација критична
Ова прецизна ГПС антена је неопходна за системе који се ослањају на тачне, доследне податке о локацији у изазовним сценаријима примене:
Управљање возним парком и логистика: Пружа поуздане податке о локацији отпорне на неовлашћено коришћење за праћење возила, оптимизацију руте и усклађеност са прописима.
Телематика и осигурање засновано на коришћењу (УБИ): Обезбеђује праћење у високој резолуцији за тачну анализу понашања у вожњи и евидентирање пређених километара.
Службе за јавну безбедност и хитне случајеве: Гарантује брзе, поуздане поправке локације за отпрему хитних возила и праћење имовине.
Израда прототипа аутономног возила и АДАС: Подржава захтеве за позиционирање високе верности неопходне за софистицирану навигацију и системе свести о ситуацији.
Закључак
Наша екстерна ГПС антена од 1575МХз са Факра конектором пружа софистицирану мешавину РФ инжењеринга високих перформанси и робусног дизајна аутомобила. Максимизујући аквизицију сигнала преко свог активног ЛНА, користећи флексибилност РГ174 кабла и гарантујући интеграцију преко Факра стандарда, ова антена обезбеђује прецизност и поузданост неопходне за критичне мобилне апликације у ери 5Г и ИоТ-а.
Контактирајте наш тим продајног инжењеринга данас да интегришете ово решење високих перформанси у вашу следећу телематску платформу или дизајн возила.
