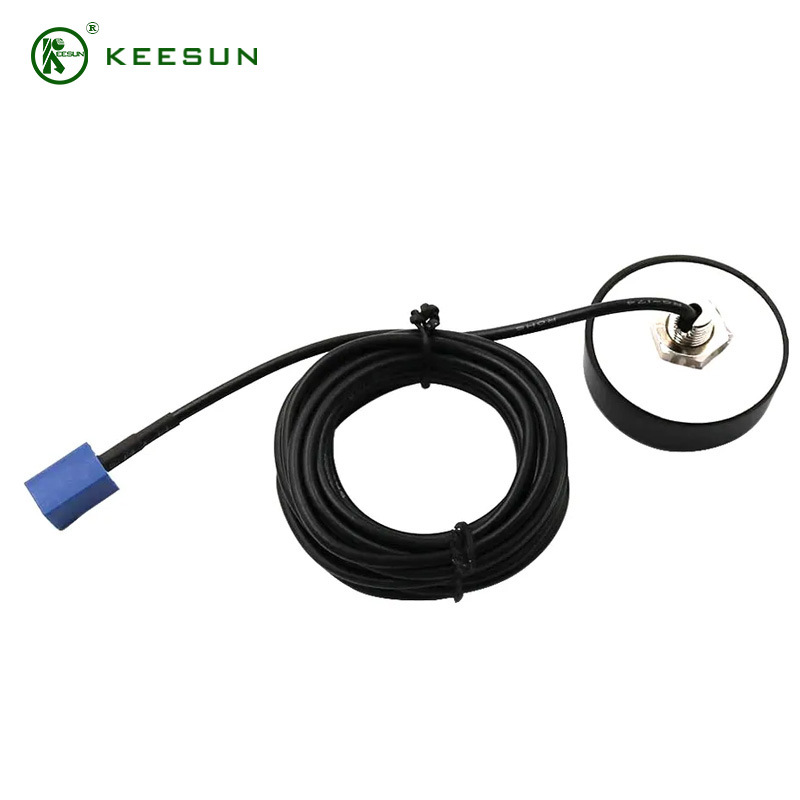

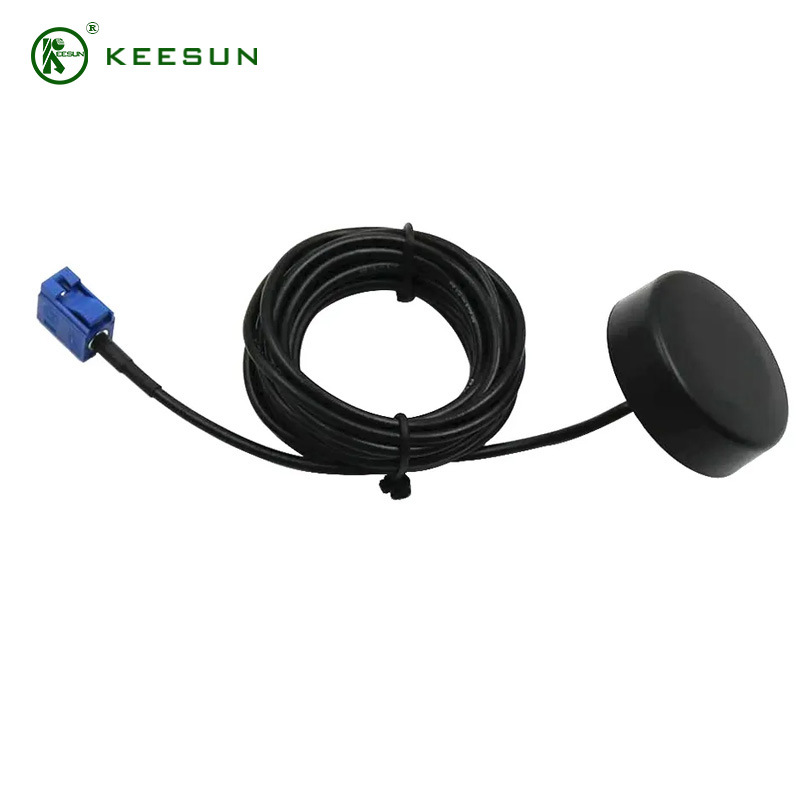

Éilíonn éilimh teileamaitice nua-aimseartha, bainistíocht cabhlaigh, agus ardchórais chúnaimh do thiománaithe (ADAS) crua-earraí suite a sheachadann beachtas agus marthanacht neamh-chomhréireach. Déantar ár n-Antenna GPS Seachtrach a innealtóireacht chun na caighdeáin dhian seo a chomhlíonadh, ag soláthar an fháiltiú comhartha is fearr ag an minicíocht ríthábhachtach 1575.42 MHz L1 . Trí thithíocht sheachtrach láidir a chomhcheangal le de chaighdeán tionscail nascacht Fakra trí chábla solúbtha RG174 , is é an t-antenna seo an réiteach cinntitheach d'iarratais ina bhfuil sonraí comhsheasmhacha ardchruinneas an Chórais Suite Domhanda ríthábhachtach.
Deartha le haghaidh imscaradh tapa agus athléimneacht comhshaoil uasta, cinntíonn an t-aonad seo glas satailíte iontaofa agus cruinneas suímh níos fearr, a íoslaghdú downtime agus a uasmhéadaíonn éifeachtacht oibriúcháin do sócmhainní.
Beachtas GPS gan sárú agus Sláine Comhartha
Chun cruinneas ar leibhéal ceintiméadar a bhaint amach i dtimpeallachtaí dinimiciúla tá gá le haeróg atá in ann torann a dhiúltú go héifeachtach agus comharthaí satailíte lag a mhéadú. Tá an t-aonad seo tiúnáilte go cúramach leis an mbanda GPS L1, cnámh droma na loingseoireachta sibhialtach.
Feidhmíocht a Uasmhéadú le Gnóthachan Cothromaithe
Agus gnóthachan 3 dBi aige , buaileann an t-antenna an chothromaíocht is fearr idir méid, tomhaltas cumhachta agus aimpliú comhartha. Is leor an leibhéal gnóthachain seo chun glasáil a dhéanamh ar shatailítí go tapa, fiú i dtimpeallachtaí dúshlánacha cosúil le canyons uirbeacha nó faoi dhuilliúr measartha, gan crua-earraí rómhóra nó róthroma a bheith ag teastáil. Cinntíonn an eilimint paiste ceirmeach, atá optamaithe le haghaidh polarú ciorclach ar thaobh na láimhe deise (RHCP) de chomharthaí GPS, an éifeachtacht uasta chun tonnta satailíte ag teacht isteach a thiontú go comhartha leictreach inúsáidte.
Tá comhtháthú Aimplitheoir Ísealtorainn ardlíneachta (LNA) laistigh den tithíocht aeróige ríthábhachtach chun sláine an chomhartha a chothabháil . Treisíonn an LNA na comharthaí laga satailíte láithreach ag an eilimint ghlactha, ag cur róchumhachtach ar thorann agus trasnaíocht is féidir a phiocadh suas feadh an rith cábla. Cinntíonn an dearadh gníomhach seo go bhfuil na sonraí a shroicheann do mhodúl glacadóra glan, rud a fhágann gur féidir am-céadshocrú níos tapúla (TTFF) agus cobhsaíocht rianaithe leanúnaigh níos fearr.
Torainn agus Cur isteach a Mhaolú
I dtimpeallachtaí feithiclí, gineann foinsí iomadúla - ó leictreonaic innill go córais chumarsáide eile - torann leictreamaighnéadach. Áirítear le dearadh ár n-antenna teicnící scagtha agus leithlisithe chun cinn chun trasnaíocht banna cóngarach a mhaolú go héifeachtach. Tá an cumas seo ríthábhachtach chun a chinntiú go bhfanann an comhartha tiomnaithe 1575MHz soiléir criostail, chun cosc a chur ar scaoileadh comhartha agus chun nascacht leanúnach a chothabháil ríthábhachtach d'fheidhmchláir rianaithe fíor-ama.
Innealtóireacht do Timpeallachtaí Feithicleach agus Teileamaitice
Éilíonn iontaofacht i suíomhanna seachtracha feithicleacha agus tionsclaíocha tógáil gharbh agus comhpháirteanna suiteála solúbtha. Tógtar an t-antenna seo chun nochtadh leanúnach do na heilimintí agus strus meicniúil a sheasamh.
Tithíocht gharbh, uile-aimsire
Baineann an t-aeróg úsáid as tithíocht sheachtrach láidir, íseal-phróifíle, déanta as ábhair bhuan-resistantacha UV. Soláthraíonn an tógáil seo friotaíocht eisceachtúil do chreathadh, foircneacha teochta (ó fhuar fho-nialas go teas dian), taise, agus nochtadh ceimiceach a bhíonn coitianta ar bhóithre agus ar shuímh thionsclaíocha. Cé nach luaitear go sainráite é le rátáil IP, ciallaíonn an dearadh seachtrach ardleibhéal cosanta isteach, ag cosaint na gcomhpháirteanna leictreonacha íogaire ó dheannach agus ó thaise, ag cinntiú blianta d’oibriú iontaofa.
Cáblú is Fearr: Solúbthacht le RG174
Léiríonn rogha cábla comhaiseach RG174 cothromaíocht straitéiseach idir solúbthacht agus caillteanas comhartha. Is cábla ard-solúbtha, trastomhas íseal é RG174, rud a fhágann go bhfuil sé iontach chun ródú trí spásanna daingean, frámaí dorais, nó urranna feithicle inmheánacha i gcás nach mbeadh cáblaí níos tiús praiticiúil. Cé go bhfuil caillteanas beagán níos airde ag cáblaí níos tanaí ná roghanna níos tiús, cúitíonn socrú an LNA gníomhach go díreach laistigh den tithíocht antenna go héifeachtach an caillteanas measartha thar fhadanna cábla tipiciúil, ag cinntiú go sroicheann comhartha láidir, glan an glacadóir. Tugann an teaglaim seo tosaíocht do éascaíocht na suiteála gan cur isteach ar chruinneas an tsuímh deiridh.
Réitigh Gléasta Slán
Go hiondúil déantar an t-antenna seachtrach a shuiteáil trí bhonn maighnéadach láidir nó trí ghreamaitheach ard-bhannaí, rud a chinntíonn nasc slán agus cobhsaí le fonnadh na feithicle nó le dromchla gléasta. Tá an socrúchán seachtrach seo bunúsach chun maolú comharthaí a shárú de bharr díonta feithicle nó struchtúir mhiotalacha máguaird, ag soláthar radharc soiléir gan bhac ar an spéir agus ag uasmhéadú infheictheacht satailíte.
Comhtháthú Gan uaim le Nascacht Fakra Caighdeánach Tionscail
Léiríonn roghnú an chónascaire Fakra oiriúnacht an antenna do chomhtháthú gairmiúil, ard-toirte feithicleach agus teileamaitice.
Cumhacht an Chaighdeánaithe Fakra
Is é Fakra (FAKRA sheasann do Facharbeitskreis Kraftfahrzeug, nó Sainghrúpa Oibre Feithicleach) an caighdeán domhanda do nascacht RF in earnáil na ngluaisteán. I measc na bpríomhbhuntáistí tá:
Glasáil Dearfach: Tá meicníocht láidir snap-glas ag nascóirí fakra a sholáthraíonn ardchobhsaíocht mheicniúil agus friotaíocht creathadh - riachtanach d'fheidhmchláir shoghluaiste. Nuair a bhíonn sé ceangailte, cinntíonn an Fakra teagmháil leictreach cobhsaí, rud a íoslaghdaíonn an baol go gcuirfear isteach ar chomhartha mar gheall ar ghluaiseacht nó turraing.
Eochrú agus Dathchódú: Úsáideann an córas eochracha meicniúla sainiúla agus dathchódú sainiúil (má shonraítear é) chun naisc mhíchearta a chosc le linn na suiteála. Simplíonn sé seo próisis tionóil ar an líne táirgeachta nó le linn suiteálacha allamuigh, ag laghdú earráid dhaonna.
Feidhmíocht Ard-Minicíochta: Tá nascóirí Fakra deartha chun minicíochtaí suas le 6 GHz a láimhseáil, ag cinntiú feidhmíocht RF íseal-chaillteanas den scoth ag minicíocht GPS 1575 MHz.
Cinntíonn úsáid an chónascaire caighdeánaithe seo comhoiriúnacht plug-and-play le raon leathan de mhodúil glacadóra GPS iarmhargadh agus aonaid rialaithe teileamaitice (TCUanna) OEM (Monaróir Bunaidh Trealamh) agus iarmhargadh, ag sruthlíniú na timthriallta forbartha agus imlonnaithe araon.
Sonraíochtaí Teicniúla Forbhreathnú
Déanann an chuid seo achoimre ar fheidhmíocht chriticiúil agus paraiméadair fhisiceacha an antenna GPS seachtrach, rud a ligeann d'innealtóirí comhoiriúnacht agus ionchais feidhmíochta a fhíorú go tapa.
| Paraiméadar |
Sonraíocht |
Nótaí |
| Minicíocht |
1575.42 MHz |
Banna L1 GPS |
| Gnóthachan |
3dBi(Eilimint Antenna) |
Feidhmíocht chothromaithe agus méid |
| Polarú |
RHCP (Ciorclán ar Dheas) |
Meaitseálann comhartha satailíte GPS |
| Impedance |
50 Óm |
Impireacht RF caighdeánach |
| Gnóthachan LNA |
De ghnáth 25-30 dB |
Cúitíonn sé as caillteanas cábla agus boosts comhartha |
| Cineál Cábla |
RG174 Comhaiseach |
Solúbthacht ard, próifíl íseal |
| Cónascaire |
Fakra (Sonraigh an Cód más eol) |
Caighdeán feithicleach, eochair, glasáil |
| Gléasta |
Maighnéadach/Greamaitheach (Caighdeánach) |
Imscaradh seachtrach slán |
| Tithíocht |
UV-Resistant, Íseal-Próifíl |
Garbhacht chomhshaoil |
Cinntíonn an gnóthachan ard LNA go seachadann feidhmíocht fhoriomlán an chórais, lena n-áirítear caillteanais cháblaí, leibhéal láidir comhartha (eg, >-20 dBm ) chuig an nglacadóir, rud a áirithíonn feidhmíocht rianaithe iontaofa fiú faoi choinníollacha díobhálacha infheictheachta satailíte.
Iarratais: Sa chás go bhfuil Nascleanúint Bheachtais ríthábhachtach
Tá an t-aeróg GPS beachta seo riachtanach do chórais a bhíonn ag brath ar shonraí suímh atá cruinn agus comhsheasmhach i gcásanna imscartha dúshlánacha:
Bainistíocht Flít agus Lóistíocht: Soláthraíonn sé sonraí suímh iontaofa, bacthainne do rianú feithiclí, barrfheabhsú bealaigh, agus comhlíonadh rialála.
Teileamaitice agus Árachas Bunaithe ar Úsáid (UBI): Cinntíonn sé rianú ardtaifigh le haghaidh anailís chruinn ar iompar tiomána agus logáil míleáiste.
Sábháilteacht Phoiblí agus Seirbhísí Éigeandála: Ráthaíonn sé socruithe tapa, iontaofa suímh le haghaidh seolta éigeandála feithiclí agus monatóireacht sócmhainní.
Fréamhshamhail Feithicle Uathrialach agus ADAS: Tacaíonn sé leis na ceanglais ard-dílse atá riachtanach do chórais loingseoireachta agus feasachta staide sofaisticiúla.
Conclúid
Seachadann ár n-Antenna GPS Seachtrach 1575MHz le Fakra Connector meascán sofaisticiúla d'innealtóireacht RF ardfheidhmíochta agus dearadh láidir feithicleach. Trí fháil comhartha a uasmhéadú trína LNA gníomhach, ag baint úsáide as solúbthacht an chábla RG174, agus ag ráthú comhtháthú trí chaighdeán Fakra, soláthraíonn an t-antenna seo an cruinneas agus an iontaofacht atá riachtanach d'fheidhmchláir shoghluaiste atá ríthábhachtach ó thaobh misean sa ré 5G agus IoT.
Déan teagmháil lenár bhfoireann innealtóireachta díolacháin inniu chun an réiteach ardfheidhmíochta seo a chomhtháthú isteach i do chéad ardán teileamaitice nó dearadh feithicle eile.
