V svetu interneta stvari (IoT) in prostranih omrežij z nizko porabo energije (LPWAN) je zmogljivost pogosto omejena z velikostjo. Integracija zanesljive antene z visokim ojačenjem v kompaktno, elegantno ohišje naprave brez žrtvovanja celovitosti signala je kritičen izziv. Ne glede na to, ali gradite senzor za pametno mesto, medicinski sledilnik ali industrijski monitor, mora vaša naprava doseči kilometre daleč, pri tem pa ostati diskretna in robustna.

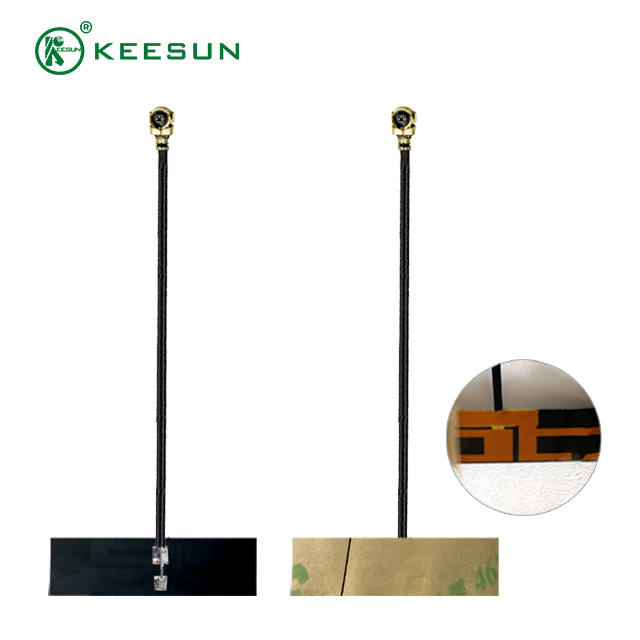

Predstavljamo našo visoko učinkovito 868MHz interno prilagodljivo tiskano vezje (FPC) anteno . Ta rešitev je namensko izdelana za zagotavljanje najboljše vsesmerne zmogljivosti v svojem razredu v ključnem evropskem (EU868) in svetovnem industrijskem, znanstvenem in medicinskem (ISM) pasu. Zasnovan za brezhibno integracijo, zagotavlja zmogljiv domet večje antene v tanki, prilagodljivi obliki. Skupaj z ultraminiaturnim 1,37 mm koaksialnim kablom ta antena zagotavlja največjo prilagodljivost pri postavitvi in minimalno slabljenje signala, s čimer končno omogoči vaši aplikaciji na dolge razdalje, da doseže svoj polni potencial brez kompromisov.
Precizno inženirstvo: ključne funkcije in specifikacije
Ta antenski sistem je zasnovan za najvišjo raven integracije in RF zmogljivosti, specializiran za frekvenčne pasove pod GHz, ki določajo sodobno tehnologijo LPWAN.
Optimizirana zmogljivost pasu 868 MHz
Frekvenca 868 MHz je hrbtenica uvajanja LoRaWAN in Sigfox po Evropi in različnih drugih regijah, cenjena zaradi odlične prodornosti v stavbe in dosega kilometrov.
Frekvenca: 868 MHz (optimizirano za 863 MHz do 870 MHz ). delovanje od
Vrsta antene: s prilagodljivim tiskanim vezjem (FPC) . dipolna antena Ta konstrukcija zagotavlja visoko učinkovito sevanje v izjemno tankem in lahkem paketu.
Polarizacija: linearna.
Vzorec sevanja: vsesmerno ( 360∘ pokritost), ki zagotavlja dosleden prenos signala ne glede na usmerjenost naprave.
Impedanca: standard 50 Ω , ki zagotavlja popolno združljivost in največji prenos moči z vsemi vodilnimi RF sprejemniki in moduli.
VSWR: Nizkonapetostno razmerje stoječih valov (VSWR) v pasu, ki zagotavlja najmanjši odboj signala in največjo sevano moč.

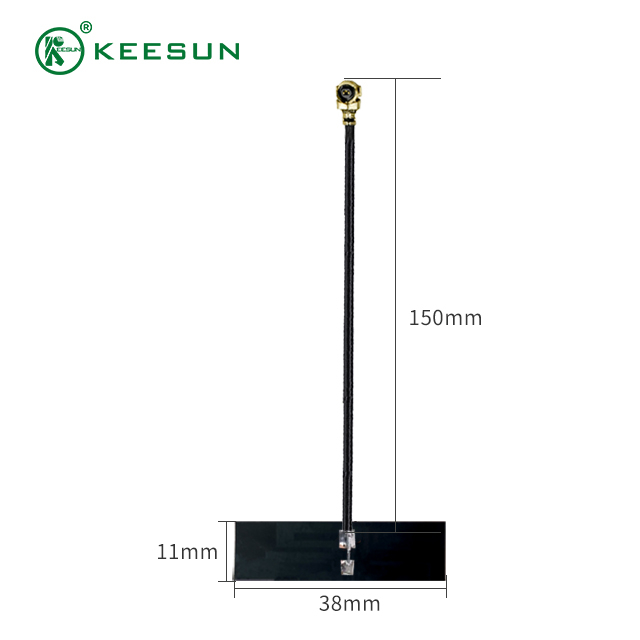

Izjemno tanek sklop koaksialnega kabla 1,37 mm
Sklop kabla je ključ do prilagodljive integracije, saj zagotavlja potrebno razdaljo med RF modulom in optimalno lokacijo za namestitev antene.
Vrsta kabla: mikro koaksialni kabel 1,37 mm . To je vodilni ultrafini koaksialni kabel v industriji, znan po svoji mehanski prilagodljivosti in minimalnem premeru (1,37 mm).
Dolžina kabla: 868 mm (0,868 metra) . Ta velikodušna dolžina zagotavlja kritično prilagodljivost, ki omogoča inženirjem, da postavijo sevalni element daleč od virov hrupa, kot so baterije, kovinski ščiti ali digitalna vezja, ki lahko resno poslabšajo zmogljivost.
Priključek: običajno se zaključi s priključkom U.FL/IPEX/MHF (ali prilagodljivim), ki omogoča varno, zaskočno povezavo z glavnim tiskanim vezjem naprave.
Fleksibilnost in usmerjanje: je 1,37-milimetrski kabel veliko bolj upogljiv kot debelejše alternative, zaradi česar so krivine z ozkim radijem in zapletene poti napeljave v kompaktnih ali nepravilno oblikovanih ohišjih preproste.
Integracija in vzdržljivost
Mehanska zasnova je osredotočena na preprosto namestitev in dolgoročno zanesljivost v težkih okoljih.
Montaža: ima visokokakovostno lepljivo podlago 3M za preprosto, trajno pritrditev na nekovinske površine (plastična ali steklena ohišja).
Faktor oblike: tanek kot oblat in lahek, kar zmanjšuje vpliv na skupno velikost in težo vašega izdelka.
Okoljsko območje: Robustno delovno temperaturno območje (npr. od − 40∘ C do + 85∘ C ), primerno za vse, od zamrznjenih logističnih zabojnikov do industrijske opreme, izpostavljene soncu.
Scenariji uporabe: kjer se diskretnost sreča z razdaljo
868MHz FPC antena je prednostna izbira za kateri koli izdelek, ki mora biti zaprt, kompakten in komunicirati na velike razdalje v evropskem pasu ISM.
Smart Utility & Merjenje (AMI)
Pametni števci (voda, plin, elektrika): FPC je integriran v zaprtem ohišju števca. Njegova prilagodljivost in nizek profil zagotavljata, da ne moti notranjih komponent, medtem ko frekvenca 868 MHz zagotavlja obseg, potreben za centralizirano zbiranje podatkov v soseskah. Notranja namestitev zagotavlja zaščito pred vremenskimi vplivi in nepooblaščenimi posegi.
Oddaljeno spremljanje infrastrukture: Naprave za nadzor cevovodov, mostov ali okoljskih razmer morajo biti diskretno nameščene in zelo vzdržljive. Antenski sistem FPC zagotavlja, da ohišje ostane popolnoma zatesnjeno (ocena IP67/IP68).
Logistika in sledenje premoženja
Notranji GPS/LoRa sledilniki: Uporabljajo se v ladijskih kontejnerjih, vozilih ali sledilnikih dragocenega tovora. Antena FPC je pritrjena na notranjo stran ohišja sledilne enote in nudi robusten, popolnoma zaščiten dizajn, ki je neviden od zunaj, kar preprečuje nenamerno poškodbo ali namerno odstranitev.
Sledenje hišnim ljubljenčkom in živini: vdelano v majhne ovratnice ali ušesne znamke, kjer bi štrleča antena predstavljala nevarnost. Faktor izjemno majhne oblike je ključnega pomena za udobje in robustnost živali.
Varnost in avtomatizacija doma
Brezžični varnostni senzorji: integrirani v kontakte vrat/oken, dimne alarme ali detektorje gibanja. Te naprave zahtevajo čisto estetiko in zanesljiv notranji/zunanji doseg za komunikacijo s centralnim vozliščem. Zasnova FPC omogoča tanek, privlačen dizajn izdelka.
Osebni sistemi za odzivanje v sili (PERS): Uporabljajo se v nosljivih medicinskih ali varnostnih obeskih. Prilagodljiva zasnova je prilagojena ohišjem majhnih naprav, pas 868 MHz pa zagotavlja, da lahko kritični alarmni signal zanesljivo doseže pomoč globoko v zgradbi.
Prednost oblikovanja: Zakaj notranji FPC?
Izbira antene FPC namesto toge antene PCB ali zunanje bičaste antene nudi očitne prednosti za načrtovanje izdelkov naslednje generacije.
Estetika in uporabnost: Odprava zunanjih anten ustvari čistejšo in uporabniku prijaznejšo zasnovo izdelka.
Vzdržljivost in varnost: Zaščita antene v zaprtem ohišju drastično podaljša življenjsko dobo naprave, saj jo zaščiti pred fizičnimi udarci, vlago, prahom in izpostavljenostjo UV.
Prilagodljivost nastavitve: Kabel 1,37 mm omogoča natančno postavitev elementa antene, da se doseže najboljša možna zmogljivost po dokončanju ohišja, kar je ključni korak, ki je pogosto nemogoč pri antenah, nameščenih neposredno na PCB. To olajša nastavitev antene stran od baterijskih sklopov in kovinskih komponent – dveh najpomembnejših vzrokov za poslabšanje zmogljivosti RF v kompaktnih napravah.
Ne dovolite, da omejitve oblikovanja omejijo vaš brezžični izdelek dolgega dosega. Izberite 868MHz notranjo FPC anteno s kablom 1,37 za optimalno mešanico zmogljivosti, prilagodljivosti in diskretnosti.
