في عالم إنترنت الأشياء (IoT) والشبكات واسعة النطاق منخفضة الطاقة (LPWAN) ، غالبًا ما يكون الأداء مقيدًا بالحجم. يعد دمج هوائي موثوق به وعالي الكسب في هيكل جهاز صغير الحجم وأنيق دون التضحية بسلامة الإشارة تحديًا بالغ الأهمية. سواء كنت تقوم ببناء جهاز استشعار ذكي للمدينة، أو جهاز تعقب طبي، أو جهاز مراقبة صناعي، يحتاج جهازك إلى الوصول إلى مسافة كيلومترات مع الحفاظ على السرية والقوة.
نقدم لكم عالي الكفاءة بتردد 868 ميجاهرتز هوائي الدائرة المطبوعة الداخلية المرنة (FPC) . تم تصميم هذا الحل خصيصًا لتقديم أفضل أداء متعدد الاتجاهات في فئته في النطاق الأوروبي (EU868) والنطاق الصناعي والعلمي والطبي (ISM) المهم. تم تصميمه لتحقيق التكامل السلس، فهو يوفر نطاقًا قويًا للهوائي الأكبر في شكل رقيق ومرن. إلى جانب صغير للغاية مقاس 1.37 مم كابل متحد المحور ، يضمن هذا الهوائي أقصى قدر من المرونة في الوضع والحد الأدنى من توهين الإشارة، مما يسمح أخيرًا لتطبيقك طويل المدى بتحقيق إمكاناته الكاملة دون التنازل.
الهندسة الدقيقة: الميزات والمواصفات الأساسية
تم تصميم نظام الهوائي هذا لتحقيق أعلى مستوى من التكامل وأداء الترددات اللاسلكية، وهو متخصص في نطاقات التردد الفرعية جيجاهرتز التي تحدد تقنية LPWAN الحديثة.
تحسين أداء النطاق 868 ميجاهرتز
يعد التردد 868 ميجاهرتز هو العمود الفقري لعمليات نشر LoRaWAN و Sigfox في جميع أنحاء أوروبا ومناطق أخرى مختلفة، وهو يحظى بتقدير كبير لاختراقه الممتاز للمباني ونطاقه الممتد على بعد كيلومتر.
التردد: 868 ميجا هرتز (الأمثل للتشغيل من 863 ميجا هرتز إلى 870 ميجا هرتز ).
نوع الهوائي: هوائي ثنائي القطب للدوائر المطبوعة المرنة (FPC) . يضمن هذا البناء إشعاعًا عالي الكفاءة في حزمة رقيقة وخفيفة الوزن بشكل ملحوظ.
الاستقطاب: خطي.
نمط الإشعاع: متعدد الاتجاهات ( تغطية 360∘ )، مما يضمن نقل إشارة ثابت بغض النظر عن اتجاه الجهاز.
المعاوقة: 50 Ω القياسية، مما يضمن التوافق المثالي والحد الأقصى لنقل الطاقة مع جميع أجهزة إرسال واستقبال الترددات اللاسلكية الرائدة.
VSWR: المنخفض (VSWR) نسبة الموجة الدائمة ذات الجهد عبر النطاق، مما يضمن الحد الأدنى من انعكاس الإشارة والحد الأقصى من الطاقة المشعة.
مجموعة كابلات محورية رفيعة للغاية مقاس 1.37 مم
تعتبر مجموعة الكابلات هي المفتاح للتكامل المرن، حيث توفر المسافة اللازمة بين وحدة التردد اللاسلكي والموقع الأمثل لوضع الهوائي.

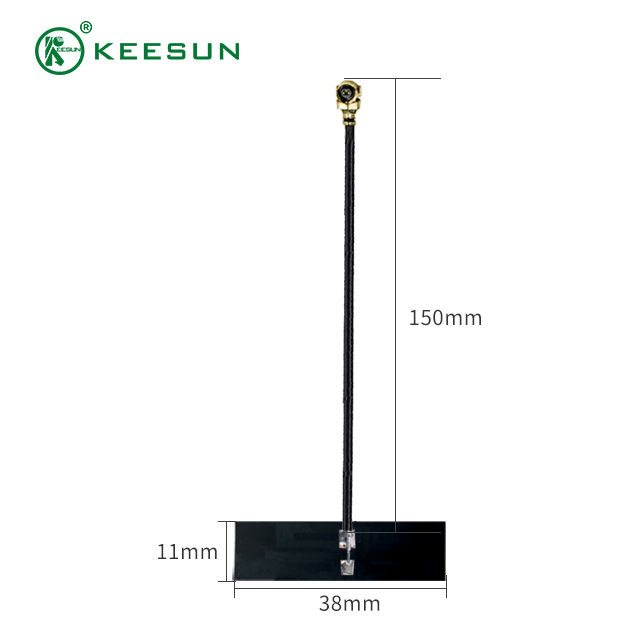

نوع الكابل: كابل محوري صغير 1.37 ملم . هذا محور فائق الدقة رائد في الصناعة ومعروف بمرونته الميكانيكية وقطره الأدنى (1.37 ملم).
طول الكابل: 868 ملم (0.868 متر) . يوفر هذا الطول الكبير مرونة بالغة الأهمية، مما يمكّن المهندسين من وضع العنصر المشع بعيدًا عن مصادر الضوضاء مثل البطاريات أو الدروع المعدنية أو الدوائر الرقمية، والتي يمكن أن تؤدي إلى انخفاض الأداء بشدة.
الموصل: يتم إنهاؤه عادةً بموصل U.FL/IPEX/MHF (أو قابل للتخصيص)، مما يسهل الاتصال الآمن والمباشر بلوحة PCB الرئيسية للجهاز.
المرونة والتوجيه: يتميز الكابل مقاس 1.37 مم بمرونة أكبر بكثير من البدائل الأكثر سمكًا، مما يجعل الانحناءات ذات نصف القطر الضيق ومسارات التوجيه المعقدة داخل حاويات صغيرة الحجم أو غير منتظمة الشكل واضحة ومباشرة.
التكامل والمتانة
يركز التصميم الميكانيكي على سهولة التركيب والموثوقية طويلة المدى في البيئات القاسية.
التثبيت: يتميز عالي الجودة بظهر لاصق 3M من أجل لصق بسيط ودائم للتقشير واللصق على الأسطح غير المعدنية (عبوات بلاستيكية أو زجاجية).
عامل الشكل: نحيف وخفيف الوزن، مما يقلل من التأثير على الحجم الإجمالي لمنتجك وميزانية الوزن.
النطاق البيئي: نطاق درجة حرارة التشغيل القوي (على سبيل المثال، - 40∘ درجة مئوية إلى + 85∘ درجة مئوية )، مناسب لكل شيء بدءًا من حاويات الخدمات اللوجستية المجمدة وحتى المعدات الصناعية التي تتعرض لأشعة الشمس.
سيناريوهات التطبيق: حيث يلتقي التقدير بالمسافة
يعد هوائي FPC بتردد 868 ميجا هرتز هو الخيار المفضل لأي منتج يجب أن يكون مغلقًا ومضغوطًا ومتصلًا عبر مسافات طويلة في نطاق ISM الأوروبي.
المرافق الذكية والقياس (AMI)
العدادات الذكية (المياه والغاز والكهرباء): تم دمج FPC داخل مبيت العداد المغلق. وتضمن مرونته وشكله المنخفض عدم تداخله مع المكونات الداخلية، بينما يوفر التردد 868 ميجا هرتز النطاق المطلوب لجمع البيانات المركزية عبر الأحياء. يضمن الوضع الداخلي الحماية ضد الطقس والعبث.
مراقبة البنية التحتية عن بعد: يجب أن يتم وضع أجهزة مراقبة خطوط الأنابيب أو الجسور أو الظروف البيئية بشكل سري وأن تكون متينة للغاية. يضمن نظام هوائي FPC بقاء العلبة مغلقة تمامًا (تصنيف IP67/IP68).
الخدمات اللوجستية وتتبع الأصول
أجهزة تعقب GPS/LoRa الداخلية: تستخدم في حاويات الشحن أو المركبات أو أجهزة تعقب البضائع الثمينة. يتم لصق هوائي FPC بالجزء الداخلي من غلاف وحدة التتبع، مما يوفر تصميمًا قويًا ومحميًا بالكامل وغير مرئي من الخارج، مما يمنع التلف العرضي أو الإزالة المتعمدة.
تتبع الحيوانات الأليفة والماشية: مضمن في أطواق صغيرة أو علامات أذن، حيث قد يشكل الهوائي البارز خطراً. يعد عامل الشكل الصغير جدًا أمرًا حيويًا لراحة الحيوان وقوته.
الأمن وأتمتة المنزل
أجهزة استشعار الأمان اللاسلكية: مدمجة في جهات اتصال الباب/النافذة أو أجهزة إنذار الدخان أو أجهزة كشف الحركة. تتطلب هذه الأجهزة نطاقًا داخليًا/خارجيًا جماليًا نظيفًا وموثوقًا للتواصل مع المحور المركزي. يتيح تصميم FPC تصميمًا نحيفًا وجذابًا للمنتج.
أنظمة الاستجابة للطوارئ الشخصية (PERS): تستخدم في المعلقات الطبية أو السلامة التي يمكن ارتداؤها. يتوافق التصميم المرن مع أغلفة الأجهزة الصغيرة، ويضمن النطاق 868 ميجاهرتز إمكانية وصول إشارة التنبيه الحرجة إلى المساعدة بشكل موثوق من أعماق المبنى.
ميزة التصميم: لماذا FPC الداخلي؟
يوفر اختيار هوائي FPC على هوائي ثنائي الفينيل متعدد الكلور الصلب أو هوائي سوطي خارجي مزايا واضحة لتصميم منتجات الجيل التالي.
الجماليات وسهولة الاستخدام: يؤدي التخلص من الهوائيات الخارجية إلى إنشاء تصميم منتج أنظف وأكثر ملاءمة للمستهلك.
المتانة والسلامة: تعمل حماية الهوائي داخل حاوية محكمة الغلق على زيادة عمر الجهاز بشكل كبير عن طريق حمايته من التأثير الجسدي والرطوبة والغبار والتعرض للأشعة فوق البنفسجية.
مرونة الضبط: يسمح الكابل مقاس 1.37 مم بوضع عنصر الهوائي بدقة لتحقيق أفضل أداء ممكن بعد الانتهاء من العلبة، وهي خطوة حاسمة غالبًا ما تكون مستحيلة مع الهوائيات المثبتة مباشرة على PCB. وهذا يسهل ضبط الهوائي بعيدًا عن مجموعات البطاريات والمكونات المعدنية، وهما السببان الأكثر أهمية لتدهور أداء التردد اللاسلكي في الأجهزة المدمجة.
لا تدع قيود التصميم تحد من منتجك اللاسلكي طويل المدى. اختر هوائي FPC الداخلي بسرعة 868 ميجاهرتز مع كابل 1.37 للحصول على مزيج مثالي من الأداء والمرونة والتقدير.
