No mundo da Internet das Coisas (IoT) e das redes de área ampla de baixo consumo de energia (LPWAN) , o desempenho costuma ser limitado pelo tamanho. Integrar uma antena confiável e de alto ganho em um chassi de dispositivo compacto e elegante sem sacrificar a integridade do sinal é um desafio crítico. Esteja você construindo um sensor de cidade inteligente, um rastreador médico ou um monitor industrial, seu dispositivo precisa chegar a quilômetros de distância enquanto permanece discreto e robusto.

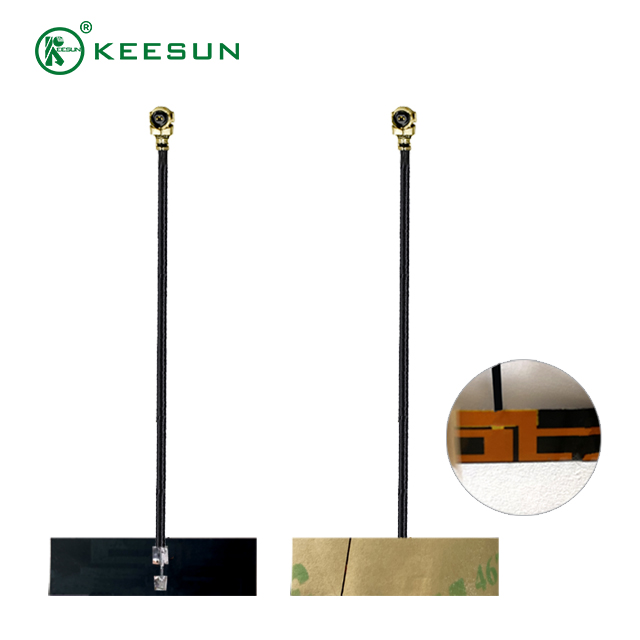

Apresentando nossa de alta eficiência antena interna de circuito impresso flexível (FPC) de 868 MHz . Esta solução foi desenvolvida especificamente para oferecer o melhor desempenho omnidirecional da categoria na crucial banda europeia (EU868) e global industrial, científica e médica (ISM). Projetado para integração perfeita, ele fornece o alcance poderoso de uma antena maior em um formato flexível e fino como wafer. Acoplada a um ultraminiatura de 1,37 mm cabo coaxial , esta antena garante flexibilidade máxima no posicionamento e atenuação mínima do sinal, permitindo finalmente que sua aplicação de longo alcance atinja todo o seu potencial sem compromisso.
Engenharia de precisão: principais recursos e especificações
Este sistema de antena foi projetado para o mais alto nível de integração e desempenho de RF, especializado nas bandas de frequência Sub-GHz que definem a moderna tecnologia LPWAN.
Desempenho otimizado da banda de 868 MHz
A frequência de 868 MHz é a espinha dorsal das implantações LoRaWAN e Sigfox em toda a Europa e em várias outras regiões, valorizada por sua excelente penetração em edifícios e alcance de quilômetros.
Frequência: 868 MHz (otimizado para operação 863 de MHz a 870 MHz ).
Tipo de antena: de circuito impresso flexível (FPC) . Antena dipolo Esta construção garante radiação de alta eficiência em um pacote extremamente fino e leve.
Polarização: Linear.
Padrão de radiação: Omnidirecional ( 360∘ cobertura), garantindo transmissão de sinal consistente independentemente da orientação do dispositivo.
Impedância: padrão 50 Ω , garantindo compatibilidade perfeita e máxima transferência de potência com todos os principais transceptores e módulos de RF.
VSWR: Relação de ondas estacionárias de baixa tensão (VSWR) em toda a banda, garantindo mínima reflexão do sinal e máxima potência irradiada.
Conjunto de cabo coaxial ultrafino de 1,37 mm
A montagem do cabo é a chave para uma integração flexível, proporcionando a distância necessária entre o módulo de RF e o local ideal de posicionamento da antena.
Tipo de cabo: Cabo micro coaxial de 1,37 mm . Este é um cabo coaxial ultrafino líder do setor, conhecido por sua flexibilidade mecânica e diâmetro mínimo (1,37 mm).
Comprimento do cabo: 868 mm (0,868 metros) . Esse comprimento generoso proporciona flexibilidade crítica, permitindo que os engenheiros posicionem o elemento radiante longe de fontes de ruído, como baterias, blindagens metálicas ou circuitos digitais, que podem degradar gravemente o desempenho.
Conector: Normalmente terminado com um conector U.FL/IPEX/MHF (ou personalizável), facilitando uma conexão segura e de encaixe à PCB principal do dispositivo.
Flexibilidade e roteamento: o cabo de 1,37 mm é muito mais flexível do que alternativas mais espessas, tornando simples curvas de raio estreito e caminhos de roteamento complexos dentro de gabinetes compactos ou de formato irregular.
Integração e Durabilidade
O projeto mecânico concentra-se na facilidade de instalação e na confiabilidade de longo prazo em ambientes agressivos.
Montagem: Apresenta um de alta qualidade adesivo 3M para fixação simples e permanente em superfícies não metálicas (invólucros de plástico ou vidro).
Fator de forma: fino e leve, minimizando o impacto no tamanho geral e no orçamento de peso do seu produto.
Faixa Ambiental: Faixa robusta de temperatura operacional (por exemplo, − 40∘ C a + 85∘ C ), adequada para tudo, desde contêineres logísticos congelados até equipamentos industriais queimados pelo sol.
Cenários de aplicação: onde a discrição encontra a distância
A Antena FPC de 868 MHz é a escolha preferida para qualquer produto que deva ser selado, compacto e comunicar por longas distâncias na banda ISM europeia.
Utilitário e medição inteligentes (AMI)
Medidores Inteligentes (Água, Gás, Energia Elétrica): O FPC está integrado dentro da caixa selada do medidor. Sua flexibilidade e baixo perfil garantem que não interfira nos componentes internos, enquanto a frequência de 868 MHz fornece o alcance necessário para a coleta centralizada de dados nas vizinhanças. A colocação interna garante proteção contra intempéries e adulterações.
Monitoramento Remoto de Infraestrutura: Dispositivos para monitoramento de dutos, pontes ou condições ambientais precisam ser colocados discretamente e altamente duráveis. O sistema de antena FPC garante que o gabinete permaneça completamente vedado (classificação IP67/IP68).
Logística e Rastreamento de Ativos
Rastreadores GPS/LoRa internos: usados em contêineres, veículos ou rastreadores de carga valiosa. A antena FPC é aderida ao interior da caixa da unidade de rastreamento, oferecendo um design robusto, totalmente protegido e invisível do lado de fora, evitando danos acidentais ou remoção intencional.
Rastreamento de animais de estimação e gado: Incorporado em pequenas coleiras ou brincos, onde uma antena saliente seria um perigo. O formato ultrapequeno é vital para o conforto e robustez do animal.
Segurança e Automação Residencial
Sensores de segurança sem fio: Integrados em contatos de portas/janelas, alarmes de fumaça ou detectores de movimento. Esses dispositivos exigem uma estética limpa e um alcance interno/externo confiável para se comunicarem com um hub central. O design do FPC permite um design de produto fino e atraente.
Sistemas Pessoais de Resposta a Emergências (PERS): Usados em pingentes médicos ou de segurança vestíveis. O design flexível se adapta a gabinetes de dispositivos pequenos e a banda de 868 MHz garante que o sinal de alerta crítico possa alcançar ajuda de maneira confiável no interior de um edifício.
A vantagem do design: por que FPC interno?
A escolha de uma antena FPC em vez de uma antena PCB rígida ou uma antena chicote externa oferece vantagens claras para o design de produtos de próxima geração.
Estética e usabilidade: A eliminação de antenas externas cria um design de produto mais limpo e fácil de usar.
Durabilidade e segurança: Proteger a antena dentro de um gabinete selado aumenta drasticamente a vida útil do dispositivo, protegendo-o contra impactos físicos, umidade, poeira e exposição aos raios UV.
Flexibilidade de ajuste: O cabo de 1,37 mm permite o posicionamento preciso do elemento da antena para obter o melhor desempenho possível após a finalização do gabinete, uma etapa crucial muitas vezes impossível com antenas montadas diretamente em PCB. Isso facilita o ajuste da antena longe de baterias e componentes metálicos – as duas causas mais significativas de degradação do desempenho de RF em dispositivos compactos.
Não deixe que restrições de design limitem seu produto sem fio de longo alcance. Escolha a antena FPC interna de 868 MHz com cabo 1,37 para uma combinação ideal de desempenho, flexibilidade e discrição.
