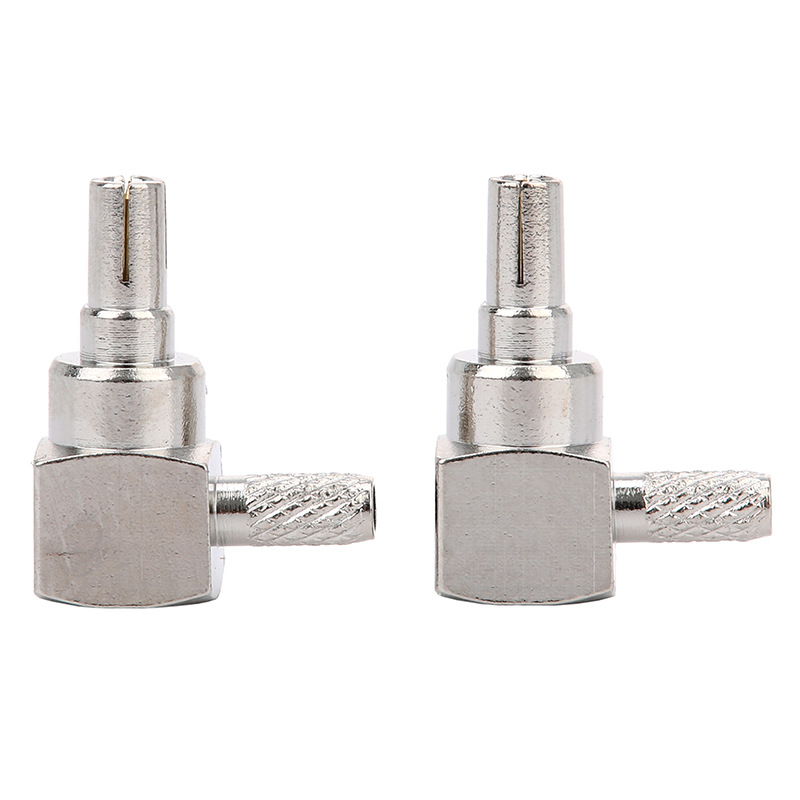

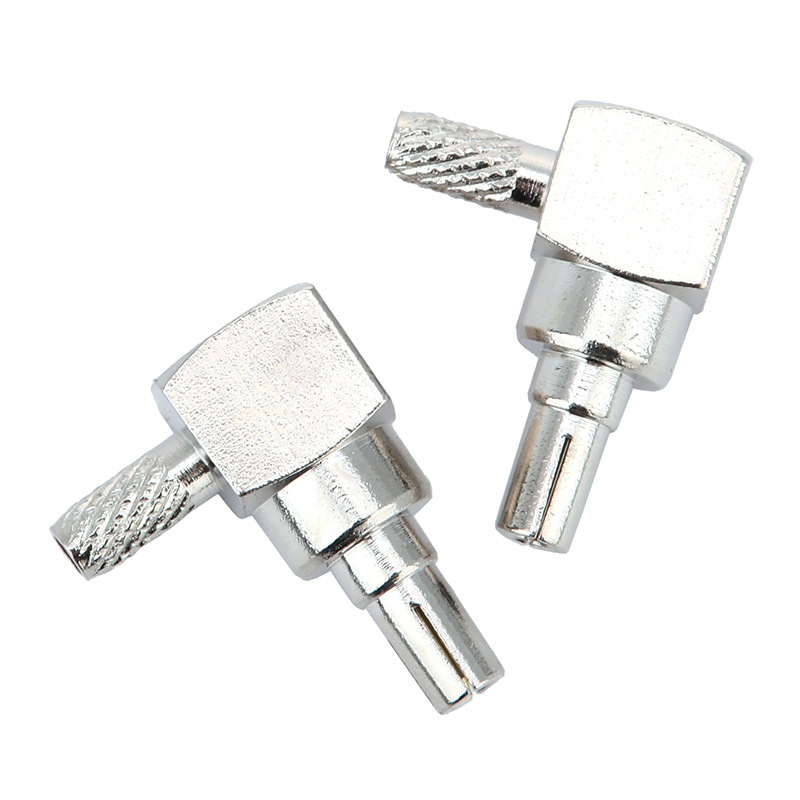

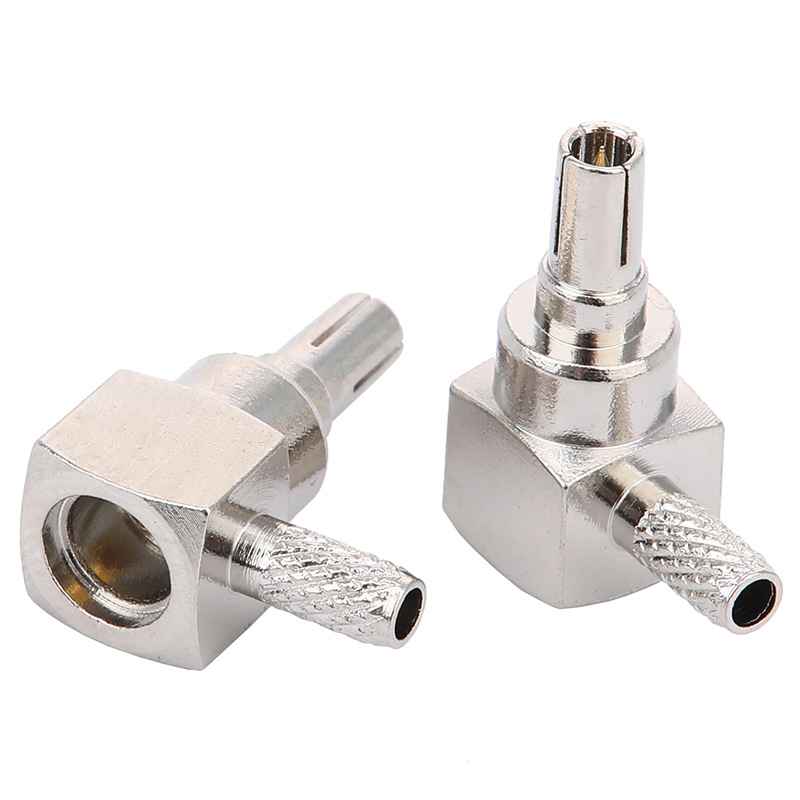

0~3GHz CRC9 Zagięte pod kątem 90 stopni męskie, całkowicie miedziane złącze RF RG178 RG3 16 RG174

Ⅰ. Podstawowe parametry

1. Model i typ

• Typ złącza : CRC9, męskie złącze RF z wygięciem 90 stopni.

• Zakres częstotliwości : 0 - 3 GHz. Obejmuje główne pasma częstotliwości komunikacji bezprzewodowej, w tym scenariusze 2G, 3G i części 4G, zapewniając stabilną transmisję sygnału RF.

2. Materiał i struktura

• Materiał : Główny korpus wykonany jest w całości z miedzi, charakteryzującej się doskonałą przewodnością elektryczną i wydajnością transmisji sygnału, redukując utratę sygnału. Obudowa może być niklowana (lub w razie potrzeby innymi niestandardowymi powłokami), co zwiększa odporność na zużycie, odporność na korozję i wydłuża żywotność.

• Struktura : Konstrukcja z zagięciem 90 stopni nadaje się do instalacji w scenariuszach o ograniczonej przestrzeni, ułatwiając zginanie i prowadzenie kabli, unikając zakłóceń sygnału i poprawiając elastyczność instalacji.

3. Kompatybilne kable

• Kompatybilny ze zwykłymi kablami RF, takimi jak RG178, RG316 i RG174. Dopasowuje się do impedancji charakterystycznej 50Ω, zapewniając dopasowanie transmisji sygnału, redukując odbicia i gwarantując integralność sygnału.

Ⅱ. Zalety wydajności

1. Transmisja sygnału

• Całkowicie miedziany materiał i precyzyjna konstrukcja konstrukcyjna umożliwiają niską tłumienność wtrąceniową i wysoką izolację transmisji w paśmie częstotliwości 0 - 3 GHz. Zapewnia czyste i stabilne sygnały RF, odpowiednie do połączeń antenowych urządzeń takich jak karty sieci bezprzewodowej, terminale IoT i drony, poprawiając odbiór sygnału i jakość transmisji.

2. Możliwość dostosowania do środowiska

• Dzięki miedzi i zabezpieczeniom galwanicznym może pracować stabilnie w środowiskach od -40 ℃ do 85 ℃ (dostępne są wersje odporne na temperaturę dostosowane do środowisk specjalnych). Radzi sobie ze zmianami temperatury, wilgotnością i niewielką korozją, np. w urządzeniach pomocniczych zewnętrznych stacji bazowych i przemysłowych urządzeniach monitorujących IoT, zapewniając niezawodność połączenia.

3. Wydajność mechaniczna

• Kolano 90 stopni ma dobrą wytrzymałość mechaniczną, a cykl wtyku jest ponad 500 razy (przy normalnym użytkowaniu). Połączenie interfejsu jest trwałe, odporne na wibracje i wstrząsy. W sytuacjach, w których często się przemieszczasz, np. w przypadku urządzeń bezprzewodowych montowanych w pojazdach i mobilnych terminali monitorujących, nadal może utrzymywać stabilne połączenie.

Ⅲ. Scenariusze zastosowań

• Elektronika użytkowa : bezprzewodowe karty sieciowe, przenośne urządzenia Wi-Fi itp. można podłączyć do anten o wzmocnieniu zewnętrznym w celu optymalizacji sygnału; Adaptery Bluetooth i małe moduły RF zapewniają połączenia RF w niewielkich przestrzeniach.

• Internet rzeczy (IoT) : inteligentne czujniki, terminale LoRa, urządzenia NB - IoT, podłączane do anten lub modułów RF w wąskich środowiskach instalacyjnych, zapewniając stabilną bezprzewodową transmisję danych.

• Sprzęt przemysłowy : anteny do transmisji danych dla dronów, przemysłowe terminale sterowania bezprzewodowego, wykorzystują zagięcie 90 stopni w celu dostosowania do okablowania kadłuba, a całkowicie miedziany materiał zapewnia stabilne sygnały w złożonych warunkach pracy.

• Testowanie komunikacji : W laboratoryjnych scenariuszach testowania i debugowania sygnału RF jest używany z kablami serii RG w celu dokładnego przesyłania sygnałów, pomagając w weryfikacji działania urządzenia i kalibracji parametrów.

Ⅳ. Instalacja i użytkowanie

1. Kroki instalacji

1. Zdejmowanie izolacji z kabli : Zgodnie z wymaganiami kompatybilnych kabli (RG178/RG316/RG174 itp.) zdejmij powłokę zewnętrzną, warstwę ekranującą i warstwę izolacyjną, aby odsłonić odpowiednią długość rdzenia wewnętrznego.

2. Lutowanie/zaciskanie : Przylutuj (lub zaciśnij, w zależności od konstrukcji produktu) wewnętrzny rdzeń kabla do środkowego styku złącza i niezawodnie połącz warstwę ekranującą z osłoną złącza, aby zapewnić parametry elektryczne.

3. Kontrola : Po instalacji sprawdź, czy interfejs jest solidny i czy kabel nie jest uszkodzony. Do wstępnego wykrywania ciągłości i dopasowania impedancji można zastosować multimetr.

2. Środki ostrożności podczas użytkowania

• Unikaj nadmiernego zginania i ciągnięcia połączenia między złączem a kablem, aby zapobiec uszkodzeniu; regularnie czyść interfejs, aby usunąć kurz i warstwy tlenków, utrzymując jakość transmisji sygnału; w środowiskach specjalnych (takich jak silne zakłócenia elektromagnetyczne, ekstremalna temperatura i wilgotność) zaleca się stosowanie akcesoriów ochronnych w celu przedłużenia żywotności produktu.

Ⅴ. Personalizacja i obsługa posprzedażna

• Usługi dostosowywania : dostosowywanie powłok (złoto, nikiel itp.), długości kabli i oznaczeń jest obsługiwane w celu zaspokojenia spersonalizowanych potrzeb różnych branż i urządzeń.

• Gwarancja posprzedażna : Zapewniamy roczną gwarancję (uszkodzenia inne niż spowodowane przez człowieka). W okresie gwarancyjnym w przypadku problemów takich jak nieprawidłowa transmisja sygnału i uszkodzenie konstrukcji mechanicznej oferowana jest bezpłatna naprawa lub wymiana; profesjonalny zespół techniczny reaguje 7×12 godzin, aby pomóc w rozwiązywaniu problemów instalacyjnych i użytkowych, zapewniając stabilną pracę urządzeń.
