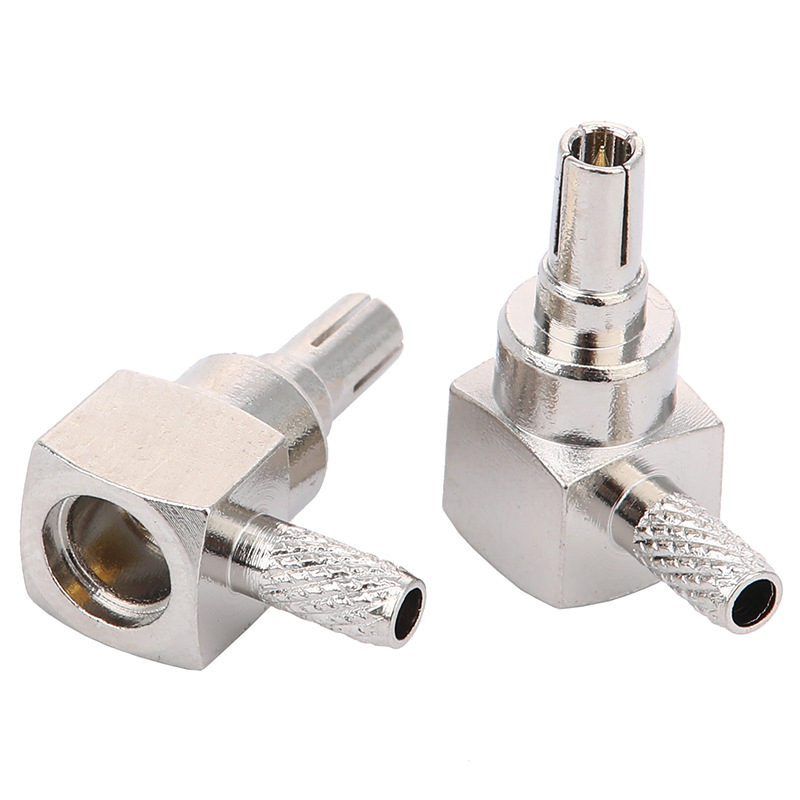

0~3GHz CRC9 90도 벤드 남성 전체 구리 RF 커넥터 RG178 RG3 16 RG174

Ⅰ. 기본 매개변수

1. 모델 및 유형

• 커넥터 유형 : CRC9 90도 굴곡형 수형 RF 커넥터.

• 주파수 범위 : 0 - 3GHz. 2G, 3G 및 4G 시나리오의 일부를 포함한 주류 ​​무선 통신 주파수 대역을 포괄하여 안정적인 RF 신호 전송을 보장합니다.

2. 재료 및 구조

• 재질 : 본체는 모두 구리로 제작되어 전기 전도성과 신호 전송 성능이 뛰어나 신호 손실을 줄여줍니다. 쉘은 니켈 도금(또는 필요에 따라 기타 맞춤형 도금)이 가능하여 내마모성, 내식성을 강화하고 서비스 수명을 연장합니다.

• 구조 : 90도 굽힘 설계는 공간이 제한된 시나리오에 설치하기에 적합하며 케이블 굽힘 및 라우팅을 용이하게 하고 신호 간섭을 피하며 설치 유연성을 향상시킵니다.

3. 호환 케이블

• RG178, RG316, RG174 등 일반적인 RF 케이블과 호환됩니다. 50Ω 특성 임피던스를 일치시켜 신호 전송 일치를 보장하고 반사를 줄이며 신호 무결성을 보장합니다.

Ⅱ. 성능상의 이점

1. 신호 전송

• 전체 구리 소재와 정밀한 구조 설계로 0~3GHz 주파수 대역 내에서 낮은 삽입 손실과 높은 절연 전송이 가능합니다. 무선 네트워크 카드, IoT 단말기, 드론과 같은 장치의 안테나 연결에 적합한 명확하고 안정적인 RF 신호를 보장하여 신호 수신 및 전송 품질을 향상시킵니다.

2. 환경 적응성

• 구리 소재 및 도금 보호 기능을 통해 -40℃ ~ 85℃ 환경에서 안정적으로 작동할 수 있습니다(특수 환경에 적합한 맞춤형 내열 버전 제공). 실외 기지국 보조 장비 및 산업용 IoT 모니터링 장치와 같은 온도 변화, 습도 및 약간의 부식 시나리오를 처리할 수 있어 연결 신뢰성을 보장합니다.

3. 기계적 성능

• 90도 굽힘은 기계적 강도가 우수하고 플러그-인 주기가 500회 이상입니다(정상 사용 시). 인터페이스 연결은 견고하고 진동과 흔들림에 강합니다. 차량 탑재 무선 장치, 모바일 모니터링 단말기 등 이동이 잦은 상황에서도 안정적인 연결을 유지할 수 있습니다.

Ⅲ. 응용 시나리오

• 가전제품 : 무선 네트워크 카드, 휴대용 Wi-Fi 장치 등은 외부 이득 안테나에 연결하여 신호를 최적화합니다. Bluetooth 어댑터와 소형 RF 모듈은 컴팩트한 공간에서 RF 연결을 구현합니다.

• 사물인터넷(IoT) : 스마트 센서, LoRa 단말기, NB - IoT 기기를 좁은 설치 환경에서 안테나나 RF 모듈에 연결해 안정적인 무선 데이터 전송을 보장합니다.

• 산업용 장비 : 드론 데이터 전송 안테나, 산업용 무선 제어 단말기는 90도 굴곡을 사용하여 동체 배선에 적응하고 전체 구리 재질은 복잡한 작업 조건에서도 안정적인 신호를 보장합니다.

• 통신 테스트 : 실험실 RF 신호 테스트 및 디버깅 시나리오에서 RG 시리즈 케이블과 함께 사용되어 신호를 정확하게 전송하고 장치 성능 검증 및 매개변수 교정을 지원합니다.

Ⅴ. 설치 및 사용법

1. 설치 단계

1. 케이블 피복 벗기기 : 호환 케이블(RG178/RG316/RG174 등)의 요구 사항에 따라 외부 피복, 차폐층 및 절연층을 벗겨 내부 코어의 적절한 길이를 노출시킵니다.

2. 납땜/압착 : 케이블 내부 코어를 커넥터 중앙 핀에 납땜(또는 제품 설계에 따라 압착)하고 차폐층을 커넥터 쉘에 안정적으로 연결하여 전기적 성능을 보장합니다.

3. 검사 : 설치 후 인터페이스가 견고한지, 케이블이 손상되었는지 확인하십시오. 연속성과 임피던스 매칭을 사전에 감지하기 위해 멀티미터를 사용할 수 있습니다.

2. 사용상의 주의사항

• 손상을 방지하려면 커넥터와 케이블 사이의 연결부를 과도하게 구부리거나 당기지 마십시오. 정기적으로 인터페이스를 청소하여 먼지와 산화물 층을 제거하고 신호 전송 품질을 유지하십시오. 특수한 환경(예: 강한 전자기 간섭, 극심한 온도 및 습도)에서는 제품 수명을 연장하기 위해 보호 액세서리를 사용하는 것이 좋습니다.

Ⅴ. 맞춤화 및 애프터 서비스

• 맞춤화 서비스 : 다양한 산업 및 장치의 개인화된 요구 사항을 충족할 수 있도록 도금(금, 니켈 등), 케이블 길이 및 표시의 맞춤화가 지원됩니다.

• 판매 후 보증 : 1년 보증을 제공합니다(사람이 아닌 손상). 보증 기간 동안 비정상적인 신호 전송, 기계 구조 손상 등의 문제에 대해서는 무료로 수리 또는 교체해 드립니다. 전문 기술팀이 7×12시간 응답하여 설치 및 사용 문제 해결을 지원하고 장치의 안정적인 작동을 보장합니다.
