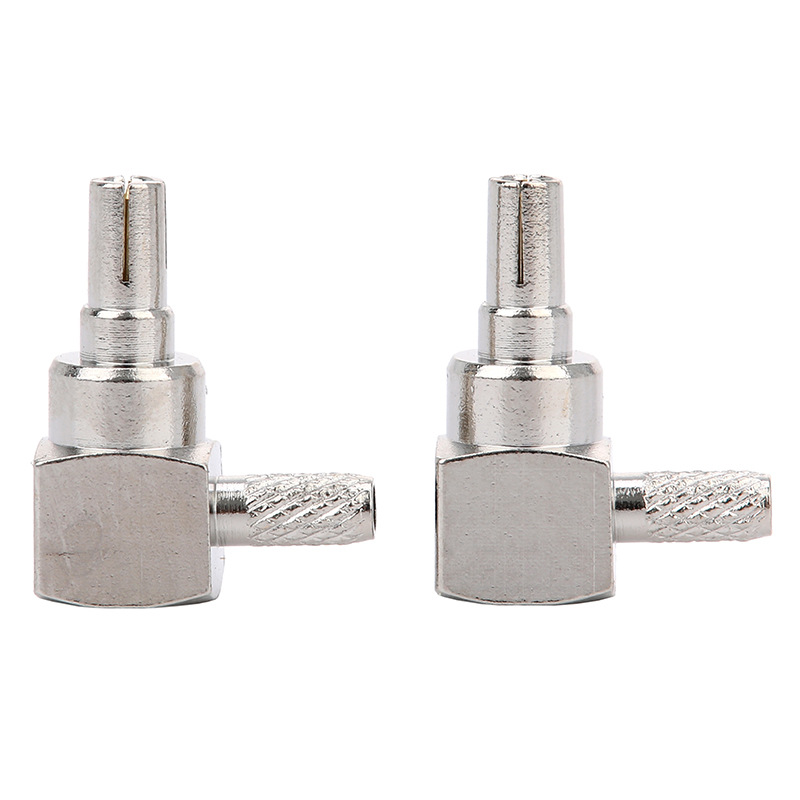

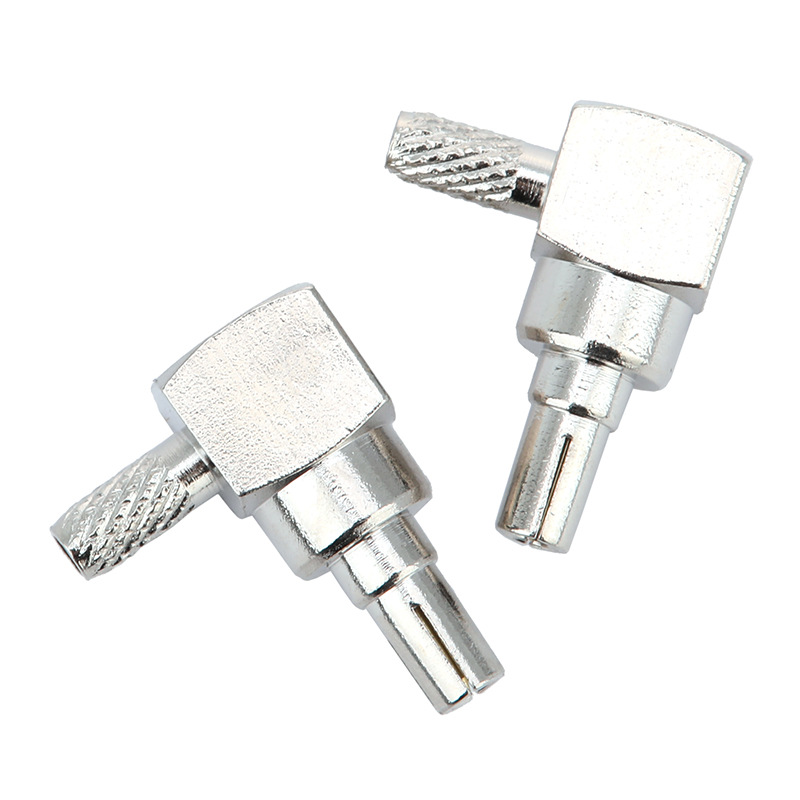

0~3GHz CRC9 90-stupňový zahnutý samec celoměděný RF konektor RG178 RG3 16 RG174

Ⅰ. Základní parametry

1. Model a typ

• Typ konektoru : CRC9 90-stupňový ohybový samec RF konektor.

• Frekvenční rozsah : 0 - 3 GHz. Pokrývá běžná frekvenční pásma bezdrátové komunikace, včetně 2G, 3G a části scénářů 4G, a zajišťuje stabilní přenos RF signálu.

2. Materiál a struktura

• Materiál : Hlavní tělo je vyrobeno z celé mědi, vyznačuje se vynikající elektrickou vodivostí a výkonem přenosu signálu, což snižuje ztráty signálu. Plášť může být poniklovaný (nebo jiné vlastní pokovení podle potřeby), což zvyšuje odolnost proti opotřebení, odolnost proti korozi a prodlužuje životnost.

• Struktura : Konstrukce ohybu 90 stupňů je vhodná pro instalaci v prostorově omezených scénářích, usnadňuje ohýbání a vedení kabelů, zabraňuje rušení signálu a zlepšuje flexibilitu instalace.

3. Kompatibilní kabely

• Kompatibilní s běžnými RF kabely, jako jsou RG178, RG316 a RG174. Vyhovuje charakteristické impedanci 50Ω, zajišťuje přizpůsobení přenosu signálu, snižuje odraz a zaručuje integritu signálu.

Ⅱ. Výkonové výhody

1. Přenos signálu

• Celoměděný materiál a precizní konstrukční provedení umožňují nízký vložný útlum a vysokou izolaci přenosu v frekvenčním pásmu 0 - 3 GHz. Zajišťuje čisté a stabilní RF signály, vhodné pro anténní připojení zařízení, jako jsou bezdrátové síťové karty, IoT terminály a drony, zlepšuje příjem signálu a kvalitu přenosu.

2. Přizpůsobivost prostředí

• S měděným materiálem a ochranou pokovením může pracovat stabilně v prostředích od - 40 ℃ do 85 ℃ (přizpůsobené verze odolné vůči teplotě jsou k dispozici pro speciální prostředí). Dokáže si poradit se změnami teploty, vlhkostí a mírnými scénáři koroze, jako jsou pomocná zařízení venkovních základnových stanic a průmyslová monitorovací zařízení IoT, což zajišťuje spolehlivost připojení.

3. Mechanický výkon

• Ohyb 90 stupňů má dobrou mechanickou pevnost, s cyklem zasunutí více než 500krát (při běžném používání). Připojení rozhraní je pevné, odolné vůči vibracím a otřesům. Ve scénářích s častými pohyby, jako jsou bezdrátová zařízení namontovaná ve vozidle a mobilní monitorovací terminály, může stále udržovat stabilní spojení.

Ⅲ. Aplikační scénáře

• Spotřební elektronika : Bezdrátové síťové karty, přenosná zařízení Wi-Fi atd. se připojují k externím ziskovým anténám pro optimalizaci signálů; Bluetooth adaptéry a malé RF moduly dosahují RF připojení v kompaktních prostorech.

• Internet věcí (IoT) : Chytré senzory, LoRa terminály, NB - IoT zařízení, připojení k anténám nebo RF modulům v úzkých instalačních prostředích, zajišťujících stabilní bezdrátový přenos dat.

• Průmyslové vybavení : Dronové antény pro přenos dat, průmyslové bezdrátové ovládací terminály, použití 90stupňového ohybu pro přizpůsobení kabeláži trupu a celoměděný materiál zajišťuje stabilní signály za složitých pracovních podmínek.

• Testování komunikace : V laboratorních scénářích testování RF signálu a ladění se používá s kabely řady RG k přesnému přenosu signálů, což pomáhá při ověřování výkonu zařízení a kalibraci parametrů.

Ⅳ. Instalace a použití

1. Kroky instalace

1. Odizolování kabelů : Podle požadavků kompatibilních kabelů (RG178/RG316/RG174 atd.) odizolujte vnější plášť, stínící vrstvu a izolační vrstvu, abyste obnažili vhodnou délku vnitřního jádra.

2. Pájení/krimpování : Připájejte (nebo krimpujte, v závislosti na konstrukci produktu) vnitřní jádro kabelu ke středovému kolíku konektoru a spolehlivě připojte stínící vrstvu k plášti konektoru, abyste zajistili elektrický výkon.

3. Kontrola : Po instalaci zkontrolujte, zda je rozhraní pevné a zda není poškozen kabel. Pro předběžnou detekci kontinuity a impedančního přizpůsobení lze použít multimetr.

2. Bezpečnostní opatření při používání

• Vyhněte se nadměrnému ohýbání a tahu za spoj mezi konektorem a kabelem, aby nedošlo k poškození; pravidelně čistěte rozhraní, abyste odstranili prach a oxidové vrstvy, aby byla zachována kvalita přenosu signálu; ve speciálních prostředích (jako je silné elektromagnetické rušení, extrémní teplota a vlhkost) se doporučuje používat ochranné doplňky k prodloužení životnosti produktu.

Ⅴ. Přizpůsobení a poprodejní servis

• Služby přizpůsobení : Přizpůsobení pokovování (zlato, nikl atd.), délek kabelů a značení je podporováno tak, aby vyhovovalo individuálním potřebám různých průmyslových odvětví a zařízení.

• Poprodejní záruka : Poskytněte 1letou záruku (nepoškození způsobené lidským faktorem). Během záruční doby je v případě problémů, jako je abnormální přenos signálu a mechanické poškození konstrukce, nabízena bezplatná oprava nebo výměna; profesionální technický tým reaguje 7×12 hodin, aby pomohl při řešení problémů s instalací a používáním a zajistil stabilní provoz zařízení.
