FPC-antenne Intern Patch 2.4G med koaksialkabel

I den moderne verden av miniatyrelektronikk er utfordringen ikke lenger om en enhet kan kobles til, men hvor godt den kan yte i et stadig mer begrenset og overfylt fysisk rom. Den utbredte bruken av Wi-Fi, Bluetooth og Zigbee – alle opererer i det essensielle 2.4 GHz Industrial, Scientific og Medical ( ISM )-båndet – krever robuste, plasseffektive og lettintegrerte antenneløsninger. løser dette behovet direkte $2.4\text{G}$ FPC Internal Patch-antenne med koaksialkabel , en omhyggelig konstruert komponent som leverer høyeffektiv ytelse fra en ultralav profilformfaktor.

Denne antennen er designet for integrering, ikke avbrudd. Ved å kombinere fleksibiliteten til en fleksibel trykt krets ( $\text{FPC}$) med en velprøvd intern patch -strålingsstruktur, tilbyr den eksepsjonell signalintegritet og rundstrålende dekning spesifikt innstilt for $2400-2500\text{ MHz-}$ området. Den forhåndsmonterte koaksialkabelen med minimal diameter (ofte en 1.13 mm gauge) og mikrokontakten (typisk U.FL eller IPEX ) sikrer en rask, loddefri og svært sikker tilkobling til vertsradiomodulen. Det er det perfekte valget for designere hvis prosjekter krever en trådløs kobling med høy ytelse uten å ofre verdifull PCB- eiendom eller produktestetikk. Denne antennen er en stillegående, kraftig motor for utallige bruksområder, fra forbrukerutstyr til komplekse industrielle sensornettverk.

Teknisk mestring: Nøkkelfunksjoner og spesifikasjoner

Den overlegne ytelsen og allsidigheten til denne antennen er definert av konvergensen av dens nøkkeldesignelementer: det fleksible underlaget, det høyeffektive patchelementet og presisjonskabelsammenstillingen.

Konstruksjon med fleksibel trykt krets ( $\text{FPC}$).

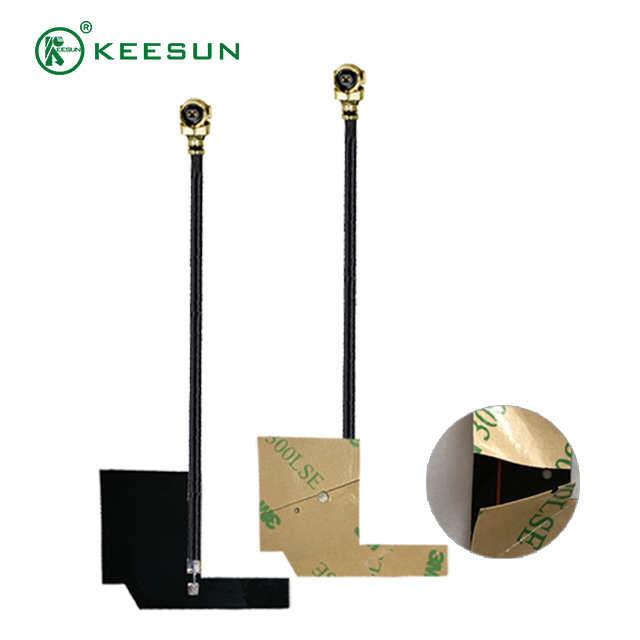

Grunnlaget for antennen er (Flexible Printed Circuit $\text{FPC- substratet}$) . I motsetning til stive PCB- antenner som krever dedikerte, ofte store, flate områder på hovedkretskortet, kan FPC-en bøyes forsiktig, bues eller pakkes inn for å passe til de ikke-konvensjonelle formene til moderne enhetskapsler. Denne ultratynne designen måler bare brøkdeler av en millimeter i tykkelse og gjør at antennen kan festes til det indre dekselet til et produkt ved hjelp av en $3\text{M-}$ klebende bakside med høy styrke . Denne 'pell-and-stick'-installasjonen forenkler monteringsprosessen drastisk, reduserer arbeidskostnadene og gir ingeniører maksimal PCB- designfleksibilitet ved å frigjøre den trådløse modulen fra antennens fysiske fotavtrykk.

Høyeffektiv $2.4\text{ GHz}$ Patch Element

Innstilt nøyaktig for 2.4 GHz- båndet, benytter antennen en Patch -utstrålende elementdesign, som er kjent for sin stabilitet og effektivitet. Det gir et utmerket rundstrålende strålingsmønster, som sikrer at enheten opprettholder en sterk kobling uavhengig av dens orientering i rommet. Kritiske beregninger som Peak Gain (vanligvis i 3 dBi til 5 dBi- området) og et lavspenningsforhold for stående bølge ( $\text{VSWR}$) (ofte $\le 2.0$) bekrefter at minimal strøm reflekteres tilbake til radioen, maksimerer den effektive rekkevidden og minimerer strømforbruket – en avgjørende faktor for batteridrevne enheter. Den spesialiserte patchstrukturen sikrer pålitelig kommunikasjon for høykapasitets Wi-Fi eller energieffektive Bluetooth Low Energy- ( BLE ).applikasjoner

Integrert mikrokoaksialkabelenhet

En kritisk funksjon er den permanent tilkoblede koaksialkabelen , vanligvis en lett og ekstremt fin $1.13\text{ mm}$ (RG $1.13$) kabel. Denne høykvalitetskabelen sikrer en overføringsvei med lavt tap for RF- signalet fra antenneelementet til transceiverbrikken. Sammenstillingen avsluttes med industristandard $\text{U.FL-}$ eller $\text{IPEX}$ -mikrokontakten , som er designet for rask, pålitelig sammenkobling med kompatible kontakter som finnes på de fleste trådløse moduler (som Wi-Fi- eller BLE- brikker). Kabellengden er svært tilpassbar, slik at produktutviklere kan velge den nøyaktige lengden som kreves for å nå radiomodulen fra antennens optimale monteringssted, noe som eliminerer overflødig kabelbulk og unødvendig signaltap.

Allsidige applikasjonsscenarier: Hvor ytelse møter miniatyrisering

Den unike kombinasjonen av funksjoner i 2.4G FPC Internal Patch Antenna gjør den til den beste løsningen for ethvert produkt der det er lite plass og pålitelig trådløs ytelse ikke kan diskuteres.

Wearables og tilkoblede helseenheter

• Bruksområde: Smartklokker, kontinuerlige glukosemonitorer ( CGM ) og treningsmålere.

• Fordelen: Disse enhetene krever nesten usynlige komponenter. FPC - antennens tynne, fleksible kropp kan skjules inne i det buede dekselet eller til og med armbåndsfestepunktet, og sikrer konstant Bluetooth- synkronisering med en smarttelefon for datalogging og brukervarsler uten at det går på bekostning av den elegante industrielle designen.

Forbruker og kommersiell $\text{IoT}$

• Bruksområde: Smarte plugger, nettverkstilkoblede røykvarslere, kompakte sikkerhetskameraer og stemmeassistenter.

• Fordelen: IoT- enheter krever høy pålitelighet i rotete 2.4 GHz hjemmemiljøer. Den interne patchdesignen leverer et robust, rundstrålende signal som er avgjørende for å opprettholde en tilkobling til en sentral ruter eller gateway. Den selvklebende FPC muliggjør diskret plassering i små, estetiske plasthylstre.

Industrielle sensornettverk ( $\text{IIoT}$)

• Bruksområde: Trådløse miljøsensorer, aktivasporere og maskinovervåkingsmoduler i fabrikker eller logistikk.

• Fordelen: Industrielle miljøer er ofte utsatt for støv, fuktighet og vibrasjoner. Ved å montere FPC- antennen internt via den selvklebende baksiden, er den fullstendig beskyttet i enhetens forseglede, robuste hus, noe som sikrer pålitelig langsiktig ytelse for Wi-Fi og Zigbee mesh-nettverk, uten at det går på bekostning av IP- klassifiseringen til kabinettet.

Håndholdt og mobil databehandling

• Bruksområde: Kompakte POS - terminaler, mobile betalingsenheter og bærbare skannere.

• Fordelen: Disse enhetene må fungere pålitelig i ulike detaljhandels- og lagerinnstillinger. Den innebygde FPC- antennen forhindrer ekstern skade, mens 2.4G- innstillingen sikrer kompatibilitet med vanlig kommersiell Wi-Fi -infrastruktur for rask transaksjonsbehandling og dataoverføring.

Sammendrag: Det optimale valget for innebygd trådløs
