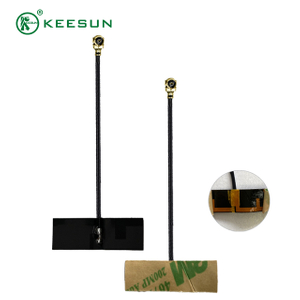

Antena FPC Patch Internal 2.4G dengan kabel koaksial

Dalam dunia elektronik mini modern, tantangannya bukan lagi apakah suatu perangkat dapat dihubungkan, namun seberapa baik perangkat tersebut dapat berfungsi dalam ruang fisik yang semakin terbatas dan padat. Adopsi Wi-Fi, Bluetooth, dan Zigbee yang meluas—semuanya beroperasi pada pita 2.4 GHz Industrial, Scientific, and Medical ( ISM ) yang penting—menuntut solusi antena yang kuat, hemat ruang, dan mudah diintegrasikan. Untuk mengatasi kebutuhan ini secara langsung adalah Antena Patch Internal $2.4\text{G}$ FPC dengan Kabel Koaksial , komponen yang dirancang dengan cermat untuk memberikan kinerja efisiensi tinggi dari faktor bentuk yang sangat sederhana.

Antena ini dirancang untuk integrasi, bukan interupsi. Dengan menggabungkan fleksibilitas Sirkuit Cetak Fleksibel ( $\text{FPC}$) dengan struktur radiasi Patch Internal yang telah terbukti , ia menawarkan integritas sinyal yang luar biasa dan cakupan segala arah yang secara khusus disetel untuk rentang $2400-2500\text{ MHz}$ . Kabel koaksial berdiameter minimal yang sudah terpasang sebelumnya (sering kali berukuran 1.13 mm ) dan konektor mikro (biasanya U.FL atau IPEX ) memastikan koneksi yang cepat, bebas solder, dan sangat aman ke modul radio host. Ini adalah pilihan sempurna bagi desainer yang proyeknya memerlukan tautan nirkabel berkinerja tinggi tanpa mengorbankan PCB atau estetika produk yang berharga. real estate Antena ini merupakan mesin yang senyap dan bertenaga untuk berbagai aplikasi, mulai dari perangkat yang dapat dikenakan konsumen hingga jaringan sensor industri yang kompleks.

Penguasaan Teknis: Fitur dan Spesifikasi Utama

Performa dan keserbagunaan antena ini ditentukan oleh konvergensi elemen desain utamanya: substrat fleksibel, elemen patch efisiensi tinggi, dan rakitan kabel presisi.

Sirkuit Cetak Fleksibel ( $\text{FPC ).}$Konstruksi

Fondasi antena adalah substrat Sirkuit Cetak Fleksibel ( $\text{FPC}$) . Tidak seperti antena kaku PCB yang memerlukan area datar khusus, seringkali besar, pada papan sirkuit utama, FPC dapat ditekuk, dilengkungkan, atau dibungkus dengan lembut agar sesuai dengan bentuk penutup perangkat modern yang tidak konvensional. Dengan ketebalan hanya sepersekian milimeter, desain ultra-tipis ini memungkinkan antena ditempelkan ke casing bagian dalam produk menggunakan $3\text{M berkekuatan tinggi}$ lapisan perekat . Pemasangan 'peel-and-stick' ini secara drastis menyederhanakan proses perakitan, mengurangi biaya tenaga kerja, dan memberikan fleksibilitas desain PCB maksimum kepada para insinyur dengan membebaskan modul nirkabel dari jejak fisik antena.

Efisiensi Tinggi $2.4\text{ GHz}$ Elemen Patch

Disetel secara tepat untuk pita 2.4 GHz , antena ini menggunakan desain elemen pemancar Patch , yang terkenal dengan stabilitas dan efisiensinya. Ini memberikan pola radiasi Omnidireksional yang sangat baik , memastikan bahwa perangkat mempertahankan hubungan yang kuat terlepas dari orientasinya di ruang angkasa. Metrik penting seperti Penguatan Puncak (biasanya dalam kisaran 3 dBi hingga 5 dBi ) dan Rasio Gelombang Berdiri Tegangan (Voltage Standing Wave Ratio/ $\text{VSWR}$) yang rendah (sering kali $\le 2.0$) memastikan bahwa daya minimal dipantulkan kembali ke radio, sehingga memaksimalkan jangkauan efektif dan meminimalkan konsumsi daya—faktor penting untuk perangkat bertenaga baterai. Struktur patch khusus memastikan komunikasi yang andal untuk aplikasi Wi-Fi throughput tinggi atau Bluetooth Low Energy ( BLE ) yang hemat energi.

Rakitan Kabel Mikro-Koaksial Terintegrasi

Fitur penting adalah kabel koaksial yang terpasang secara permanen, biasanya kabel yang ringan dan sangat halus $1.13\text{ mm}$ (RG $1.13$) . Kabel berkualitas tinggi ini memastikan jalur transmisi dengan kerugian rendah untuk sinyal RF dari elemen antena ke chip transceiver. Perakitan diakhiri dengan $\text{U.FL}$ atau $\text{IPEX standar industri}$ konektor mikro , yang dirancang untuk pemasangan yang cepat dan andal ke stopkontak kompatibel yang terdapat pada sebagian besar modul nirkabel (seperti BLE ). chip Wi-Fi atau Panjang kabel dapat disesuaikan, memungkinkan pengembang produk memilih panjang tepat yang diperlukan untuk menjangkau modul radio dari lokasi pemasangan antena yang optimal, sehingga menghilangkan kelebihan kabel dan kehilangan sinyal yang tidak perlu.

Skenario Aplikasi Serbaguna: Dimana Kinerja Bertemu dengan Miniaturisasi

Kombinasi fitur unik pada Antena Patch Internal 2.4G FPC menjadikannya solusi tepat untuk produk apa pun yang memiliki ruang premium dan kinerja nirkabel yang andal tidak dapat ditawar lagi.

Perangkat yang Dapat Dipakai dan Perangkat Kesehatan yang Terhubung

• Kasus Penggunaan: Jam tangan pintar, monitor glukosa berkelanjutan ( CGM ), dan pelacak kebugaran.

• Keuntungannya: Perangkat ini memerlukan komponen yang hampir tidak terlihat. Badan antena FPC yang tipis dan fleksibel dapat disembunyikan di dalam casing melengkung atau bahkan titik pemasangan gelang, memastikan sinkronisasi Bluetooth yang konstan dengan ponsel cerdas untuk pencatatan data dan peringatan pengguna tanpa mengorbankan desain industri yang ramping.

Konsumen dan Komersial $\text{IoT}$

• Kasus Penggunaan: Steker pintar, detektor asap jaringan, kamera keamanan ringkas, dan asisten suara.

• Keuntungannya: Perangkat IoT menuntut keandalan yang tinggi di 2.4 GHz yang berantakan. lingkungan rumah dengan Desain patch internal memberikan sinyal omnidireksional yang kuat yang penting untuk menjaga koneksi ke router atau gateway pusat. berperekat FPC memungkinkan penempatan terpisah dalam casing plastik kecil yang estetis.

Jaringan Sensor Industri ( $\text{IIoT}$)

• Kasus Penggunaan: Sensor lingkungan nirkabel, pelacak aset, dan modul pemantauan mesin di pabrik atau logistik.

• Keuntungannya: Lingkungan industri sering terkena debu, kelembapan, dan getaran. Dengan memasang antena FPC secara internal melalui lapisan perekat, antena ini terlindungi sepenuhnya di dalam wadah perangkat yang kokoh dan tersegel, memastikan kinerja jangka panjang yang andal untuk jaringan Wi-Fi dan Zigbee mesh, tanpa mengurangi peringkat IP wadah tersebut.

Komputasi Genggam dan Seluler

• Kasus Penggunaan: Terminal Point-of-Sale ( POS ) yang ringkas, perangkat pembayaran seluler, dan pemindai portabel.

• Keuntungannya: Perangkat ini harus beroperasi dengan andal di berbagai lingkungan ritel dan gudang. Antena yang tertanam FPC mencegah kerusakan eksternal, sementara penyetelan 2.4G memastikan kompatibilitas dengan infrastruktur komersial umum Wi-Fi untuk pemrosesan transaksi dan transfer data yang cepat.

Ringkasan: Pilihan Optimal untuk Nirkabel Tertanam

Antena Patch Internal G $2.4\text{FPC}$ dengan Kabel Koaksial adalah solusi tertanam yang pasti untuk sistem nirkabel modern. Antena ini melampaui keterbatasan antena tradisional dengan menawarkan trifecta manfaat yang langka: fleksibilitas hemat ruang, , efisiensi tinggi $2.4\text{ GHz}$ kinerja , dan integrasi yang disederhanakan . Ini adalah investasi dalam keandalan dan kebebasan desain, memastikan IoT , BLE , atau produk berkemampuan Wi-Fi Anda terhubung dengan sempurna, diam-diam, dan andal, memberdayakan Anda untuk menghadirkan perangkat mutakhir dan ringkas ke pasar dengan lebih cepat dan lebih percaya diri.
