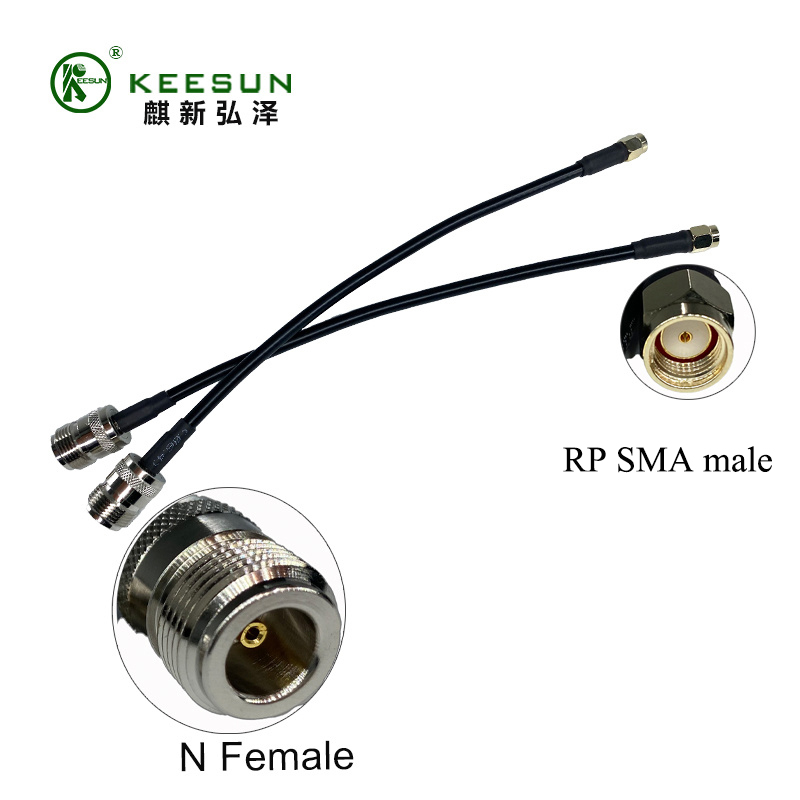

Rakitan Kabel N Female ke SMA Male yang dibuat dengan kabel koaksial LMR-200 adalah solusi ideal untuk menghubungkan sistem dan infrastruktur antena kelas profesional ke modul dan perangkat radio standar. Rakitan ini dirancang khusus untuk memberikan kinerja unggul dan redaman lebih rendah dibandingkan kabel tipis biasa (seperti RG58 atau RG316), sehingga penting untuk memaksimalkan integritas sinyal dalam aplikasi seluler, Wi-Fi, dan IoT yang menuntut.
Kabel adaptor ini menjembatani kesenjangan antara antarmuka Tipe-N yang kuat dan tahan cuaca serta yang umum dan ringkas antarmuka SMA , memastikan tautan RF yang aman dan berkualitas tinggi.
Fitur Utama dan Komponen Teknis
1. Kabel Koaksial LMR-200 Berkinerja Tinggi
Atenuasi Rendah: Kabel LMR-200 adalah kabel koaksial premium dengan kerugian rendah. 1 Konstruksinya, yang biasanya mencakup konduktor tengah padat dan pelindung berlapis-lapis, menghasilkan kehilangan sinyal yang jauh lebih rendah di seluruh panjangnya dibandingkan kabel yang lebih tipis dan lebih fleksibel seperti RG58 atau RG174. Kehilangan yang rendah ini sangat penting, terutama pada frekuensi yang lebih tinggi (misalnya 2,4 GHz, 5 GHz, dan LTE pita tinggi).
Aplikasi Broadband: Performa luar biasa di spektrum luas, menangani frekuensi DC hingga 6 GHz dengan andal , mencakup semua teknologi nirkabel utama termasuk GPS, Seluler (3G/4G/5G), Wi-Fi, dan perangkat pita ISM.2
Pelindung Unggul: Pelindung yang ditingkatkan pada kabel LMR-200 menawarkan isolasi yang sangat baik terhadap interferensi elektromagnetik eksternal (EMI), sehingga menghasilkan Rasio Signal-to-Noise (SNR) yang lebih bersih untuk penerima radio Anda.
2. Antarmuka Konektor yang Andal
Konektor N Perempuan: Konektor Tipe-N adalah konektor berulir berukuran sedang, sangat tahan lama, yang banyak digunakan dalam aplikasi RF profesional dan luar ruangan, sistem daya tinggi, dan peralatan pengujian. Konfigurasi Wanita dirancang untuk koneksi yang aman dan tahan cuaca ke port atau perangkat antena pria.
Konektor SMA Male: Konektor SMA (Sub-Miniatur A) Male adalah standar industri untuk modul RF yang lebih kecil, modem seluler, penerima GPS, dan perangkat komunikasi portabel. Mekanisme sekrupnya memastikan koneksi berulir yang andal.
Pencocokan Impedansi: Seluruh rakitan kabel diakhiri dan diuji secara tepat untuk mempertahankan impedansi 50Ω yang ketat , meminimalkan pantulan sinyal (VSWR) dan menjamin efisiensi transfer daya maksimum.
Skenario Aplikasi Serbaguna (Kasus Penggunaan)
Kombinasi konektor Tipe-N yang kokoh dan kabel LMR-200 low-loss menjadikan rakitan ini sangat berharga dalam skenario di mana kualitas sinyal jarak jauh adalah yang terpenting.
1. Akses Nirkabel Tetap (FWA) dan Seluler
• Koneksi Modem Jarak Jauh: Digunakan untuk menyambungkan antena seluler N-Female yang besar, luar ruangan, dan gain tinggi (untuk 4G/5G LTE) ke modem atau router dalam ruangan yang menggunakan SMA-Maleport. Kabel LMR-200 memastikan degradasi sinyal minimal selama jangka waktu kabel yang diperlukan (biasanya 5 hingga 10 meter).
• Sistem Repeater: Menghubungkan komponen penguat atau repeater sinyal dimana meminimalkan kerugian sangat penting untuk perhitungan penguatan sistem.
2. IoT Industri dan Telemetri
• Instalasi Gateway: Memfasilitasi hubungan antara antena kuat yang dipasang secara eksternal dan gateway IoT internal, memastikan sinyal telemetri jarak jauh (misalnya LoRa, seluler) ditransmisikan secara efisien.
3. Wi-Fi dan Backhaul Nirkabel
• Tautan Wi-Fi Eksternal: Menghubungkan titik akses eksternal Tipe-N atau antena parabola gain tinggi ke pengontrol atau router nirkabel dalam ruangan, memperluas jangkauan efektif dan stabilitas jaringan.
4. Pengujian dan Pengukuran
• Kabel adaptor yang ideal dan low-loss untuk penggunaan laboratorium, menghubungkan peralatan uji (seringkali Tipe-N) dengan andal ke DUT (Perangkat yang Sedang Diuji) dengan port SMA, sehingga menjaga keakuratan pengukuran.
