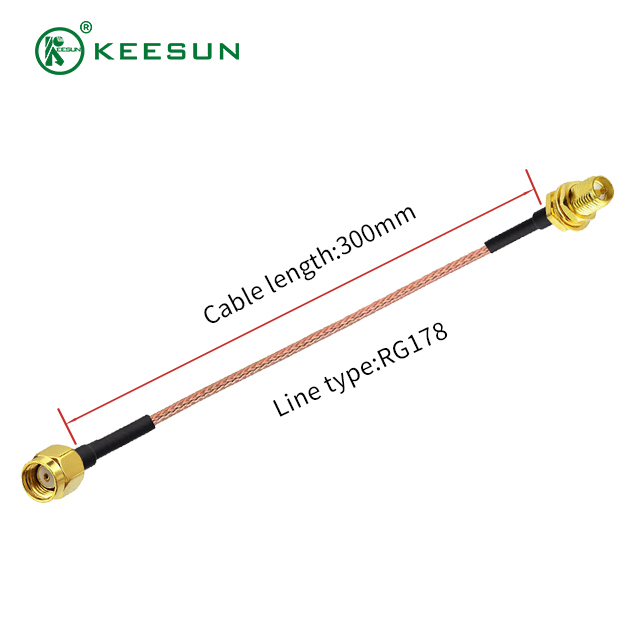

SMA Male မှ SMA Female RG178 Coaxial Cable Assembly သည် လိုအပ်သော၊ နေရာလွတ်နှင့် အပူချိန်မြင့်သော ပတ်ဝန်းကျင်များတွင် ရေဒီယိုကြိမ်နှုန်း (RF) ချိတ်ဆက်မှုများကို တိုးချဲ့ခြင်း သို့မဟုတ် လိုက်လျောညီထွေဖြစ်စေရန်အတွက် မရှိမဖြစ်လိုအပ်သော ဖြေရှင်းချက်ဖြစ်သည်။ ဤအထူးပြုကေဘယ်လ်သည် နှင့် အမှတ်နှစ်ခုကို ပေါင်းကူးပေးသည့် ပရီမီယံ jumper အဖြစ် လုပ်ဆောင်သည် SMA (Sub-Miniature A) အချိတ်အဆက်များ အလွန်ပြောင်းလွယ်ပြင်လွယ်နှင့် အပူဒဏ်ခံနိုင်သော RG178 coaxial ကေဘယ်လ်ကို အသုံးပြုနေစဉ် စက်မှုလုပ်ငန်း-စံ ။ တည်ငြိမ်သော 50 Ohm impedance အတွက် အင်ဂျင်နီယာဖြင့် ပြုလုပ်ထားပြီး၊ ဤစုဝေးမှုသည် ကြိုးမဲ့ဆက်သွယ်ရေး၊ အာကာသယာဉ်နှင့် အဆင့်မြင့်ကိရိယာတန်ဆာပလာများတစ်လျှောက် အရေးပါသောအပလီကေးရှင်းများအတွက် အနည်းဆုံးအချက်ပြမှုလျော့ချမှုနှင့် အမြင့်ဆုံးယုံကြည်စိတ်ချရမှုကို သေချာစေသည်။ ၎င်းသည် ရှုပ်ထွေးသောလမ်းကြောင်းနှင့် ရေရှည်စွမ်းဆောင်ရည်အတွက် သာလွန်ကောင်းမွန်သော ပြောင်းလွယ်ပြင်လွယ်ပေါင်းစပ်မှုကို ပေးစွမ်းပြီး ၎င်းသည် မည်သည့်ပရော်ဖက်ရှင်နယ် RF စနစ်ထည့်သွင်းမှုအတွက်မဆို မရှိမဖြစ်လိုအပ်သော အစိတ်အပိုင်းတစ်ခုဖြစ်လာစေသည်။
နည်းပညာပိုင်းဆိုင်ရာ သာလွန်ကောင်းမွန်မှုနှင့် ချိတ်ဆက်ကိရိယာ ယုံကြည်စိတ်ချရမှု
ဤကေဘယ်ကြိုးတပ်ဆင်မှုကို စေ့စပ်သေချာစွာ ဖန်တီးထားပြီး စွမ်းဆောင်ရည်မြင့် RG178 coaxial ကေဘယ်လ်နှင့် လုံခြုံပြီး စံချိန်စံညွှန်းသတ်မှတ်ထားသော SMA ချိတ်ဆက်မှုများကို အဓိကထား၍ အစိတ်အပိုင်းနှစ်ခုကို အာရုံစိုက် ဖန်တီးထားသည်။ ဤပေါင်းစပ်မှုသည် တသမတ်တည်း လျှပ်စစ်စွမ်းဆောင်မှုနှင့် စက်ပိုင်းဆိုင်ရာ တာရှည်ခံမှုကို သေချာစေသည်။
ဖောင်ဒေးရှင်း- RG178 Coaxial Cable Excellence
RG178 ကေဘယ်လ်ကို သမားရိုးကျကေဘယ်ကြိုးများ မာကျောလွန်းသော သို့မဟုတ် ထူထပ်သည့်အပလီကေးရှင်းများအတွက် အထူးရွေးချယ်ထားသည်။ ၎င်း၏ အဓိက ရည်ညွှန်းချက်များသည် စည်းဝေးပွဲ၏ စွမ်းဆောင်ရည်မြင့် ပရိုဖိုင်ကို သတ်မှတ်သည်-
အလွန်သေးငယ်သော ဒီဇိုင်းနှင့် လိုက်လျောညီထွေရှိသော ဒီဇိုင်း- ကေဘယ်သည် အလွန်သေးငယ်သော အပြင်အချင်း 1.8 မီလီမီတာ (0.071 လက်မ) ခန့် ရှိသည် ။ ဤကျစ်လျစ်သောအရွယ်အစားသည် တင်းကျပ်စွာထုပ်ပိုးထားသောကိုယ်ထည်၊ အကွက်ငယ်များနှင့် လူနေထူထပ်သော Printed Circuit Boards (PCBs) များအတွင်း အားစိုက်ထုတ်ခြင်းအား ခွင့်ပြုပေးပါသည်။ ၎င်း၏ သောင်တင်နေသော အလယ်ဗဟိုစပယ်ယာသည် သာလွန်ကောင်းမွန်သော ကွေးညွှတ်အချင်းဝက်နှင့် အလွန်ကောင်းမွန်သော ပြောင်းလွယ်ပြင်လွယ်ကို ပံ့ပိုးပေးကာ၊ စိန်ခေါ်မှုရှိသော စက်ပိုင်းဆိုင်ရာ အပြင်အဆင်များတွင် တပ်ဆင်မှုကို ရိုးရှင်းစေပါသည်။
ပြင်းထန်သောအပူချိန်ခုခံမှု- အသုံးပြု၍ RG178 ကို ပုံမှန်အားဖြင့် PTFE (Polytetrafluoroethylene) ကို dielectric နှင့် FEP (Fluorinated Ethylene Propylene) အတွက် ထူးခြားသောလည်ပတ်မှုအပူချိန်အတွက် အဆင့်သတ်မှတ်ထားသည် −∘ 55အင်္ ကျီအတွက် C မှ အထိ + 200∘ C ။ ဤဝိသေသလက္ခဏာသည် စွမ်းအားမြင့် RF စနစ်များ၊ အင်ဂျင်ခန်းများ သို့မဟုတ် အပူထိတွေ့မှု အမြဲမပြတ်ရှိနေသော စစ်ရေး/အာကာသပတ်ဝန်းကျင်များတွင် အရေးကြီးပါသည်။
High-Frequency Performance- အမည်ခံ 50 Ohm impedance ဖြင့်၊ ကေဘယ်သည် အထိ အချက်ပြသမာဓိကို ထိန်းသိမ်းထား 3 GHz ပြီး မကြာခဏ ပိုမိုမြင့်မားစေရန် ဒီဇိုင်းထုတ်ထားသည်။ အသုံးပြုခြင်းသည် ငွေရောင်ချထားသည့် ကြေးနီစပယ်ယာ နှင့် ကျစ်ထားသောဒိုင်းကို အချက်ပြဆုံးရှုံးမှုကို လျော့နည်းစေပြီး လျှပ်စစ်သံလိုက်လှိုင်းများ (EMI) နှင့် ရေဒီယိုကြိမ်နှုန်းကြားဖြတ်ခြင်း (RFI) တို့မှ ခိုင်မာသောကာကွယ်မှုပေးကာ ဆူညံသောလျှပ်စစ်ဆက်တင်များတွင်ပင် တည်ငြိမ်သောဂီယာကို လုံခြုံစေပါသည်။
လုံခြုံသောချိတ်ဆက်မှု- SMA Male to SMA Female
SMA ချိတ်ဆက်ကိရိယာများ၏ရွေးချယ်မှုသည် ယုံကြည်စိတ်ချရသော၊ လုံခြုံပြီး ထပ်ခါတလဲလဲချိတ်ဆက်နိုင်သည့် ပရော်ဖက်ရှင်နယ် RF စနစ်အတွက် မရှိမဖြစ်လိုအပ်သော၊ ယုံကြည်စိတ်ချရသော၊ လုံခြုံပြီး ထပ်ခါတလဲလဲနိုင်သော ဆက်သွယ်မှုကို ပေးဆောင်မှုအတွက် ၎င်းတို့၏ဆယ်စုနှစ်များကြာအောင် နာမည်ဂုဏ်သတင်းအပေါ် အခြေခံထားသည်။
SMA Male End- ဤအဆုံးတွင် ပြင်ပချည်ကြိုးနှင့် ဗဟိုပင်နံပါတ် ပါရှိသည်။ စံအထီး SMA ချိတ်ဆက်ကိရိယာတစ်ခု၏ ပုံမှန် အင်တာနာများ၊ စစ်ထုတ်ကိရိယာများ၊ လေဖြတ်ကိရိယာများနှင့် စမ်းသပ်ကိရိယာများကဲ့သို့သော ကိရိယာများအတွက် တင်းကျပ်ပြီး အလင်းပြန်မှုနည်းသော ချိတ်ဆက်မှုကို သေချာစေရန် ၎င်းသည် မည်သည့် SMA Female port နှင့်မဆို စိတ်ချယုံကြည်စွာ ချိတ်ဆက်နိုင်ရန် ဒီဇိုင်းထုတ်ထားသည်။
SMA Female End- ဤအဆုံးတွင် အတွင်းပိုင်းချည်ကြိုးနှင့် အလယ်ပေါက်တို့ ပါဝင်ပါသည် ။ မကြာခဏ အဖြစ် bulkhead mount option SMA Female connector သည် တပ်ဆင်အား panel သို့မဟုတ် chassis wall မှတဆင့် ဖြတ်သန်းခွင့်ပြုသည်။ အကျုံးဝင်သော ဒီဇိုင်းတွင် ပိုမိုကောင်းမွန်သော ပတ်ဝန်းကျင် တံဆိပ်ခတ်ခြင်းအတွက် O-ring နှင့် လုံခြုံသော စက်ကပ်ခြင်းအတွက် သော့ခတ်ခြင်း/အခွံမာသီး ပေါင်းစပ်ပါဝင်ပြီး ပြင်ပချိတ်ဆက်မှုအတွက် အကြမ်းခံပြီး တည်ငြိမ်သော ဝင်ရောက်နိုင်သောနေရာကို ဖန်တီးပေးပါသည်။
ထပ်တလဲလဲ လုပ်ဆောင်နိုင်သော စွမ်းဆောင်ရည်- SMA အင်တာဖေ့စ်၏ ချည်ကြိုးချိတ်ဆက်မှုသည် တုန်ခါမှုနှင့် မတော်တဆချိတ်ဆက်မှုပြတ်တောက်မှုကို ခံနိုင်ရည်ရှိစေသည့် တာရှည်ခံချိတ်ဆက်မှုကို ပံ့ပိုးပေးကာ အလွန်ကောင်းမွန်သော VSWR (Voltage Standing Wave Ratio) နှင့် များစွာသောမိတ်လိုက်သည့်စက်ဝန်းများတွင် ထည့်သွင်းဆုံးရှုံးမှု အနည်းဆုံးဖြစ်ပါစေ။
မရှိမဖြစ် အပလီကေးရှင်းအခြေအနေများ
RG178 SMA Male မှ SMA Female ကေဘယ်ကြိုး စည်းဝေးပွဲသည် စွယ်စုံရဖြစ်ပြီး နည်းပညာမြင့်ကဏ္ဍများစွာတွင် ပရော်ဖက်ရှင်နယ်ဒီဇိုင်းနှင့် နယ်ပယ်ဖြန့်ကျက်မှုနှစ်ခုစလုံးတွင် အရေးပါသောအခန်းကဏ္ဍများကို ထမ်းဆောင်ပါသည်။
စမ်းသပ်ခြင်းနှင့် တိုင်းတာခြင်းဓာတ်ခွဲခန်းများ
ဓာတ်ခွဲခန်းဆက်တင်များတွင်၊ ဤစုဝေးမှုသည် စနစ်လိုက်လျောညီထွေမှုနှင့် အကာအကွယ်အတွက် အခြေခံကိရိယာတစ်ခုဖြစ်သည်-
• Extending Test Ports- စမ်းသပ်နေစဉ်အတွင်း ထပ်ခါတလဲလဲ ချိတ်ဆက်မှုများနှင့် ချိတ်ဆက်မှုပြတ်တောက်မှုများမှ စျေးကြီးသော စက်ပစ္စည်းဆိပ်ကမ်းများ (Vector Network Analyzers သို့မဟုတ် signal generator များကဲ့သို့) ၏သက်တမ်းကို တိုးမြှင့်ရန်အတွက် အရည်အသွေးမြင့် 'port saver' အဖြစ် အသုံးများပါသည်။
• Inter-Device Jumper- အထူးသဖြင့် ပတ်ဝန်းကျင်ခန်းအတွင်း အပူချိန်မြင့်စမ်းသပ်ရန် လိုအပ်သောအခါတွင် အထူးသဖြင့် အချက်ပြအရင်းအမြစ်များ၊ ပါဝါမီတာ၊ ပါဝါမီတာ၊ ရောင်စဉ်ခွဲခြမ်းစိတ်ဖြာသူများနှင့် အသံချဲ့စက်များအကြား ယုံကြည်စိတ်ချရသော၊ ပြောင်းလွယ်ပြင်လွယ်ရှိသော ချိတ်ဆက်မှုကို ပံ့ပိုးပေးပါသည်။
ပေါင်းစပ်ကြိုးမဲ့စနစ်များ
ရှုပ်ထွေးသောကြိုးမဲ့စက်ပစ္စည်းများတွင် အတွင်းခန်းကိုယ်ထည်လမ်းကြောင်းပြခြင်းအတွက် ကေဘယ်သည် အဖိုးမဖြတ်နိုင်ပါ။
• အတွင်းပိုင်းအင်တင်နာလမ်းကြောင်းသတ်မှတ်ခြင်း- စက်တွင်းရှိ SMA အင်တင်နာအပေါက်ကို စက်ပစ္စည်း၏ Casing ရှိ ပုံသေ SMA အမျိုးသမီး တုံးခေါင်းတစ်ခုသို့ ချိတ်ဆက်ရန်အတွက် အသုံးပြုသည်။ ၎င်းသည် အသုံးပြုသူတစ်ဦးအား စက်ပစ္စည်းကိုဖွင့်စရာမလိုဘဲ ပြင်ပအင်တင်နာများကို အလွယ်တကူချိတ်ဆက်ရန် သို့မဟုတ် လဲလှယ်နိုင်စေပါသည်။
• Radio Module အပြန်အလှန်ချိတ်ဆက်မှု- ရှုပ်ထွေးသောရေဒီယိုစနစ်များတွင်၊ ၎င်းသည် သီးခြား module နှစ်ခုကြားတွင် ပြောင်းလွယ်ပြင်လွယ်ရှိသော jumper အဖြစ်လုပ်ဆောင်သည်—ဥပမာအားဖြင့်၊ မူလတန်းစကဗာဘုတ်ကို ဒုတိယစစ်ထုတ်ခြင်း သို့မဟုတ် သီးခြားပါဝါအသံချဲ့စက်တစ်ခုသို့ ချိတ်ဆက်ခြင်းဖြင့် လွယ်ကူပြီး စိတ်ကြိုက်အချက်ပြလမ်းကြောင်းများကို ရရှိစေမည်ဖြစ်သည်။
မြင့်မားသောယုံကြည်စိတ်ချရမှုနှင့် ကြမ်းတမ်းသောပတ်ဝန်းကျင်များ
အပူချိန်မြင့်မားသော RG178 ဂျာကင်အင်္ကျီသည် ပုံမှန်ကြိုးများပျက်ကွက်သည့်ပတ်ဝန်းကျင်အတွက် တပ်ဆင်မှုကို သင့်လျော်စေသည်။
• အာကာသနှင့် ကာကွယ်ရေး- တုန်ခါမှု၊ ပြင်းထန်သော အပူချိန် ပြောင်းလဲမှုများနှင့် အမြင့်ပေဖိအား ပြောင်းလဲမှုများသည် ပုံမှန်လည်ပတ်မှု အခြေအနေများဖြစ်သည့် လေယဉ်ပျံများ၊ ဒုံးပျံစနစ်များနှင့် နည်းဗျူဟာဆိုင်ရာ ဆက်သွယ်ရေး ဂီယာများတွင် တာဝန်ထမ်းဆောင်သည်။
• Industrial IoT (IIoT)- စက်ရုံများ၊ စက်ရုံများ၊ သို့မဟုတ် အကြီးစားစက်ယန္တရားများ ဆက်တိုက်ဒေတာပေးပို့ခြင်းအတွက် ယုံကြည်စိတ်ချရသော အပူရင်းမြစ်များနှင့် နီးကပ်စွာလည်ပတ်ရန် လိုအပ်သော စက်မှုကြီးကြပ်ရေးကိရိယာများတွင် အသုံးပြုပါသည်။
နိဂုံး- Flexibility သည် ကြာရှည်ခံမှုနှင့် ကိုက်ညီသည်။
SMA Male မှ SMA Female RG178 Coaxial Cable Assembly သည် အားကိုးနိုင်သော၊ ပြောင်းလွယ်ပြင်လွယ်ရှိပြီး အပူပိုင်းတည်ငြိမ်သော jumper လိုအပ်သော RF ပညာရှင်များအတွက် ထိပ်တန်းချိတ်ဆက်ကိရိယာအဖြစ် ထင်ရှားသည်။ ၎င်းသည် ၏ လုံခြုံသော၊ ချည်ကြိုးချိတ်ဆက်မှု —ကြမ်းတမ်းသောပြင်ပချိတ်ဆက်မှုများအတွက် universal standard တစ်ခု SMA connector ၏ လျင်မြန်သော၊ အပူချိန်မြင့်မားသောခံနိုင်ရည်ရှိမှုနှင့် ပြီးပြည့်စုံစွာ ပေါင်းစပ်ထားသည် —RG178 cable ။ ၎င်းသည် အကြပ်ဆုံးနှင့် အလိုအပ်ဆုံး လုပ်ငန်းလည်ပတ်မှုနေရာများတွင်ပင် အမြင့်ဆုံးစွမ်းဆောင်ရည်နှင့် အချက်ပြသစ္စာရှိမှုကို သေချာစေသည့် ပရိုဖိုင်အနိမ့်၊ အရည်အသွေးမြင့် အပြန်အလှန်ချိတ်ဆက်ဖြေရှင်းချက်တစ်ခု ရရှိစေသည်။ ချိတ်ဆက်မှုများကို တိုးချဲ့ခြင်း၊ ဆိပ်ကမ်းများကို အကာအကွယ်ပေးခြင်း သို့မဟုတ် စိန်ခေါ်မှုရှိသော ပတ်ဝန်းကျင်များတွင် လမ်းကြောင်းပြခြင်းအတွက်၊ ဤစုဝေးမှုသည် သင်၏အရေးကြီးသော RF ဗိသုကာ၏ ခိုင်မာမှုနှင့် ထိရောက်မှုကို ထိန်းသိမ်းရန်အတွက် ရှင်းလင်းသောရွေးချယ်မှုဖြစ်သည်။
