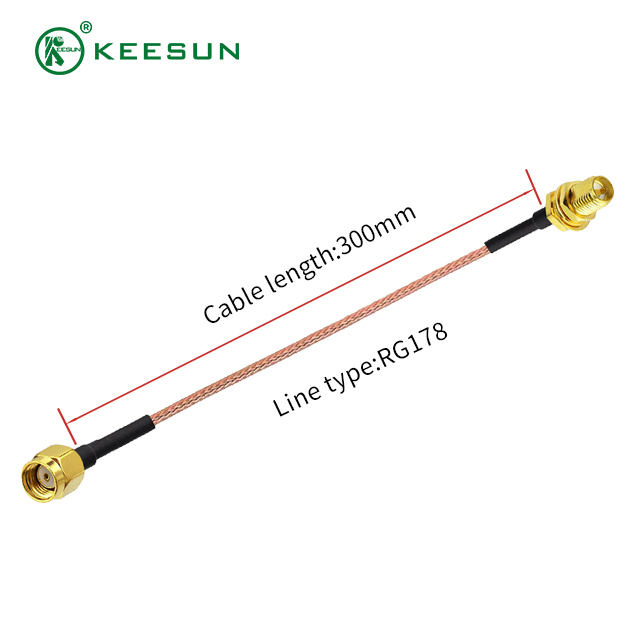

SMA Male to SMA Female RG178 Coaxial Cable Assembly គឺជាដំណោះស្រាយដែលមិនអាចខ្វះបានសម្រាប់ការពង្រីក ឬសម្រួលការភ្ជាប់ប្រេកង់វិទ្យុ (RF) នៅក្នុងបរិយាកាសដែលមានតម្រូវការ ចន្លោះប្រហោង និងសីតុណ្ហភាពខ្ពស់។ ខ្សែពិសេសនេះដើរតួជាអ្នកលោតពិសេស ដោយភ្ជាប់ចំណុចពីរជាមួយនឹង ឧបករណ៍ភ្ជាប់ SMA (Sub-Miniature A) ស្តង់ដារឧស្សាហកម្ម ខណៈពេលដែលប្រើប្រាស់ ដែលអាចបត់បែនបាន និងរឹងមាំខ្លាំង ខ្សែ RG178 coaxial ។ ត្រូវបានបង្កើតឡើងសម្រាប់ស្ថេរភាព 50 Ohm impedance ការជួបប្រជុំគ្នានេះធានានូវការបន្ថយសញ្ញាតិចតួច និងភាពជឿជាក់អតិបរមាសម្រាប់កម្មវិធីសំខាន់ៗនៅទូទាំងទំនាក់ទំនងឥតខ្សែ លំហអាកាស និងឧបករណ៍កម្រិតខ្ពស់។ វាផ្តល់នូវការរួមបញ្ចូលគ្នាដ៏ល្អឥតខ្ចោះនៃភាពបត់បែនសម្រាប់ផ្លូវស្មុគស្មាញ និងភាពរឹងមាំសម្រាប់ដំណើរការរយៈពេលវែង ដែលធ្វើឱ្យវាក្លាយជាធាតុផ្សំដ៏សំខាន់សម្រាប់ការដំឡើង RF ដែលមានជំនាញវិជ្ជាជីវៈណាមួយ។
ឧត្តមភាពបច្ចេកទេស និងភាពជឿជាក់នៃឧបករណ៍ភ្ជាប់
ការផ្គុំខ្សែនេះត្រូវបានរៀបចំយ៉ាងម៉ត់ចត់ ដោយផ្តោតលើសមាសធាតុចម្បងពីរ៖ ខ្សែ RG178 ដែលមានប្រសិទ្ធភាពខ្ពស់ និងឧបករណ៍ភ្ជាប់ SMA ដែលមានស្តង់ដារសុវត្ថិភាព។ ការរួមបញ្ចូលគ្នានេះធានានូវដំណើរការអគ្គិសនីជាប់លាប់ និងធន់មេកានិច។

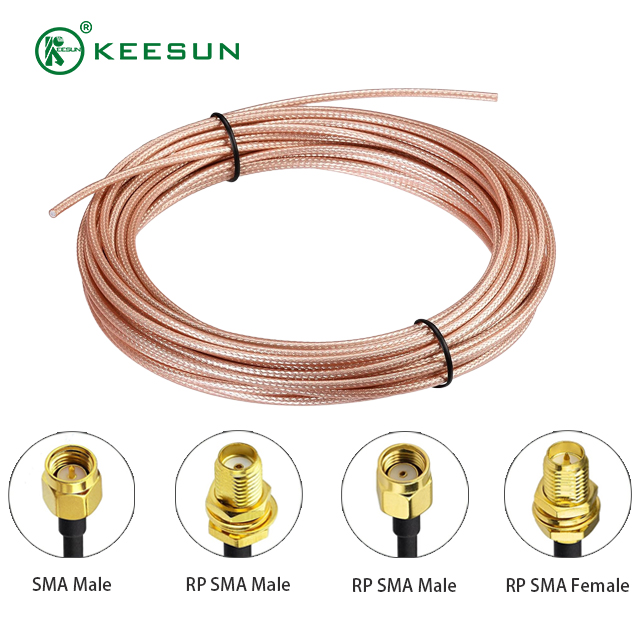

មូលដ្ឋានគ្រឹះ៖ ឧត្តមភាពខ្សែ RG178 Coaxial
ខ្សែ RG178 ត្រូវបានជ្រើសរើសជាពិសេសសម្រាប់កម្មវិធីដែលខ្សែប្រពៃណីរឹងពេក ឬសំពីងសំពោង។ គុណលក្ខណៈស្នូលរបស់វាកំណត់ទម្រង់ដំណើរការខ្ពស់របស់សន្និបាត៖
Ultra-Miniature & Flexible Design៖ ខ្សែនេះមានអង្កត់ផ្ចិតខាងក្រៅតូចបំផុត ប្រហែល 1.8 mm (0.071 អ៊ីញ) ។ ទំហំតូចនេះអនុញ្ញាតឱ្យមានការធ្វើដំណើរដោយមិនពិបាកនៅក្នុងតួដែលខ្ចប់យ៉ាងតឹងរឹង ឯករភជប់តូចៗ និងនៅទូទាំងបន្ទះសៀគ្វីបោះពុម្ព (PCBs) ដែលមានប្រជាជនច្រើន។ ខ្សែកណ្តាលដែលជាប់គាំងរបស់វាផ្តល់នូវកាំពត់ដ៏ល្អឥតខ្ចោះ និងភាពបត់បែនដ៏ល្អឥតខ្ចោះ ធ្វើឱ្យការដំឡើងងាយស្រួលក្នុងប្លង់មេកានិកដែលប្រឈមមុខដោយមិនធ្វើឱ្យខូចគុណភាពសញ្ញា។
ធន់នឹងសីតុណ្ហភាពខ្លាំង៖ ការប្រើប្រាស់ PTFE (Polytetrafluoroethylene) សម្រាប់ dielectric និង FEP (Fluorinated Ethylene Propylene) សម្រាប់អាវនោះ RG178 ត្រូវបានវាយតម្លៃសម្រាប់ជួរសីតុណ្ហភាពប្រតិបត្តិការពិសេស ជាធម្មតាចាប់ពី − 55∘ C ដល់ + 200∘ C ។ លក្ខណៈនេះគឺមានសារៈសំខាន់នៅក្នុងប្រព័ន្ធ RF ដែលមានថាមពលខ្ពស់ បន្ទប់ម៉ាស៊ីន ឬបរិយាកាសយោធា/លំហអាកាស ដែលការប៉ះពាល់នឹងកំដៅគឺជាការព្រួយបារម្ភឥតឈប់ឈរ។
ការអនុវត្តប្រេកង់ខ្ពស់៖ ជាមួយនឹង ភាពធន់ 50 Ohm ខ្សែនេះត្រូវបានរចនាឡើងដើម្បីរក្សាភាពត្រឹមត្រូវនៃសញ្ញារហូតដល់ 3 GHz និងជាញឹកញាប់ខ្ពស់ជាងនេះ។ ការប្រើប្រាស់ ស្ពាន់ដែលស្រោបដោយប្រាក់ និងប្រឡោះការពារកាត់បន្ថយការបាត់បង់សញ្ញា និងផ្តល់នូវការការពារដ៏រឹងមាំប្រឆាំងនឹងការជ្រៀតជ្រែកអេឡិចត្រូម៉ាញេទិក (EMI) និងការជ្រៀតជ្រែកនៃប្រេកង់វិទ្យុ (RFI) ដែលធានាការបញ្ជូនមានស្ថេរភាពសូម្បីតែនៅក្នុងការកំណត់អគ្គិសនីដែលមានសម្លេងរំខាន។
ការតភ្ជាប់សុវត្ថិភាព៖ SMA Male ទៅ SMA Female
ជម្រើសនៃឧបករណ៍ភ្ជាប់ SMA គឺផ្អែកលើកេរ្តិ៍ឈ្មោះរយៈពេលជាច្រើនទសវត្សរ៍របស់ពួកគេសម្រាប់ការផ្តល់នូវការតភ្ជាប់ដែលអាចទុកចិត្តបាន សុវត្ថិភាព និងអាចធ្វើម្តងទៀតបាន ដែលជាភាពចាំបាច់នៅក្នុងប្រព័ន្ធ RF ដែលមានជំនាញវិជ្ជាជីវៈណាមួយ។
SMA Male End៖ ចុងនេះមានលក្ខណៈ ពិសេសខាងក្រៅ និងម្ជុលកណ្តាល ធម្មតានៃឧបករណ៍ភ្ជាប់ SMA បុរសស្តង់ដារ។ វាត្រូវបានរចនាឡើងដើម្បីភ្ជាប់ទំនាក់ទំនងដ៏គួរឱ្យទុកចិត្តជាមួយនឹងច្រក SMA Female ណាមួយដែលធានាបាននូវការតភ្ជាប់ដ៏តឹងរ៉ឹង និងឆ្លុះបញ្ចាំងទាបសម្រាប់ឧបករណ៍ដូចជា អង់តែន តម្រង ឧបករណ៍កាត់ និងឧបករណ៍សាកល្បង។
SMA Female End: ចុងនេះរួមបញ្ចូល ខ្សែស្រឡាយខាងក្នុង និងរន្ធកណ្តាល ។ ការផ្គត់ផ្គង់ជាញឹកញាប់ជា ជម្រើស ម៉ោនក្បាលធំ ឧបករណ៍ភ្ជាប់ SMA Female អនុញ្ញាតឱ្យការជួបប្រជុំគ្នាឆ្លងកាត់បន្ទះឬជញ្ជាំងតួ។ ការរចនាក្បាលគ្រាប់ច្រើនតែរួមបញ្ចូល O-ring សម្រាប់ការផ្សាភ្ជាប់បរិស្ថានដែលប្រសើរឡើង និងការរួមបញ្ចូលគ្នានៃសោរម៉ាស៊ីនបោកគក់/គ្រាប់សម្រាប់ការតោងមេកានិចប្រកបដោយសុវត្ថិភាព បង្កើតចំណុចចូលប្រើប្រាស់រឹងមាំ និងមានស្ថេរភាពសម្រាប់ការតភ្ជាប់ខាងក្រៅ។
ការអនុវត្តដែលអាចធ្វើម្តងទៀតបាន៖ ការភ្ជាប់ជាខ្សែនៃចំណុចប្រទាក់ SMA ផ្តល់នូវការតភ្ជាប់ជាប់លាប់ដែលទប់ទល់នឹងការរំញ័រ និងការដាច់ដោយចៃដន្យ ដោយធានាបាននូវ VSWR ដ៏ល្អឥតខ្ចោះ (Voltage Standing Wave Ratio) និងការបាត់បង់ការបញ្ចូលតិចតួចក្នុងវដ្តមិត្តរួមជាច្រើន។
សេណារីយ៉ូកម្មវិធីសំខាន់ៗ
ការផ្គុំខ្សែ RG178 SMA Male to SMA Female គឺមានភាពចម្រុះ ដែលបម្រើតួនាទីសំខាន់ទាំងក្នុងការរចនាប្រកបដោយវិជ្ជាជីវៈ និងការដាក់ពង្រាយតាមវិស័យនៅទូទាំងវិស័យបច្ចេកវិទ្យាខ្ពស់ជាច្រើន។
មន្ទីរពិសោធន៍ និងវាស់វែង
នៅក្នុងការកំណត់មន្ទីរពិសោធន៍ ការជួបប្រជុំគ្នានេះគឺជាឧបករណ៍មូលដ្ឋានសម្រាប់ការសម្របសម្រួល និងការការពារប្រព័ន្ធ៖
• ពង្រីកច្រកសាកល្បង៖ វាត្រូវបានគេប្រើជាទូទៅជា 'ឧបករណ៍សន្សំច្រក' ដែលមានគុណភាពខ្ពស់ ដើម្បីពន្យារអាយុជីវិតនៃច្រកឧបករណ៍ដែលមានតំលៃថ្លៃ (ដូចជានៅលើ Vector Network Analyzers ឬឧបករណ៍បង្កើតសញ្ញា) ពីការភ្ជាប់ម្តងហើយម្តងទៀត និងការផ្តាច់កំឡុងពេលសាកល្បង។
• ឧបករណ៍ Jumper អន្តរឧបករណ៍៖ វាផ្តល់នូវតំណភ្ជាប់ដែលអាចទុកចិត្តបាន និងអាចបត់បែនបានរវាងឧបករណ៍កំពូលជាច្រើនដូចជា ប្រភពសញ្ញា ឧបករណ៍វាស់ថាមពល ឧបករណ៍វិភាគវិសាលគម និងឧបករណ៍បំពងសំឡេងជាមុន ជាពិសេសនៅពេលដែលការធ្វើតេស្តសីតុណ្ហភាពខ្ពស់ត្រូវបានទាមទារនៅក្នុងបន្ទប់បរិស្ថាន។
ប្រព័ន្ធឥតខ្សែរួមបញ្ចូលគ្នា
ខ្សែនេះមានតម្លៃមិនអាចកាត់ថ្លៃបានសម្រាប់ដំណើរការតួខាងក្នុងនៅក្នុងឧបករណ៍ឥតខ្សែដ៏ស្មុគស្មាញ៖
• ការកំណត់ផ្លូវអង់តែនខាងក្នុង៖ ប្រើដើម្បីភ្ជាប់ច្រកអង់តែន SMA ខាងក្នុងទៅនឹងផ្នែករឹងរបស់ SMA ស្ត្រីនៅលើប្រអប់របស់ឧបករណ៍។ វាអនុញ្ញាតឱ្យអ្នកប្រើប្រាស់ភ្ជាប់ ឬប្តូរអង់តែនខាងក្រៅបានយ៉ាងងាយស្រួលដោយមិនចាំបាច់បើកឧបករណ៍។
• Radio Module Interconnect៖ នៅក្នុងប្រព័ន្ធវិទ្យុស្មុគ្រស្មាញ វាដើរតួនាទីជា jumper ដែលអាចបត់បែនបានរវាងម៉ូឌុលពីរដាច់ដោយឡែកពីគ្នា—ឧទាហរណ៍ ការភ្ជាប់បន្ទះបញ្ជូនសញ្ញាបឋមទៅនឹងតម្រងបន្ទាប់បន្សំ ឬឧបករណ៍ពង្រីកថាមពលដែលផ្តល់ភាពងាយស្រួល និងងាយស្រួលតាមតម្រូវការ។
ភាពជឿជាក់ខ្ពស់ និងបរិស្ថានអាក្រក់
អាវ RG178 សីតុណ្ហភាពខ្ពស់ធ្វើឱ្យការជួបប្រជុំគ្នាសមរម្យសម្រាប់បរិស្ថានដែលខ្សែស្តង់ដារនឹងបរាជ័យ:
• លំហអាកាស និងការពារជាតិ៖ បម្រើការក្នុងវិស័យអាកាសចរណ៍ ប្រព័ន្ធមីស៊ីល និងឧបករណ៍ទំនាក់ទំនងយុទ្ធសាស្ត្រ ដែលការរំញ័រខ្ពស់ ការប្រែប្រួលសីតុណ្ហភាពខ្លាំង និងការផ្លាស់ប្តូរសម្ពាធរយៈកម្ពស់ខ្ពស់ គឺជាលក្ខខណ្ឌប្រតិបត្តិការស្តង់ដារ។
• Industrial IoT (IIoT)៖ ប្រើក្នុងឧបករណ៍ត្រួតពិនិត្យឧស្សាហកម្មដែលដាក់ឱ្យប្រើប្រាស់ក្នុងរោងចក្រ រោងចក្រ ឬគ្រឿងចក្រធុនធ្ងន់ ដែលប្រតិបត្តិការដែលអាចទុកចិត្តបាននៅជិតប្រភពកំដៅគឺចាំបាច់សម្រាប់ការបញ្ជូនទិន្នន័យជាបន្តបន្ទាប់។
សេចក្តីសន្និដ្ឋាន៖ ភាពបត់បែនជួបនឹងភាពធន់
SMA Male to SMA Female RG178 Coaxial Cable Assembly លេចធ្លោជាឧបករណ៍ភ្ជាប់សំខាន់សម្រាប់អ្នកជំនាញ RF ដែលត្រូវការ jumper ដែលអាចទុកចិត្តបាន បត់បែន និងរក្សាកំដៅ។ វារួមបញ្ចូលគ្នាយ៉ាងល្អឥតខ្ចោះនូវការភ្ជាប់ខ្សែដែលមានសុវត្ថិភាពនៃ ឧបករណ៍ភ្ជាប់ SMA ដែលជាស្តង់ដារសកលសម្រាប់ការតភ្ជាប់ខាងក្រៅដ៏រឹងមាំ - ជាមួយនឹងភាពរហ័សរហួន និងធន់នឹងសីតុណ្ហភាពខ្ពស់នៃ ខ្សែ RG178 ។ លទ្ធផលនេះទទួលបានដំណោះស្រាយទំនាក់ទំនងអន្តរទំនាក់ទំនងដែលមានគុណភាពខ្ពស់ និងទម្រង់ទាប ដែលធានានូវដំណើរការអតិបរមា និងភាពស្មោះត្រង់នៃសញ្ញា សូម្បីតែនៅក្នុងកន្លែងប្រតិបត្តិការតឹងតែង និងទាមទារបំផុតក៏ដោយ។ សម្រាប់ការពង្រីកការតភ្ជាប់ ការការពារច្រក ឬសញ្ញាបញ្ជូនផ្លូវនៅក្នុងបរិយាកាសដែលមានបញ្ហា ការជួបប្រជុំគ្នានេះគឺជាជម្រើសច្បាស់លាស់សម្រាប់រក្សាភាពសុចរិត និងប្រសិទ្ធភាពនៃស្ថាបត្យកម្ម RF ដ៏សំខាន់របស់អ្នក។
