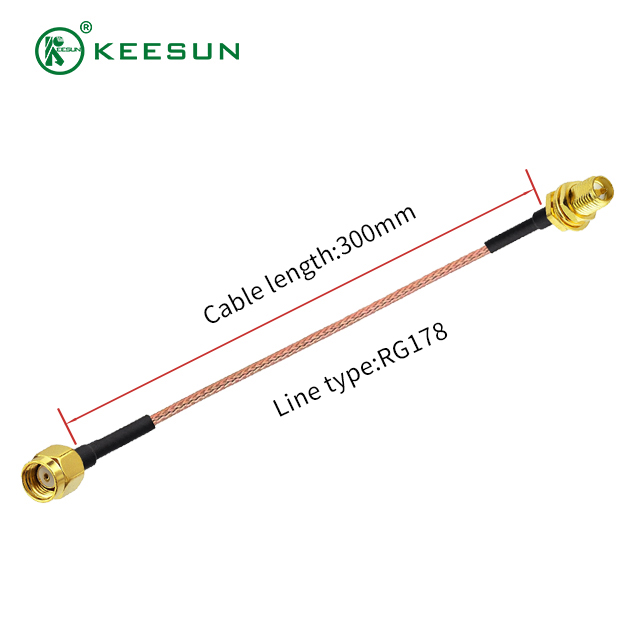

Rakitan Kabel Koaksial SMA Male to SMA Female RG178 adalah solusi yang sangat diperlukan untuk memperluas atau mengadaptasi koneksi Frekuensi Radio (RF) di lingkungan yang menuntut, terbatas ruang, dan bersuhu tinggi. Kabel khusus ini berfungsi sebagai jumper premium, menjembatani dua titik dengan konektor SMA (Sub-Miniatur A) standar industri sambil memanfaatkan yang sangat fleksibel dan kuat secara termal kabel koaksial RG178 . Dirancang untuk impedansi 50 Ohm yang stabil, rakitan ini memastikan redaman sinyal minimal dan keandalan maksimum untuk aplikasi penting di seluruh komunikasi nirkabel, ruang angkasa, dan instrumentasi canggih. Ini memberikan kombinasi fleksibilitas yang unggul untuk perutean yang kompleks dan ketangguhan untuk kinerja jangka panjang, menjadikannya komponen penting untuk pengaturan RF profesional.
Keunggulan Teknis dan Keandalan Konektor
Rakitan kabel ini dibuat dengan cermat, dengan fokus pada dua komponen utama: kabel koaksial RG178 berperforma tinggi dan konektor SMA standar yang aman. Kombinasi ini memastikan kinerja listrik dan ketahanan mekanis yang konsisten.

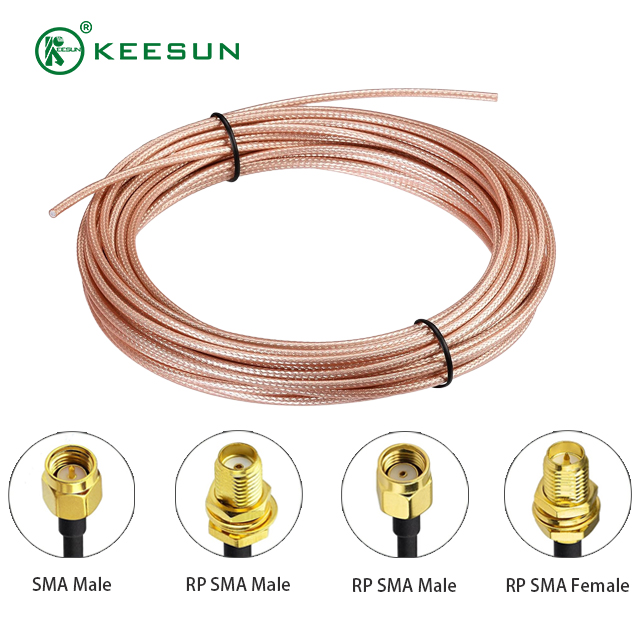

Landasan: Keunggulan Kabel Koaksial RG178
Kabel RG178 dipilih secara khusus untuk aplikasi dimana kabel tradisional terlalu kaku atau besar. Atribut intinya menentukan profil kinerja tinggi perakitan:
Desain Ultra-Miniatur & Fleksibel: Kabel ini memiliki diameter luar yang sangat kecil sekitar 1,8 mm (0,071 inci) . Ukurannya yang ringkas ini memungkinkan perutean yang mudah dalam sasis yang padat, penutup kecil, dan di seluruh Papan Sirkuit Cetak (PCB) yang padat penduduknya. Konduktor tengahnya yang terdampar memberikan radius tikungan yang unggul dan fleksibilitas yang sangat baik, menyederhanakan pemasangan dalam tata letak mekanis yang menantang tanpa mengurangi kualitas sinyal.
Ketahanan Suhu Ekstrim: Memanfaatkan PTFE (Polytetrafluoroethylene) untuk dielektrik dan FEP (Fluorinated Ethylene Propylene) untuk jaket, RG178 dinilai memiliki kisaran suhu pengoperasian yang luar biasa, biasanya dari − 55∘ C hingga + 200∘ C . Karakteristik ini sangat penting dalam sistem RF berdaya tinggi, kompartemen mesin, atau lingkungan militer/dirgantara di mana paparan panas selalu menjadi perhatian.
Kinerja Frekuensi Tinggi: Dengan impedansi nominal 50 Ohm , kabel dirancang untuk menjaga integritas sinyal hingga 3 GHz dan seringkali lebih tinggi. Penggunaan konduktor tembaga berlapis perak dan pelindung yang dikepang meminimalkan kehilangan sinyal dan memberikan perlindungan yang kuat terhadap interferensi elektromagnetik (EMI) dan interferensi frekuensi radio (RFI), sehingga menjamin transmisi stabil bahkan dalam lingkungan listrik yang bising.
Konektivitas Aman: SMA Laki-laki ke SMA Perempuan
Pilihan konektor SMA didasarkan pada reputasinya selama puluhan tahun dalam menyediakan koneksi yang andal, aman, dan berulang, yang merupakan suatu keharusan dalam sistem RF profesional mana pun.
Ujung Laki-Laki SMA: Ujung ini dilengkapi ulir eksternal dan pin tengah yang khas dari konektor SMA laki-laki standar. Ini dirancang agar dapat dikawinkan secara andal dengan port SMA Female mana pun, memastikan koneksi yang erat dan refleksi rendah untuk perangkat seperti antena, filter, attenuator, dan peralatan pengujian.
Ujung Wanita SMA: Ujung ini mencakup ulir internal dan soket tengah . Sering disertakan sebagai opsi pemasangan sekat , konektor SMA Female memungkinkan rakitan melewati panel atau dinding sasis. Desain sekat sering kali mencakup cincin-O untuk meningkatkan penyegelan lingkungan dan kombinasi pencuci kunci/mur untuk pengikatan mekanis yang aman, menciptakan titik akses yang kokoh dan stabil untuk sambungan eksternal.
Performa Berulang: Kopling berulir pada antarmuka SMA menyediakan sambungan tahan lama yang tahan terhadap getaran dan pemutusan sambungan yang tidak disengaja, memastikan VSWR (Rasio Gelombang Berdiri Tegangan) yang sangat baik dan kehilangan penyisipan minimal pada berbagai siklus perkawinan.
Skenario Aplikasi Penting
Rakitan kabel RG178 SMA Male to SMA Female serbaguna, melayani peran penting baik dalam desain profesional maupun penerapan lapangan di berbagai sektor teknologi tinggi.
Laboratorium Uji dan Pengukuran
Di laboratorium, rakitan ini merupakan alat mendasar untuk adaptasi dan perlindungan sistem:
• Memperluas Port Pengujian: Biasanya digunakan sebagai 'penghemat port' berkualitas tinggi untuk memperpanjang umur port peralatan mahal (seperti yang ada pada Vector Network Analyzer atau generator sinyal) dari koneksi dan pemutusan berulang selama pengujian.
• Jumper Antar-Perangkat: Ini menyediakan hubungan yang andal dan fleksibel antara berbagai instrumen bench-top, seperti sumber sinyal, pengukur daya, penganalisis spektrum, dan pra-amplifier, terutama ketika pengujian suhu tinggi diperlukan di dalam ruang lingkungan.
Sistem Nirkabel Terintegrasi
Kabel ini sangat berharga untuk perutean sasis internal pada perangkat nirkabel yang kompleks:
• Perutean Antena Internal: Digunakan untuk menyambungkan port antena SMA internal ke sekat betina SMA tetap pada casing perangkat. Hal ini memungkinkan pengguna untuk dengan mudah memasang atau menukar antena eksternal tanpa membuka perangkat.
• Interkoneksi Modul Radio: Dalam sistem radio yang kompleks, ia bertindak sebagai penghubung fleksibel antara dua modul terpisah—misalnya, menghubungkan papan transceiver primer ke filter sekunder atau penguat daya khusus, sehingga memungkinkan jalur sinyal yang mudah dan dapat disesuaikan.
Keandalan Tinggi dan Lingkungan yang Keras
Jaket RG178 bersuhu tinggi membuat perakitan cocok untuk lingkungan di mana kabel standar akan rusak:
• Dirgantara dan Pertahanan: Digunakan dalam avionik, sistem rudal, dan peralatan komunikasi taktis di mana getaran tinggi, variasi suhu ekstrem, dan perubahan tekanan di ketinggian merupakan kondisi operasi standar.
• Industrial IoT (IIoT): Digunakan dalam peralatan pemantauan industri yang digunakan di pabrik, pengecoran logam, atau mesin berat di mana pengoperasian yang andal dan dekat dengan sumber panas diperlukan untuk transmisi data yang berkelanjutan.
Kesimpulan: Fleksibilitas Memenuhi Daya Tahan
Rakitan Kabel Koaksial SMA Male to SMA Female RG178 menonjol sebagai konektor utama bagi para profesional RF yang membutuhkan jumper yang dapat diandalkan, fleksibel, dan stabil secara termal. Kabel ini secara sempurna menggabungkan kopling konektor SMA yang aman dan berulir — standar universal untuk koneksi eksternal yang kokoh — dengan ketahanan yang gesit dan tahan terhadap suhu tinggi kabel RG178 . Hal ini menghasilkan solusi interkoneksi sederhana dan berkualitas tinggi yang menjamin kinerja maksimum dan ketelitian sinyal, bahkan di ruang operasional yang paling sempit dan paling menuntut. Untuk memperluas koneksi, melindungi port, atau merutekan sinyal di lingkungan yang menantang, rakitan ini adalah pilihan yang tepat untuk menjaga integritas dan efisiensi arsitektur RF penting Anda.
