Apabila memilih sebuah rf coaxial cable , jurutera dan pembeli teknikal sering menghadapi persoalan tentang keluarga mana yang paling sesuai dengan keperluan mereka. Kumpulan biasa termasuk kabel siri RG seperti RG174 dan RG316, pilihan LMR kehilangan rendah untuk larian lanjutan dan mikro-coax untuk peranti ultra-kompak. Memahami perbezaan dalam prestasi elektrik, pembinaan mekanikal dan daya tahan alam sekitar adalah kunci untuk membuat pilihan yang tepat. Di Shenzhen Keesun Technology Co., Ltd, kami menyediakan pelbagai jenis pemasangan kabel sepaksi berprestasi tinggi, membantu pelanggan memilih penyelesaian yang paling sesuai untuk aplikasi mereka.
Sekilas pandang: keluarga kabel sepaksi RF biasa
Kabel siri RG: kebolehpercayaan setiap hari
Siri RG telah menjadi tulang belakang sambungan RF selama beberapa dekad. Model seperti RG174, RG316 dan RG58 kekal popular kerana keseimbangan fleksibiliti, ketersediaan dan keserasiannya dengan penyambung standard.
RG174 : Padat dan kos efektif, sering digunakan dalam pendawaian peranti dalaman atau petunjuk tampalan pendek. Diameternya yang nipis menjadikannya ringan, walaupun ia membawa pengecilan yang lebih tinggi pada frekuensi tinggi.
RG316 : Saiz serupa tetapi dibina dengan dielektrik PTFE, menawarkan rintangan suhu yang lebih baik dan kehilangan yang lebih rendah daripada RG174. Ia biasanya ditemui dalam persediaan ujian aeroangkasa, pertahanan dan perindustrian di mana kebolehpercayaan dalam keadaan melampau adalah kritikal.
RG58 : Berdiameter lebih besar, memberikan pengurangan pengecilan pada jarak, menjadikannya sesuai untuk penyuap antena panjang sederhana dan tetapan RF tujuan umum.
Pertukaran utama dalam kabel RG ialah antara fleksibiliti dan kehilangan: kabel yang lebih nipis lebih mudah untuk dihalakan, tetapi mereka mengorbankan prestasi isyarat berbanding dengan varian yang lebih tebal. Untuk projek sensitif kos yang menggunakan kabel pendek, kabel RG kekal sebagai salah satu pilihan yang paling banyak diterima pakai di seluruh dunia.
Keluarga LMR: dibina untuk kerugian yang rendah

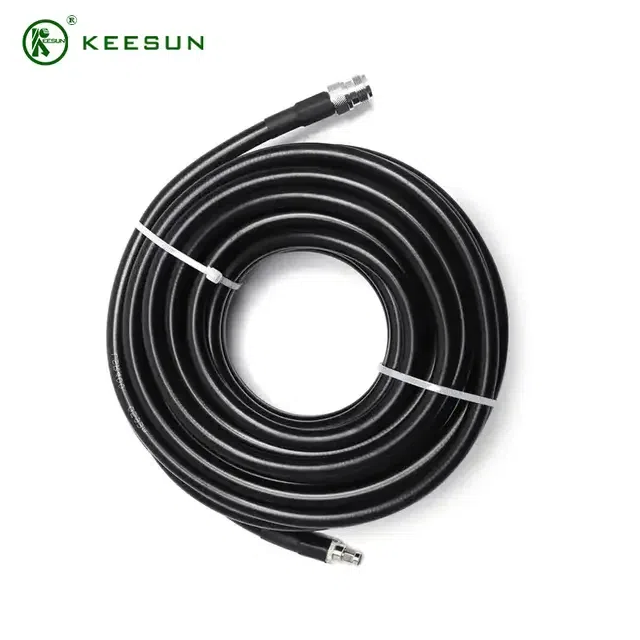

Untuk aplikasi yang memerlukan larian kabel yang lebih lama atau pengendalian kuasa yang lebih tinggi, siri LMR ialah penyelesaian yang sesuai. Kabel seperti LMR-200, LMR-240, dan LMR-400 direka dengan bahan dielektrik termaju dan perisai, mengurangkan pengecilan dengan ketara berbanding kabel RG standard.
Kabel ini amat berharga untuk penyuap antena luar, stesen pangkalan telekom dan projek infrastruktur tanpa wayar. Jaket teguh mereka sering menentang sinaran UV dan kelembapan, memastikan hayat perkhidmatan yang panjang walaupun dalam iklim yang keras. Peningkatan sedikit dalam kekakuan berbanding dengan kabel RG diimbangi oleh prestasi elektrik yang unggul. Selain itu, keluarga LMR menyediakan keberkesanan perisai yang sangat baik, mengurangkan gangguan elektromagnet (EMI) dan meningkatkan kejelasan isyarat keseluruhan dalam persekitaran RF yang sesak.
Micro-coax: apabila ruang penting
Elektronik pengguna moden, peranti IoT dan sistem komunikasi mudah alih memerlukan sambungan kecil. Kabel coax mikro seperti varian 0.81 mm, 1.13 mm dan 1.37 mm direka bentuk untuk ruang padat ini.
Walaupun saiznya kecil, ia mengekalkan impedans terkawal dan prestasi yang boleh dipercayai merentasi spektrum frekuensi yang luas. Aplikasi biasa termasuk modul Wi-Fi komputer riba, pautan komunikasi dron dan peranti boleh pakai. Pertukarannya ialah struktur halusnya memerlukan pengendalian yang teliti, dan ia sebaiknya ditamatkan dengan penyambung ketepatan seperti IPEX atau U.FL. Bagi pengeluar yang mereka bentuk elektronik kompak generasi akan datang, micro-coax menawarkan fleksibiliti untuk menjimatkan ruang papan tanpa menjejaskan integriti RF.
Ciri-ciri elektrik dibandingkan: pengecilan, impedans, VSWR
Kekerapan lwn. pengecilan
Parameter elektrik yang paling penting untuk kabel sepaksi rf ialah pengecilan—berapa banyak kekuatan isyarat yang hilang bagi setiap unit panjang. Ini sangat dipengaruhi oleh diameter kabel, kualiti dielektrik, dan perisai.
RG174 : Pengecilan lebih tinggi, sesuai untuk larian pendek di bawah beberapa kaki.
RG316 : Kerugian yang lebih rendah daripada RG174, boleh mengendalikan jarak sederhana dengan prestasi yang stabil.
LMR-200 : Pengecilan jauh lebih rendah, sesuai untuk penyuap antena dan larian coax yang panjang.
Micro-coax : Kehilangan berbeza dengan ketara tetapi biasanya lebih tinggi disebabkan saiz konduktor yang kecil, menjadikannya paling sesuai untuk pendawaian dalaman dan bukannya penyuap luaran.
Cara membaca lembaran data
Helaian data untuk kabel sepaksi termasuk istilah yang penting untuk pemilihan:
Jenis dielektrik : PTFE menawarkan toleransi suhu yang luas dan prestasi yang stabil, manakala dielektrik PE atau PVC lebih menjimatkan kos.
Faktor halaju : Menunjukkan kelajuan perambatan isyarat dalam kabel; nilai yang lebih tinggi secara amnya meningkatkan ketepatan masa dalam sistem RF.
Pengendalian kuasa : Kabel yang lebih besar menghilangkan haba dengan lebih berkesan, menyokong kuasa RF yang lebih tinggi tanpa degradasi.
Memahami parameter ini membolehkan pereka bentuk mengelakkan kabel yang tidak sepadan yang mungkin memperkenalkan pantulan atau mengehadkan prestasi. Ia juga memastikan kecekapan peringkat sistem, terutamanya dalam jalur frekuensi tinggi seperti 5G atau komunikasi satelit, kekal tanpa kompromi.
Perbezaan mekanikal dan persekitaran
Fleksibiliti, jejari lentur dan julat suhu
Prestasi mekanikal selalunya memutuskan sama ada kabel akan berjaya dalam penggunaan dunia sebenar. RG174, dengan binaan yang tipis, boleh membengkok di sekitar sudut yang ketat dengan tekanan yang minimum, tetapi ia mengorbankan ketahanan di bawah lenturan berulang kali. RG316 menahan suhu yang lebih tinggi, menjadikannya boleh dipercayai dalam aeroangkasa dan elektronik automotif. Kabel LMR, walaupun kurang fleksibel, memberikan keseimbangan yang teguh untuk pemasangan yang memerlukan ketahanan dan kestabilan jangka panjang.
Julat suhu juga berbeza: Kabel berasaskan PTFE seperti RG316 bertolak ansur sehingga +200°C, manakala versi berjaket PVC dihadkan kepada kira-kira +85°C. Memilih jaket yang betul memastikan kabel tidak akan merosot sebelum waktunya dalam persekitarannya. Sesetengah pengguna industri juga memerlukan jaket bebas halogen untuk mematuhi piawaian keselamatan kebakaran, menambah satu lagi faktor yang perlu dipertimbangkan semasa pemilihan.
Penggunaan luar berbanding dalam
Rintangan alam sekitar adalah penting untuk penyuap antena dan sistem telekomunikasi. Kabel LMR dengan jaket yang distabilkan UV bertahan dalam pendedahan luar jangka panjang dan malah boleh ditanam terus dengan reka bentuk menyekat kelembapan. Sebaliknya, micro-coax hanya untuk kegunaan dalaman, disepadukan ke dalam peranti di mana perlindungan disediakan oleh kandang. Kabel RG berbeza-beza bergantung pada bahan jaket, jadi menyemak spesifikasi adalah penting.
Pilihan penamatan dan pemasangan penyambung
Penamatan kilang lwn lapangan
Kabel sepaksi boleh dipesan sebagai pemasangan lengkap atau ditamatkan di lapangan. Pemasangan kilang, seperti daripada Keesun, menjamin galangan terkawal, pengeliman yang tepat dan prestasi yang diuji sehingga 18 GHz. Penamatan medan boleh mengurangkan masa utama untuk pembaikan pantas, tetapi ia membawa risiko VSWR yang tidak konsisten atau ketidakpadanan penyambung. Untuk aplikasi kritikal misi seperti komunikasi pertahanan atau pautan satelit, pemasangan kilang adalah pilihan yang lebih selamat dan boleh dipercayai.
Gandingan penyambung biasa
Micro-coax : siri IPEX, U.FL, MHF untuk sambungan PCB padat.
RG174/RG316 : Selalunya dipasangkan dengan penyambung SMA, SMB atau BNC.
Kabel LMR : Biasanya dipadankan dengan penyambung SMA jenis N, TNC atau lebih besar untuk sambungan kehilangan rendah dalam pemasangan luar.
Memilih jenis penyambung yang betul memastikan keserasian mekanikal dan meminimumkan kehilangan pantulan. Memadankan penyaduran penyambung (seperti emas atau nikel) dengan keperluan alam sekitar juga memanjangkan hayat perkhidmatan dalam keadaan yang mencabar.
Baldi kes guna: kabel mana untuk aplikasi mana
Persediaan makmal dan ujian
Dalam persekitaran ujian, VSWR rendah dan kebolehulangan adalah penting. Kabel RG316, dengan dielektrik PTFE dan kestabilan merentasi julat suhu yang luas, lebih disukai di makmal di mana kabel boleh difleksi berulang kali tetapi mesti mengekalkan ciri elektrik yang tepat. Untuk persediaan penentukuran, kabel ini memastikan ketepatan tanpa memperkenalkan ralat tambahan.
Pengumpan antena dan infrastruktur luar
Untuk stesen pangkalan, tempat liputan Wi-Fi atau antena arah, kabel LMR ialah pilihan yang jelas. Kerugian rendah mereka terhadap jarak, rintangan UV dan pengendalian kuasa tinggi menjadikannya boleh dipercayai untuk pemasangan luar. Ini memastikan sambungan yang stabil, walaupun dalam iklim yang mencabar. Apabila rangkaian wayarles berkembang untuk menyokong projek IoT dan bandar pintar, kabel LMR menyediakan ketahanan yang diperlukan untuk memastikan infrastruktur dalam talian dengan penyelenggaraan yang minimum.
Pendawaian peranti dalaman
Apabila ruang, berat dan fleksibiliti menjadi keutamaan, kabel micro-coax cemerlang. Mereka membenarkan OEM untuk menyepadukan sambungan wayarles ke dalam tablet, dron dan elektronik mudah alih tanpa menambah pukal. Diameter kecil dan ringan menyokong reka bentuk padat sambil mengekalkan kebolehpercayaan RF. Dalam peranti perubatan seperti peralatan pemantauan mudah alih, micro-coax memastikan pengecilan dan kualiti isyarat yang konsisten.
Kesimpulan
Memilih yang betul Kabel sepaksi rf bergantung pada mengimbangi prestasi elektrik, keadaan persekitaran dan keperluan mekanikal. Sama ada memilih siri RG untuk kegunaan umum, LMR untuk larian luar dengan kerugian rendah atau mikro-coax untuk elektronik kompak, Shenzhen Keesun Technology Co., Ltd menyediakan pemasangan kabel kejuruteraan ketepatan yang diuji sehingga 18 GHz. Terokai penyelesaian kami yang boleh disesuaikan dan pilihan penyambung untuk mencari padanan yang sesuai untuk sistem anda. Hubungi kami hari ini untuk membincangkan keperluan anda dan memastikan sambungan yang stabil dan berkualiti tinggi dalam setiap aplikasi.
