Приликом избора ан рф коаксијални кабл , инжењери и технички купци се често суочавају са питањем која породица најбоље одговара њиховим потребама. Уобичајене групе укључују каблове из серије РГ као што су РГ174 и РГ316, ЛМР опције са малим губицима за продужено трајање и микро-коаксијални кабл за ултра-компактне уређаје. Разумевање разлика у електричним перформансама, механичкој конструкцији и отпорности на животну средину кључно је за доношење правог избора. У Схензхен Кеесун Тецхнологи Цо., Лтд, нудимо широк спектар склопова коаксијалних каблова високих перформанси, помажући купцима да изаберу најпогодније решење за њихову примену.
На први поглед: уобичајене породице РФ коаксијалних каблова
Каблови серије РГ: свакодневна поузданост
РГ-серија је деценијама била окосница РФ повезивања. Модели као што су РГ174, РГ316 и РГ58 остају популарни због равнотеже флексибилности, доступности и компатибилности са стандардним конекторима.
РГ174 : Компактан и исплатив, често се користи за унутрашње ожичење уређаја или кратке каблове. Његов танак пречник чини га лаганим, иако има веће слабљење на високим фреквенцијама.
РГ316 : Сличне величине, али направљен од ПТФЕ диелектрика, нуди бољу температурну отпорност и мањи губитак од РГ174. Обично се налази у ваздухопловним, одбрамбеним и индустријским системима за тестирање где је поузданост у екстремним условима критична.
РГ58 : Већи у пречнику, обезбеђује смањено слабљење на удаљености, што га чини погодним за антенске фидере средње дужине и РФ подешавања опште намене.
Главни компромис унутар РГ каблова је између флексибилности и губитка: тање каблове је лакше усмерити, али они жртвују перформансе сигнала у поређењу са дебљим варијантама. За пројекте осетљиве на трошкове где су каблови кратки, РГ каблови остају једна од најшире прихваћених опција широм света.
ЛМР породица: направљена за мале губитке

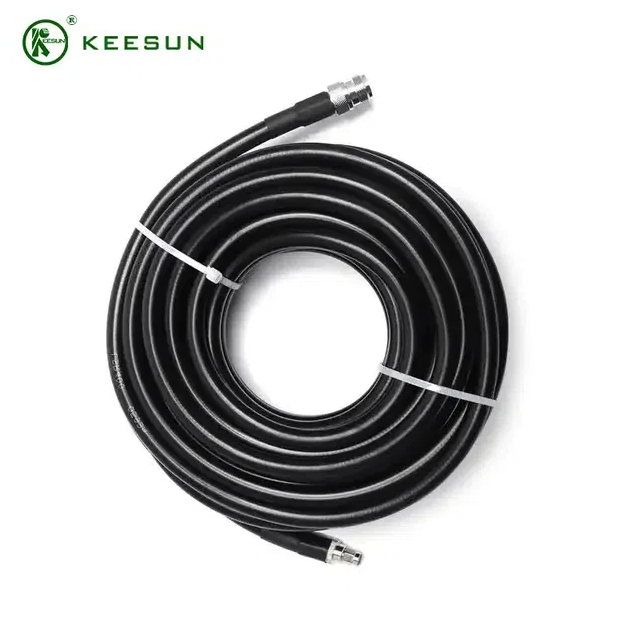

За апликације које захтевају дуже каблове или већу снагу, ЛМР серија је најбоље решење. Каблови као што су ЛМР-200, ЛМР-240 и ЛМР-400 су дизајнирани од напредних диелектричних материјала и заштите, значајно смањујући слабљење у поређењу са стандардним РГ кабловима.
Ови каблови су посебно вредни за спољне антенске фидере, телеком базне станице и пројекте бежичне инфраструктуре. Њихове робусне јакне често су отпорне на УВ зрачење и влагу, обезбеђујући дуг радни век чак иу оштрим климатским условима. Благо повећање крутости у поређењу са РГ кабловима је надокнађено њиховим врхунским електричним перформансама. Поред тога, ЛМР породица пружа одличну ефективност заштите, смањујући електромагнетне сметње (ЕМИ) и побољшавајући укупну јасноћу сигнала у препуним РФ окружењима.
Микро-коаксијални: када је простор битан

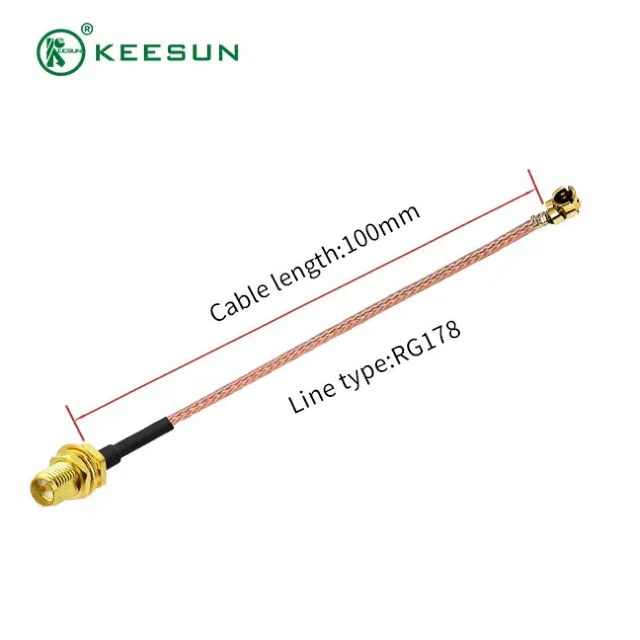

Модерна потрошачка електроника, ИоТ уређаји и преносиви комуникациони системи захтевају мале интерконекције. Микро-коаксијални каблови као што су варијанте од 0,81 мм, 1,13 мм и 1,37 мм су пројектовани за ове компактне просторе.
Упркос својој малој величини, они одржавају контролисану импеданцију и поуздане перформансе у широком спектру фреквенција. Типичне апликације укључују Ви-Фи модуле за лаптоп рачунаре, комуникационе везе за дрон и уређаје који се могу носити. Компромис је у томе што њихова деликатна структура захтева пажљиво руковање, а најбоље их је завршити прецизним конекторима као што су ИПЕКС или У.ФЛ. За произвођаче који дизајнирају нову генерацију компактне електронике, микро-коаксијална мрежа нуди флексибилност за уштеду простора на плочи без угрожавања РФ интегритета.
Поређене електричне карактеристике: слабљење, импеданса, ВСВР
Фреквенција у односу на слабљење
Најважнији електрични параметар за РФ коаксијални кабл је слабљење—колико се јачина сигнала губи по јединици дужине. На то снажно утичу пречник кабла, квалитет диелектрика и заштита.
РГ174 : Веће слабљење, погодно за кратке стазе испод неколико стопа.
РГ316 : Мањи губитак од РГ174, може да поднесе умерене удаљености са стабилним перформансама.
ЛМР-200 : Много ниже слабљење, идеално за антенске фидере и дуге коаксијалне везе.
Микро-коаксијални : Губици значајно варирају, али су обично већи због мале величине проводника, што их чини најпогоднијим за унутрашње ожичење, а не за спољне доводе.
Како читати таблице са подацима
Подаци за коаксијалне каблове укључују термине који су критични за избор:
Тип диелектрика : ПТФЕ нуди широку температурну толеранцију и стабилне перформансе, док су ПЕ или ПВЦ диелектрици исплативији.
Фактор брзине : Указује на брзину ширења сигнала унутар кабла; веће вредности генерално побољшавају тачност времена у РФ системима.
Управљање напајањем : Већи каблови ефикасније расипају топлоту, подржавајући већу РФ снагу без деградације.
Разумевање ових параметара омогућава дизајнерима да избегну неусклађене каблове који могу да доведу до рефлексије или ограниче перформансе. Такође осигурава да ефикасност на нивоу система, посебно у високофреквентним опсезима као што су 5Г или сателитска комуникација, остане бескомпромисна.
Механичке и еколошке разлике
Флексибилност, радијус савијања и температурни опсег
Механичке перформансе често одлучују да ли ће кабл успети у примени у стварном свету. РГ174, са својом танком конструкцијом, може се савијати око уских углова уз минимално оптерећење, али жртвује издржљивост при поновљеном савијању. РГ316 подноси више температуре, што га чини поузданим у ваздухопловној и аутомобилској електроници. ЛМР каблови, иако су мање флексибилни, обезбеђују робустан баланс за инсталације које захтевају издржљивост и дугорочну стабилност.
Температурни опсези се такође разликују: каблови на бази ПТФЕ као што је РГ316 толеришу до +200°Ц, док су верзије са ПВЦ омотачем ограничене на око +85°Ц. Одабиром правог омотача осигуравате да се кабл неће прерано деградирати у свом окружењу. Неки индустријски корисници такође захтевају јакне без халогена ради усаглашености са стандардима заштите од пожара, додајући још један фактор који треба узети у обзир приликом избора.
Примена на отвореном у односу на унутрашњу употребу
Отпор околине је критичан за антенске фидере и телекомуникационе системе. ЛМР каблови са УВ стабилисаним омотачем преживљавају дуготрајно излагање на отвореном и могу се чак директно укопавати са дизајном који блокира влагу. За разлику од тога, микро-коаксијална мрежа је искључиво за унутрашњу употребу, интегрисана је у уређаје где је заштита обезбеђена кућиштима. РГ каблови се веома разликују у зависности од материјала омотача, тако да је провера спецификација неопходна.
Могућности завршетка конектора и монтаже
Фацтори вс. фиелд терминатион
Коаксијални каблови се могу наручити као комплетни склопови или завршити на терену. Фабрички склопови, попут оних из Кеесун-а, гарантују контролисану импедансу, прецизно пресовање и тестиране перформансе до 18 ГХз. Завршетак на терену може да скрати време за брзе поправке, али носи ризик од недоследног ВСВР-а или неслагања конектора. За критичне апликације као што су одбрамбене комуникације или сателитске везе, фабрички склопови су сигурнији и поузданији избор.
Уобичајени спојеви упаривања
Микро-коаксијални : ИПЕКС, У.ФЛ, МХФ серија за компактне ПЦБ везе.
РГ174/РГ316 : Често упарен са СМА, СМБ или БНЦ конекторима.
ЛМР каблови : Обично се комбинују са Н-типом, ТНЦ или већим СМА конекторима за везе са малим губицима у спољним инсталацијама.
Одабир исправног типа конектора осигурава механичку компатибилност и минимизира губитке рефлексије. Усклађивање облоге конектора (као што је злато или никл) са потребама животне средине такође продужава радни век у изазовним условима.
Корпе за случај употребе: који кабл за коју примену
Лабораторијске и тестне поставке
У окружењима за тестирање, мали ВСВР и поновљивост су кључни. РГ316 каблови, са ПТФЕ диелектрицима и стабилношћу у широким температурним опсегима, преферирају се у лабораторијама где се каблови могу више пута савијати, али морају одржавати прецизне електричне карактеристике. За подешавања калибрације, ови каблови обезбеђују тачност без уношења додатних грешака.
Антенски фидери и спољна инфраструктура
За базне станице, Ви-Фи приступне тачке или усмерене антене, ЛМР каблови су јасан избор. Њихови мали губици на удаљености, УВ отпорност и велика снага руковања чине их поузданим за спољне инсталације. Ово обезбеђује стабилну везу, чак иу захтевним климатским условима. Како се бежичне мреже шире како би подржале ИоТ и пројекте паметних градова, ЛМР каблови пружају неопходну издржљивост да се инфраструктура задржи на мрежи уз минимално одржавање.
Унутрашње ожичење уређаја
Када су простор, тежина и флексибилност приоритет, микро-коаксијални каблови су одлични. Они омогућавају произвођачима оригиналне опреме да интегришу бежично повезивање у таблете, беспилотне летелице и преносиву електронику без додавања веће количине. Њихов мали пречник и мала тежина подржавају компактан дизајн уз одржавање РФ поузданости. У медицинским уређајима као што је преносива опрема за праћење, микро-коаксијална мрежа обезбеђује и минијатуризацију и доследан квалитет сигнала.
Закључак
Избор правог рф коаксијални кабл зависи од балансирања електричних перформанси, услова околине и механичких потреба. Било да бирате РГ-серију за општу употребу, ЛМР за рад на отвореном са малим губицима или микро-коаксијалну за компактну електронику, Схензхен Кеесун Тецхнологи Цо., Лтд обезбеђује прецизно пројектоване кабловске склопове тестиране до 18 ГХз. Истражите наша прилагодљива решења и опције конектора да бисте пронашли савршен спој за ваш систем. Контактирајте нас данас да бисмо разговарали о вашим захтевима и осигурали стабилне, висококвалитетне везе у свакој апликацији.
