Antenner er afgørende for trådløs kommunikation, men det kan være en udfordring at vælge den rigtige type. PCB-antenner tilbyder omkostningseffektive løsninger, mens FPC-antenner giver fleksibilitet. At forstå disse antenner hjælper med at vælge den bedste pasform til din enhed. I dette indlæg lærer du forskellene mellem PCB- og FPC-antenner og deres applikationer.
Hvad er en PCB-antenne?
Definition og grundlæggende struktur

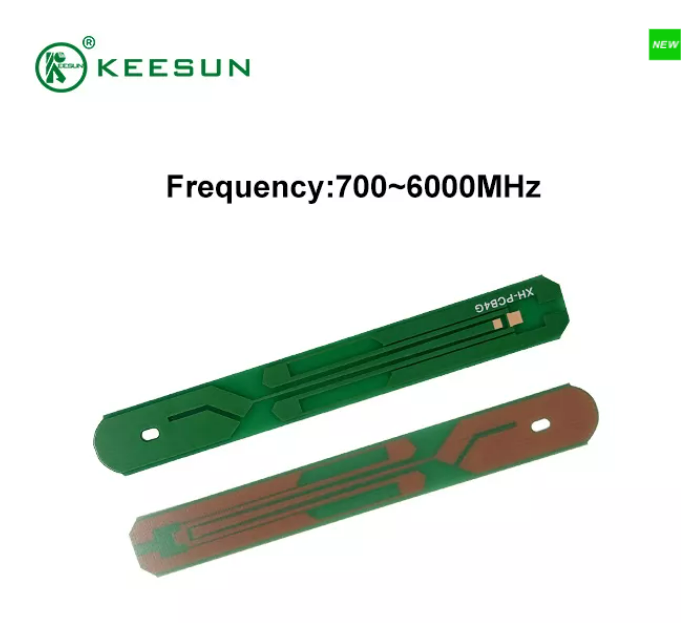

En PCB-antenne er en antenne, der er integreret direkte på et printkort (PCB). Det er skabt ved at ætse antennemønsteret på den stive overflade af printkortet, normalt lavet af glasfiberforstærket epoxylaminat. Antennen udgør en del af selve printkortet, hvilket eliminerer behovet for separate antennekomponenter.
Typisk er disse antenner enkeltlagede og flade, designet til at fungere på specifikke frekvensbånd, såsom Bluetooth, WiFi eller Zigbee. Antennemønsteret består ofte af kobberspor, der er formet til at optimere signaltransmission og -modtagelse. Fordi antennen er en del af printkortet, tilbyder den et kompakt design og en stabil, fast position i enheden.
Almindelige applikationer i elektronik
PCB-antenner er meget udbredt i enheder, hvor omkostninger og stabilitet er nøglefaktorer. De optræder ofte i:
● Enkeltbånds trådløse moduler: Enheder som Bluetooth-højttalere, WiFi-routere og Zigbee-aktiverede smart home-gadgets bruger almindeligvis PCB-antenner. Deres enkle design passer til enkeltfrekvensdrift.
● Forbrugerelektronik: TV'er, fjernbetjeninger og nogle wearables bruger PCB-antenner til pålidelig trådløs forbindelse.
● Industriel og bilelektronik: Udstyr, der kræver stabil, fast antenneplacering, såsom køretøjstelematik eller industrielle sensorer, drager fordel af PCB-antenner.
● Omkostningsfølsomme enheder: Da PCB-antenner produceres under PCB-fremstillingsprocessen, reducerer de komponentantal og monteringsomkostninger, hvilket gør dem ideelle til budgetenheder.
Men fordi PCB-antenner er ætset på et stift bord, er deres designfleksibilitet begrænset. De kræver normalt nok flad PCB-plads og er mindre tilpasselige til multi-bånd eller komplekse antennekrav.
Hvad er en FPC-antenne?
Definition og grundlæggende struktur
En FPC-antenne, eller Flexible Printed Circuit-antenne, er bygget på et fleksibelt underlag, normalt lavet af materialer som polyimid. I modsætning til den stive PCB-antenne bruger FPC-antennen et tyndt, bøjeligt printkort, der kan formes til at passe til forskellige enhedskonturer. Antennemønsteret er ætset eller trykt på denne fleksible film og danner ledende spor, der transmitterer og modtager trådløse signaler.
Dette fleksible design gør, at antennen kan adskilles fra hovedkredsløbskortet og placeres optimalt i enheden. Typisk bruges FPC-antenner i multi-band-applikationer, der understøtter flere frekvensområder samtidigt, såsom cellulær 2G/3G/4G, WiFi, Bluetooth og nye 5G-netværk.
Strukturen af en FPC-antenne inkluderer:
● Fleksibelt underlag: Tynd, let og bøjelig film.
● Ledende spor: Kobber eller lignende metaller ætset for at danne antennemønsteret.
● Klæbende bagside: Ofte inkluderet til nem montering inde i enheder.
● Beskyttende lag: For at beskytte antennen mod miljøskader og mekanisk belastning.
Fordele ved fleksibilitet i design
FPC-antennernes fleksibilitet tilbyder flere vigtige fordele:
● Pladsoptimering: De kan bøjes, foldes eller buede for at passe ind i trange eller uregelmæssige rum, hvor stive antenner ikke kan. Dette er afgørende for kompakte enheder som smartphones, wearables og IoT-gadgets.
● Forbedret placering: Designere kan placere antennen væk fra interferenskilder eller inde i brugerdefinerede kabinetter, hvilket forbedrer signalkvaliteten.
● Multibåndskapacitet: FPC-antenner kan designes til at håndtere flere frekvensbånd i én kompakt enhed, hvilket reducerer behovet for flere antenner.
● Let og tynd: De tilføjer minimal vægt og tykkelse og hjælper med at holde enheder slanke og bærbare.
● Nem integration: Den klæbende bagside og fleksible karakter forenkler monteringen og reducerer antallet af dele og stik.
● Holdbarhed under bevægelse: De modstår bøjninger og vibrationer bedre end stive antenner, hvilket gør dem ideelle til enheder, der udsættes for bevægelse.
Disse fordele gør FPC-antenner særdeles velegnede til moderne elektronik, der kræver kompakte, alsidige og højtydende trådløse komponenter.
Nøgleforskelle mellem PCB- og FPC-antenner
Materiale og konstruktion
PCB-antenner er ætset direkte på stive printplader lavet af materialer som glasfiberforstærket epoxy. Denne stive base giver stabilitet, men begrænser bøjning eller formning. Antennemønsteret er fastgjort fladt på kortet, integreret under PCB-fremstilling.
FPC-antenner bruger fleksible substrater såsom polyimidfilm. Disse tynde, bøjelige materialer gør det muligt for antennen at bue, folde eller vikle rundt om enhedsdele. Ledende kobberspor danner antennemønsteret på denne fleksible film, ofte med klæbende bagside for nem montering inde i enheder. I modsætning til PCB-antenner kan FPC-antenner designes separat fra hovedkredsløbskortet, hvilket giver flere installationsmuligheder.
Ydeevne og signalstyrke
Både PCB- og FPC-antenner kan levere stærke trådløse signaler, når de er godt designet. PCB-antenner nyder godt af en stabil, fast position på printkortet, som hjælper med at opretholde ensartet signalkvalitet. Deres ydeevne afhænger dog i høj grad af den tilgængelige PCB-plads og jordplanstørrelsen.
FPC-antenner opnår ofte lignende eller bedre ydeevne på trods af, at de kræver mindre jordplads. Deres fleksibilitet tillader placering på optimale steder inde i enheder, hvilket reducerer interferens og forbedrer signalmodtagelsen. De understøtter multibåndsdrift og håndterer flere frekvensområder i én kompakt antenne, hvilket gør dem ideelle til komplekse trådløse standarder som 5G og WiFi 6.
Plads og designtilpasning
PCB-antenner har brug for relativt flade, stive områder på printkortet, hvilket begrænser designfleksibiliteten. Deres størrelse og form skal passe inden for printkortets layout, hvilket kan være restriktivt i kompakte enheder.
I modsætning hertil udmærker FPC-antenner sig i pladsbesparelse og designtilpasning. De kan passe ind i snævre, buede eller uregelmæssige rum, hvor stive antenner ikke kan. Dette gør dem perfekte til slanke smartphones, wearables og IoT-gadgets. Deres tynde profil hjælper også med at reducere enhedens samlede tykkelse og vægt.
Fordele ved PCB-antenner
Omkostningseffektivitet
En af de største fordele ved PCB-antenner er deres omkostningseffektivitet. Da antennen er ætset direkte på printkortet under fremstillingen, er der ikke behov for ekstra komponenter eller monteringstrin. Denne integration reducerer materialeomkostninger og arbejdskraft, hvilket gør PCB-antenner ideelle til masseproduktion. Enheder rettet mod budgetbevidste markeder drager fordel af denne tilgang, da den holder de samlede produktomkostninger lave uden at ofre grundlæggende trådløs funktionalitet.
Desuden undgår PCB-antenner behovet for yderligere stik eller kabler, hvilket yderligere skærer ned på fremstillingskompleksiteten og potentielle fejlpunkter. Denne enkelhed fremskynder også produktionscyklusser, hvilket hjælper producenterne med at opfylde krav til store mængder effektivt.
Stabilitet og pålidelighed
PCB-antenner tilbyder fremragende stabilitet og pålidelighed på grund af deres faste, stive struktur. Da de er en del af printkortet, bevarer de en ensartet position og form, hvilket hjælper med at bevare antennens ydeevne over tid. Denne faste placering minimerer mekanisk stress eller bevægelse, der kan forringe signalkvaliteten.
Det stive substratmateriale, der anvendes i PCB'er, typisk glasfiberforstærket epoxy, giver stærk støtte og holdbarhed. Denne robusthed gør PCB-antenner velegnede til enheder, der udsættes for vibrationer eller stød, såsom bilelektronik eller industrielle sensorer.
Derudover, når PCB-antennedesignet er færdiggjort og testet, kræver det generelt lidt eller ingen justering under produktionen. Denne repeterbarhed sikrer ensartet trådløs ydeevne på tværs af store partier af enheder.
Fordele ved FPC-antenner
Pladsbesparende design
En af de største fordele ved FPC-antenner er deres evne til at spare plads inde i elektroniske enheder. Fordi de er lavet på fleksible substrater, kan disse antenner bøjes, foldes eller krumme for at passe ind i stramme eller mærkeligt formede områder, hvor stive PCB-antenner simpelthen ikke passer. Denne fleksibilitet giver designere mulighed for at bruge hver eneste del af det indre rum effektivt, hvilket er afgørende for slanke smartphones, kompakte wearables og andre miniaturiserede gadgets.
For eksempel, i et smartwatch, kan FPC-antennen vikle rundt om batteriet eller passe langs buede kanter uden at tilføje bulk. Dette hjælper med at holde enheden tynd og let, mens den stadig opretholder en stærk trådløs forbindelse. Den tynde profil af FPC-antenner bidrager også til at reducere den samlede enheds tykkelse, hvilket gør dem ideelle til slanke, moderne designs.
Alsidighed i applikationer
FPC-antenner er meget alsidige og kan understøtte en lang række trådløse teknologier og frekvensbånd. Deres fleksible karakter gør, at de kan placeres optimalt inde i enheder for at undgå interferens og forbedre signalkvaliteten. Dette gør dem perfekte til multi-band applikationer, såsom smartphones, der skal håndtere 2G, 3G, 4G, 5G, WiFi og Bluetooth på én gang.
De er også velegnede til enheder, der oplever bevægelse eller vibrationer, såsom fitness-trackere eller bilsensorer. Da antennen kan bøje uden beskadigelse, bevarer den ydeevnen selv under gentagne bøjninger eller stød. Derudover kommer FPC-antenner ofte med klæbende bagside, hvilket forenkler montering og integration i forskellige produktskabe.
Denne tilpasningsevne betyder, at FPC-antenner kan tilpasses til en bred vifte af produkter, fra IoT-enheder og medicinsk udstyr til droner og industriværktøjer. Deres evne til at tilpasse sig forskellige former og størrelser giver producenterne større frihed i produktdesign uden at gå på kompromis med den trådløse ydeevne.
Anvendelser af PCB-antenner
Brug i enkeltbåndsenheder
PCB-antenner findes almindeligvis i enkeltbåndsenheder. Disse enheder fungerer på én frekvens, såsom Bluetooth, WiFi eller Zigbee. Fordi PCB-antenner er ætset direkte på printkortet, er de optimeret til et specifikt frekvensbånd. Dette gør dem ideelle til enkle trådløse kommunikationsbehov.
Eksempler omfatter:
● Bluetooth-højttalere: De kræver stabile enkeltfrekvensantenner for at opretholde klar lydstreaming.
● WiFi-routere: Bruger ofte PCB-antenner, der er designet specifikt til 2,4 GHz- eller 5 GHz-bånd.
● Smart home-enheder: Mange bruger PCB-antenner til pålidelig, billig forbindelse på en enkelt frekvens.
Det ligefremme design af PCB-antenner passer godt til disse applikationer. De giver ensartet ydeevne uden behov for kompleks tuning eller multi-band support.
Rolle i omkostningsfølsom elektronik
Omkostninger er en vigtig faktor på mange elektronikmarkeder. PCB-antenner hjælper med at reducere udgifterne ved at integrere direkte i printkortet. Dette eliminerer ekstra dele, monteringstrin og stik, hvilket reducerer produktionsomkostningerne.
Enheder, der nyder godt af denne omkostningseffektivitet omfatter:
● Entry-level smartphones: Hvor budgetbegrænsninger begrænser komponentomkostninger.
● Fjernbetjeninger: Enkle enheder, der har brug for pålidelige trådløse forbindelser uden ekstra omkostninger.
● Grundlæggende IoT-sensorer: Ofte implementeret i stort antal, hvilket gør omkostningsbesparelser afgørende.
Fordi PCB-antenner produceres under PCB-fremstilling, strømliner de produktionen. Denne integration reducerer også fejlpunkter, hvilket forbedrer enhedens overordnede pålidelighed.
Men deres stivhed og pladskrav betyder, at de passer bedst ind i enheder med nok PCB-areal og enkle trådløse behov. Til applikationer, der kræver multi-bånd eller fleksibel placering, kan andre antennetyper være at foretrække.
Anvendelser af FPC-antenner
Brug i Multi-Band-enheder
FPC-antenner er ideelle til multi-band-enheder, der skal understøtte flere frekvensområder på én gang. Deres fleksible design giver dem mulighed for at håndtere komplekse trådløse standarder som 2G, 3G, 4G, 5G, WiFi og Bluetooth alt sammen i én kompakt antenne. Denne multi-band-kapacitet reducerer behovet for flere antenner inde i en enhed, hvilket sparer plads og forenkler det interne layout.
Smartphones er et godt eksempel. De kræver antenner, der fungerer på tværs af mange bånd for at sikre problemfri forbindelse over hele verden. FPC-antenner kan formes og placeres for at optimere ydeevnen for alle disse frekvenser, hvilket forbedrer opkaldskvaliteten, datahastigheder og trådløs pålidelighed.
Andre enheder, der drager fordel af flerbånds FPC-antenner, omfatter tablets, bærbare computere og IoT-gateways. Disse enheder jonglerer ofte med forskellige trådløse protokoller samtidigt. FPC-antennens evne til at tilpasse sig enhedens konturer og understøtte flere bånd gør den til en perfekt pasform.
Rolle i kompakt og letvægtselektronik
FPC-antenner skinner i kompakt, letvægtselektronik, hvor plads og vægt er i højsædet. Deres tynde, fleksible substrat lader designere stikke antenner ind i små eller buede rum, der ikke kan nås af stive PCB-antenner. Denne fleksibilitet hjælper med at holde enheder slanke og lette uden at ofre trådløs ydeevne.
Wearables som smartwatches og fitness-trackere er stærkt afhængige af FPC-antenner. Disse enheder er små og ofte buede, hvilket kræver antenner, der bøjes uden at gå i stykker. FPC-antenner passer tæt omkring batterier eller langs buede kanter og bevarer en god signalstyrke, samtidig med at enhedens æstetik bevares.
På samme måde drager ultrakompakte IoT-enheder og medicinske gadgets fordel af FPC-antenner. De kan integreres i bittesmå kabinetter, hvilket sikrer pålidelige trådløse forbindelser uden at tilføje bulk. Den klæbende bagside på mange FPC-antenner forenkler også monteringen, hvilket reducerer produktionstiden.
I bilelektronik, hvor vibrationer og bevægelser er almindelige, tilbyder FPC-antenner holdbarhed og ensartet ydeevne. Deres evne til at bøje uden at beskadige gør dem velegnede til sensorer og kommunikationsmoduler inde i køretøjer.
Konklusion
Valget af den rigtige antenne afhænger af din enheds behov. PCB-antenner er omkostningseffektive og pålidelige til enkeltbåndsapplikationer, mens FPC-antenner tilbyder fleksibilitet og multibåndsunderstøttelse til kompakte enheder. Fremtidige tendenser inden for antenneteknologi peger mod mere tilpasningsdygtige og effektive designs. Keesun har specialiseret sig i avancerede antenneløsninger, der leverer produkter, der maksimerer pladsen og forbedrer den trådløse ydeevne. Deres ekspertise sikrer værdifulde bidrag til det udviklende landskab af elektronik, der imødekommer forskellige branchekrav.
FAQ
Q: Hvad er en PCB-antenne?
A: En PCB-antenne er en antenne, der er direkte integreret på et printkort, der bruger kobberspor til at optimere trådløs signaltransmission.
Q: Hvordan fungerer en PCB-antenne i elektronik?
A: PCB-antenner fungerer ved at bruge ætsede kobbermønstre på et printkort til at transmittere og modtage trådløse signaler, ofte brugt i enkeltbåndsenheder.
Q: Hvorfor vælge en PCB-antenne frem for en FPC-antenne?
A: Vælg en PCB-antenne for omkostningseffektivitet og stabilitet i enheder med stive, flade design og enkeltfrekvensbehov.
Q: Hvad er fordelene ved at bruge en PCB-antenne?
A: PCB-antenner giver omkostningsbesparelser, stabilitet og pålidelighed ved at integrere direkte på printkortet, hvilket reducerer komponenter og monteringstrin.
