Antény jsou klíčové pro bezdrátovou komunikaci, ale výběr správného typu může být náročný. Antény PCB nabízejí nákladově efektivní řešení, zatímco antény FPC poskytují flexibilitu. Pochopení těchto antén pomáhá při výběru nejvhodnější pro vaše zařízení. V tomto příspěvku se dozvíte rozdíly mezi PCB a FPC anténami a jejich aplikacemi.
Co je PCB anténa?
Definice a základní struktura
Anténa PCB je anténa integrovaná přímo na desce plošných spojů (PCB). Vytváří se vyleptáním anténního vzoru na pevný povrch PCB, obvykle vyrobený z epoxidového laminátu vyztuženého skelnými vlákny. Anténa tvoří součást samotné desky plošných spojů, což eliminuje potřebu samostatných součástí antény.
Typicky jsou tyto antény jednovrstvé a ploché, navržené pro provoz na specifických frekvenčních pásmech, jako je Bluetooth, WiFi nebo Zigbee. Vzor antény se často skládá z měděných stop tvarovaných pro optimalizaci přenosu a příjmu signálu. Protože je anténa součástí desky plošných spojů, nabízí kompaktní design a stabilní, pevnou polohu v zařízení.
Běžné aplikace v elektronice
PCB antény jsou široce používány v zařízeních, kde jsou klíčovými faktory cena a stabilita. Často se objevují v:
● Jednopásmové bezdrátové moduly: Zařízení jako Bluetooth reproduktory, WiFi routery a chytré domácí gadgety s podporou Zigbee běžně používají PCB antény. Jejich jednoduchý design vyhovuje jednofrekvenčnímu provozu.
● Spotřební elektronika: Televizory, dálkové ovladače a některá nositelná zařízení používají PCB antény pro spolehlivé bezdrátové připojení.
● Průmyslová a automobilová elektronika: Antény PCB využívají zařízení vyžadující stabilní, pevné umístění antény, jako je telematika vozidel nebo průmyslové senzory.
● Nákladově citlivá zařízení: Vzhledem k tomu, že PCB antény jsou vyráběny během výrobního procesu PCB, snižují počet součástek a náklady na montáž, takže jsou ideální pro cenově dostupná zařízení.
Protože jsou však PCB antény vyleptány na pevné desce, je jejich konstrukční flexibilita omezená. Obvykle vyžadují dostatek plochého prostoru na desce plošných spojů a jsou méně přizpůsobivé pro vícepásmové nebo složité požadavky na antény.

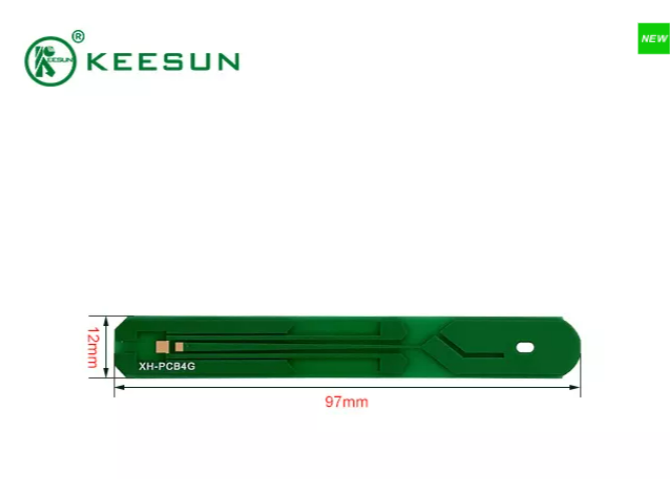

Co je FPC anténa?
Definice a základní struktura
Anténa FPC nebo anténa s flexibilním tištěným obvodem je postavena na flexibilním substrátu, obvykle vyrobeném z materiálů, jako je polyimid. Na rozdíl od pevné PCB antény používá FPC anténa tenkou, ohýbatelnou desku plošných spojů, kterou lze tvarovat tak, aby odpovídala různým obrysům zařízení. Vzor antény je vyleptán nebo natištěn na tuto flexibilní fólii a tvoří vodivé stopy, které vysílají a přijímají bezdrátové signály.
Tato flexibilní konstrukce umožňuje oddělit anténu od hlavní desky plošných spojů a optimálně ji umístit v rámci zařízení. Typicky se antény FPC používají ve vícepásmových aplikacích, které podporují několik frekvenčních rozsahů současně, jako jsou mobilní 2G/3G/4G, WiFi, Bluetooth a vznikající sítě 5G.
Struktura FPC antény zahrnuje:
● Flexibilní substrát: Tenká, lehká a ohebná fólie.
● Vodivé stopy: Měď nebo podobné kovy leptané za účelem vytvoření vzoru antény.
● Přilnavý podklad: Často součástí balení pro snadnou montáž uvnitř zařízení.
● Ochranné vrstvy: K ochraně antény před poškozením okolním prostředím a mechanickým namáháním.
Výhody flexibility v designu
Flexibilita antén FPC nabízí několik klíčových výhod:
● Optimalizace prostoru: Mohou být ohnuty, složeny nebo zakřiveny, aby se vešly do těsných nebo nepravidelných prostorů, kam pevné antény nemohou. To je zásadní pro kompaktní zařízení, jako jsou smartphony, nositelná zařízení a zařízení internetu věcí.
● Vylepšené umístění: Návrháři mohou umístit anténu mimo zdroje rušení nebo uvnitř vlastních krytů, čímž se zlepší kvalita signálu.
● Schopnost více pásem: Antény FPC mohou být navrženy tak, aby zvládly více frekvenčních pásem v jedné kompaktní jednotce, čímž se sníží potřeba několika antén.
● Lehké a tenké: Přidávají minimální hmotnost a tloušťku, což pomáhá udržovat zařízení štíhlá a přenosná.
● Snadná integrace: Lepicí podklad a flexibilní povaha zjednodušují montáž a snižují počet dílů a konektorů.
● Odolnost při pohybu: Odolávají ohýbání a vibracím lépe než pevné antény, takže jsou ideální pro zařízení vystavená pohybu.
Díky těmto výhodám jsou antény FPC velmi vhodné pro moderní elektroniku vyžadující kompaktní, všestranné a vysoce výkonné bezdrátové komponenty.
Klíčové rozdíly mezi PCB a FPC anténami
Materiál a konstrukce
Antény PCB jsou vyleptány přímo na pevné desky plošných spojů vyrobené z materiálů, jako je epoxid vyztužený skelnými vlákny. Tato pevná základna nabízí stabilitu, ale omezuje ohýbání nebo tvarování. Vzor antény je upevněn naplocho na desce, integrován během výroby PCB.
FPC antény používají flexibilní substráty, jako jsou polyimidové fólie. Tyto tenké, ohebné materiály umožňují anténě zakřivit, složit nebo obalit části zařízení. Vodivé měděné stopy tvoří vzor antény na této flexibilní fólii, často s lepicím podkladem pro snadnou montáž uvnitř zařízení. Na rozdíl od PCB antén mohou být FPC antény navrženy odděleně od hlavní obvodové desky, což nabízí více možností instalace.
Výkon a síla signálu
Antény PCB i FPC mohou dodávat silné bezdrátové signály, pokud jsou dobře navrženy. Antény PCB těží ze stabilní, pevné polohy na desce plošných spojů, což pomáhá udržovat konzistentní kvalitu signálu. Jejich výkon však silně závisí na dostupném prostoru PCB a velikosti základní desky.
FPC antény často dosahují podobného nebo lepšího výkonu, přestože vyžadují menší prostor na zemi. Jejich flexibilita umožňuje umístění na optimálních místech uvnitř zařízení, snižuje rušení a zlepšuje příjem signálu. Podporují vícepásmový provoz, zvládají několik frekvenčních rozsahů v jedné kompaktní anténě, díky čemuž jsou ideální pro komplexní bezdrátové standardy, jako je 5G a WiFi 6.
Přizpůsobivost prostoru a designu
Antény PCB potřebují relativně ploché, tuhé oblasti na desce plošných spojů, což omezuje flexibilitu návrhu. Jejich velikost a tvar se musí vejít do rozložení plošných spojů, což může být u kompaktních zařízení omezující.
Naproti tomu FPC antény vynikají prostorovou nenáročností a přizpůsobivostí designu. Mohou se vejít do těsných, zakřivených nebo nepravidelných prostorů, kam pevné antény nemohou. Díky tomu jsou ideální pro tenké smartphony, nositelná zařízení a zařízení internetu věcí. Jejich tenký profil také pomáhá snížit celkovou tloušťku a hmotnost zařízení.
Výhody PCB antén
Efektivita nákladů
Jednou z největších výhod PCB antén je jejich cenová efektivita. Vzhledem k tomu, že anténa je při výrobě vyleptána přímo na desku s plošnými spoji, nejsou potřeba žádné další součásti ani montážní kroky. Tato integrace snižuje náklady na materiál a práci, díky čemuž jsou PCB antény ideální pro hromadnou výrobu. Zařízení zacílené na trhy s ohledem na rozpočet těží z tohoto přístupu, protože udržuje celkové náklady na produkty nízké, aniž by se obětovaly základní bezdrátové funkce.
Antény PCB navíc eliminují potřebu dalších konektorů nebo kabelů, což dále snižuje složitost výroby a potenciální místa selhání. Tato jednoduchost také urychluje výrobní cykly a pomáhá výrobcům efektivně plnit požadavky na velké objemy.
Stabilita a spolehlivost
PCB antény nabízejí vynikající stabilitu a spolehlivost díky své pevné, tuhé konstrukci. Protože jsou součástí obvodové desky, udržují si konzistentní polohu a tvar, což pomáhá zachovat výkon antény v průběhu času. Toto pevné umístění minimalizuje mechanické namáhání nebo pohyb, který by mohl zhoršit kvalitu signálu.
Pevný podkladový materiál používaný v PCB, typicky epoxid vyztužený skelnými vlákny, poskytuje silnou podporu a odolnost. Díky této robustnosti jsou PCB antény vhodné pro zařízení vystavená vibracím nebo otřesům, jako je automobilová elektronika nebo průmyslové senzory.
Navíc, jakmile je návrh PCB antény dokončen a otestován, obecně vyžaduje malé nebo žádné úpravy během výroby. Tato opakovatelnost zajišťuje konzistentní bezdrátový výkon napříč velkými dávkami zařízení.
Výhody FPC antén
Prostorově úsporný design
Jednou z největších výhod FPC antén je jejich schopnost šetřit místo uvnitř elektronických zařízení. Protože jsou vyrobeny na pružných substrátech, mohou se tyto antény ohýbat, skládat nebo zakřivit, aby se vešly do těsných nebo zvláštně tvarovaných oblastí, kam se pevné antény PCB jednoduše nevejdou. Tato flexibilita umožňuje návrhářům efektivně využít každý kousek vnitřního prostoru, což je zásadní pro tenké smartphony, kompaktní nositelná zařízení a další miniaturizovaná zařízení.
Například v chytrých hodinkách se anténa FPC může omotat kolem baterie nebo se vejde podél zakřivených okrajů, aniž by přidávala objem. To pomáhá udržet zařízení tenké a lehké při zachování silné bezdrátové konektivity. Tenký profil FPC antén také přispívá ke snížení celkové tloušťky zařízení, díky čemuž jsou ideální pro elegantní, moderní design.
Všestrannost v aplikacích
FPC antény jsou vysoce univerzální a mohou podporovat širokou škálu bezdrátových technologií a frekvenčních pásem. Jejich flexibilní povaha umožňuje jejich optimální umístění uvnitř zařízení, aby se zabránilo rušení a zlepšila se kvalita signálu. Díky tomu jsou ideální pro vícepásmové aplikace, jako jsou smartphony, které potřebují zvládnout 2G, 3G, 4G, 5G, WiFi a Bluetooth najednou.
Jsou také vhodné pro zařízení, která zažívají pohyb nebo vibrace, jako jsou fitness trackery nebo automobilové senzory. Protože se anténa může ohýbat bez poškození, zachovává si výkon i při opakovaném ohýbání nebo otřesech. Antény FPC se navíc často dodávají s lepicí podložkou, což zjednodušuje montáž a integraci do různých krytů produktů.
Tato přizpůsobivost znamená, že antény FPC lze přizpůsobit pro širokou škálu produktů, od zařízení IoT a lékařského vybavení až po drony a průmyslové nástroje. Jejich schopnost přizpůsobit se různým tvarům a velikostem dává výrobcům větší svobodu při navrhování produktů, aniž by došlo k ohrožení bezdrátového výkonu.
Aplikace PCB antén
Použití v jednopásmových zařízeních
PCB antény se běžně vyskytují v jednopásmových zařízeních. Tato zařízení fungují na jedné frekvenci, jako je Bluetooth, WiFi nebo Zigbee. Protože antény PCB jsou vyleptány přímo na desce plošných spojů, jsou optimalizovány pro konkrétní frekvenční pásmo. Díky tomu jsou ideální pro potřeby jednoduché bezdrátové komunikace.
Příklady:
● Bluetooth reproduktory: Vyžadují stabilní jednofrekvenční antény pro zachování čistého streamování zvuku.
● WiFi routery: Často používají PCB antény navržené speciálně pro pásma 2,4 GHz nebo 5 GHz.
● Inteligentní domácí zařízení: Mnoho z nich používá PCB antény pro spolehlivé a levné připojení na jedné frekvenci.
Přímý design PCB antén těmto aplikacím dobře vyhovuje. Poskytují konzistentní výkon bez nutnosti složitého ladění nebo vícepásmové podpory.
Role v nákladově citlivé elektronice
Cena je hlavním faktorem na mnoha trzích s elektronikou. Antény PCB pomáhají snižovat náklady integrací přímo do desky s plošnými spoji. To eliminuje další díly, montážní kroky a konektory a snižuje výrobní náklady.
Mezi zařízení, která těží z této nákladové efektivity, patří:
● Chytré telefony základní úrovně: Tam, kde rozpočtová omezení omezují náklady na komponenty.
● Dálkové ovládání: Jednoduchá zařízení, která vyžadují spolehlivé bezdrátové připojení bez dalších nákladů.
● Základní senzory IoT: Často se nasazují ve velkém počtu, takže úspora nákladů je kritická.
Vzhledem k tomu, že PCB antény jsou vyráběny během výroby PCB, zefektivňují výrobu. Tato integrace také snižuje místa selhání a zlepšuje celkovou spolehlivost zařízení.
Jejich tuhost a prostorové požadavky však znamenají, že se nejlépe hodí do zařízení s dostatečnou plochou PCB a jednoduchými bezdrátovými potřebami. Pro aplikace vyžadující vícepásmové nebo flexibilní umístění mohou být vhodnější jiné typy antén.
Aplikace FPC antén
Použití ve vícepásmových zařízeních
FPC antény jsou ideální pro vícepásmová zařízení, která potřebují podporovat několik frekvenčních rozsahů najednou. Jejich flexibilní design jim umožňuje zvládnout komplexní bezdrátové standardy, jako je 2G, 3G, 4G, 5G, WiFi a Bluetooth, vše v jedné kompaktní anténě. Tato vícepásmová schopnost snižuje potřebu více antén uvnitř zařízení, šetří místo a zjednodušuje vnitřní uspořádání.
Skvělým příkladem jsou smartphony. Vyžadují antény, které fungují v mnoha pásmech, aby bylo zajištěno bezproblémové připojení po celém světě. FPC antény lze tvarovat a umístit tak, aby optimalizovaly výkon pro všechny tyto frekvence, zlepšily kvalitu hovoru, rychlost dat a spolehlivost bezdrátového připojení.
Mezi další zařízení využívající vícepásmové FPC antény patří tablety, notebooky a brány internetu věcí. Tato zařízení často žonglují s různými bezdrátovými protokoly současně. Schopnost antény FPC přizpůsobit se obrysům zařízení a podporovat více pásem z ní dělá perfektní fit.
Role v kompaktní a lehké elektronice
Antény FPC září v kompaktní a lehké elektronice, kde je prostor a hmotnost na prvním místě. Jejich tenký, flexibilní substrát umožňuje návrhářům zastrčit antény do malých nebo zakřivených prostorů, které jsou nedosažitelné pevnými anténami PCB. Tato flexibilita pomáhá udržovat zařízení štíhlá a lehká, aniž by se obětoval bezdrátový výkon.
Nositelná zařízení, jako jsou chytré hodinky a fitness trackery, do značné míry spoléhají na FPC antény. Tato zařízení jsou malá a často zakřivená a vyžadují antény, které se ohýbají, aniž by se zlomily. Antény FPC těsně přiléhají kolem baterií nebo podél zakřivených okrajů, zachovávají dobrou sílu signálu a zároveň zachovávají estetiku zařízení.
Podobně ultrakompaktní IoT zařízení a lékařské pomůcky těží z FPC antén. Mohou být integrovány do malých krytů, což zajišťuje spolehlivé bezdrátové spojení bez přidávání objemu. Lepicí podklad na mnoha anténách FPC také zjednodušuje montáž a zkracuje dobu výroby.
V automobilové elektronice, kde jsou vibrace a pohyb běžné, nabízejí antény FPC odolnost a konzistentní výkon. Jejich schopnost se ohýbat bez poškození je činí vhodnými pro senzory a komunikační moduly uvnitř vozidel.
Závěr
Výběr správné antény závisí na potřebách vašeho zařízení. Antény PCB jsou cenově výhodné a spolehlivé pro jednopásmové aplikace, zatímco antény FPC nabízejí flexibilitu a vícepásmovou podporu pro kompaktní zařízení. Budoucí trendy v technologii antén směřují k přizpůsobivějším a účinnějším konstrukcím. Keesun se specializuje na pokročilá anténní řešení a poskytuje produkty, které maximalizují prostor a zvyšují bezdrátový výkon. Jejich odborné znalosti zajišťují cenné příspěvky k vyvíjejícímu se prostředí elektroniky a uspokojují různé požadavky průmyslu.
FAQ
Otázka: Co je to PCB anténa?
Odpověď: Anténa PCB je anténa přímo integrovaná na desce s plošnými spoji, která využívá měděné stopy k optimalizaci bezdrátového přenosu signálu.
Otázka: Jak funguje PCB anténa v elektronice?
Odpověď: Antény PCB fungují pomocí leptaných měděných vzorů na obvodové desce pro přenos a příjem bezdrátových signálů, často používaných v jednopásmových zařízeních.
Otázka: Proč zvolit PCB anténu před FPC anténou?
Odpověď: Vyberte si PCB anténu pro nákladovou efektivitu a stabilitu v zařízeních s pevným, plochým designem a potřebami na jednu frekvenci.
Q: Jaké jsou výhody použití PCB antény?
Odpověď: Antény PCB nabízejí úsporu nákladů, stabilitu a spolehlivost tím, že se integrují přímo na desku plošných spojů, což snižuje počet komponent a montážních kroků.
