اسمارٹ ڈیوائسز کے لیے صحیح اینٹینا کا انتخاب کیسے کریں؟

منسلک ٹیکنالوجی کی دنیا میں، انٹینا اکثر کسی کا دھیان نہیں دیتے — پھر بھی وہ اس بات میں اہم کردار ادا کرتے ہیں کہ سمارٹ ڈیوائسز کیسے بات چیت کرتے ہیں۔ فٹنس ٹریکرز سے لے کر سمارٹ تھرموسٹیٹ تک، اینٹینا کی کارکردگی براہ راست اس بات پر اثر انداز ہو سکتی ہے کہ آیا کوئی آلہ تیزی سے جڑتا ہے، قابل اعتماد طریقے سے بات چیت کرتا ہے، یا متوقع نتائج فراہم کرنے میں ناکام رہتا ہے۔

صحیح اینٹینا کو منتخب کرنے میں سائز یا فریکوئنسی چننے سے زیادہ شامل ہے۔ یہ آپ کے آلے کو درپیش حقیقی دنیا کے ماحول کے ساتھ تکنیکی ضروریات کو سیدھ میں لانے کے بارے میں ہے۔ آئیے آپ کو دانشمندی سے انتخاب کرنے میں مدد کرنے کے لیے اہم غور و فکر کو توڑتے ہیں۔

ڈیوائس کے کردار کو سمجھیں۔

تصریحات کے بارے میں سوچنے سے پہلے، ایک قدم پیچھے ہٹیں اور غور کریں کہ آپ کا آلہ کیسے کام کرے گا۔.

مطلوبہ استعمال کیا ہے؟

مختلف سمارٹ آلات اپنی اپنی ڈیزائن کی رکاوٹوں اور توقعات کے ساتھ آتے ہیں:

• پہننے کے قابل فٹنس ٹریکر کو انسانی جسم کے قریب مستحکم بلوٹوتھ سگنلز کو برقرار رکھنے کی ضرورت پڑسکتی ہے۔

• گھر میں سمارٹ لائٹنگ کنٹرولر کو ڈوئل بینڈ وائی فائی سپورٹ کی ضرورت ہو سکتی ہے۔

• ایک صنعتی سائٹ میں تعینات آؤٹ ڈور سینسر کو طویل فاصلے تک LoRa کنیکٹیویٹی کی ضرورت ہو سکتی ہے اور اسے بارش، دھول، یا درجہ حرارت کی انتہا کو سنبھالنے کے لیے بنایا گیا ہے۔

آپ کے آلے کے حقیقی زندگی کے سیاق و سباق کو سمجھنے سے اینٹینا کی اقسام کو کم کرنے اور عمل کے شروع میں کارکردگی کی ضروریات کو کم کرنے میں مدد ملے گی۔

انٹینا کو کمیونیکیشن پروٹوکول سے جوڑیں۔

آپ کونسی وائرلیس ٹیکنالوجیز استعمال کریں گے؟

اینٹینا مخصوص فریکوئنسی بینڈ کے مطابق بنائے گئے ہیں۔ تو پہلے، اس بات کا تعین کریں کہ آپ کے آلے کو کن معیارات کو سپورٹ کرنا چاہیے۔ عام میں شامل ہیں:

• Wi-Fi (2.4GHz / 5GHz)

• بلوٹوتھ (2.4GHz)

• زیگبی یا تھریڈ (2.4GHz)

• 4G/LTE/NB-IoT/5G

• GPS/GNSS

• LoRa یا Sub-GHz ISM بینڈز

اگر آپ کے آلے کو متعدد پروٹوکولز کو سپورٹ کرنے کی ضرورت ہے، تو آپ ہر بینڈ کے لیے کومبو اینٹینا یا الگ انٹینا استعمال کر سکتے ہیں۔ اگرچہ محتاط رہیں — بہت زیادہ انٹینا شامل کرنے سے مداخلت یا محدود PCB جگہ ہو سکتی ہے۔

اندرونی اور بیرونی اینٹینا کے درمیان فیصلہ کریں۔

کیا چیکنا ڈیزائن زیادہ اہم ہے، یا سگنل کی طاقت؟

منتخب کرنے کے لیے دو اہم زمرے ہیں:

اندرونی اینٹینا

یہ براہ راست آپ کے پی سی بی یا انکلوژر میں ضم ہوتے ہیں۔ مثالوں میں چپ انٹینا اور ٹریس انٹینا شامل ہیں۔ فوائد:

• کوئی پرزہ چپک نہیں رہا ہے۔

• نقصان کا کم خطرہ

• زیادہ جمالیاتی لحاظ سے خوش کن

تاہم، اندرونی اینٹینا پلیسمنٹ اور ارد گرد کے مواد، خاص طور پر پلاسٹک اور دھات کے لیے بہت حساس ہوتے ہیں۔

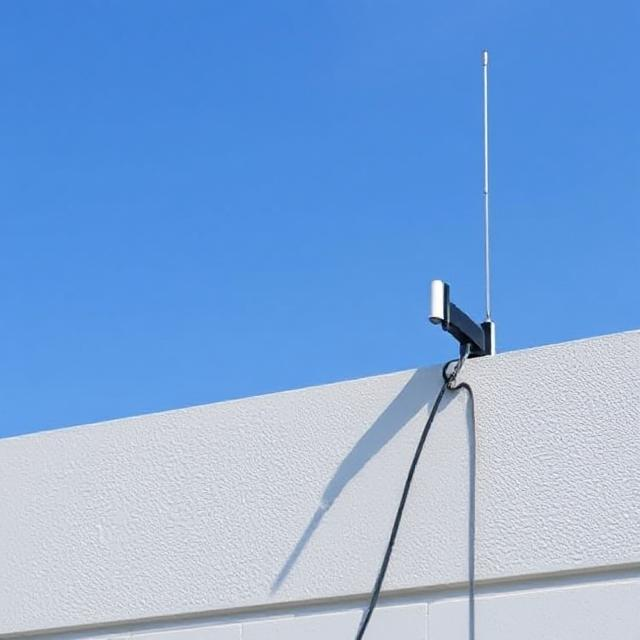

بیرونی اینٹینا

یہ آلہ کے باہر سے منسلک ہوتے ہیں، اکثر کیبل یا کنیکٹر کے ذریعے۔ فوائد میں شامل ہیں:

• بہتر رینج اور سگنل کی طاقت

• آسان ٹیوننگ اور ایڈجسٹمنٹ

• اندرونی ترتیب سے کم متاثر

لیکن، وہ بہت زیادہ اضافہ کرتے ہیں اور چیکنا صارفین کے گیجٹس کے لیے مثالی نہیں ہیں۔

سائز اور ترتیب کی حدود میں عنصر

آپ کے پاس کتنی جسمانی جگہ ہے؟

اینٹینا کا سائز براہ راست استعمال ہونے والی تعدد کی طول موج سے منسلک ہوتا ہے۔ یہی وجہ ہے کہ چھوٹے اینٹینا والے چھوٹے آلات عام طور پر اتنی دور تک نہیں پہنچ سکتے یا اتنی مضبوط کارکردگی کا مظاہرہ نہیں کر سکتے۔

• چپ اینٹینا چھوٹے انکلوژرز کے لیے بہترین ہیں لیکن درست پی سی بی ٹیوننگ کی ضرورت ہوتی ہے۔

• لچکدار اینٹینا کونوں کے گرد موڑ سکتے ہیں — پہننے کے قابل یا سمارٹ شیشوں کے لیے مثالی۔

• پیچ انٹینا GPS یا دشاتمک ضروریات کے لیے بہتر ہیں، حالانکہ وہ بہت زیادہ ہو سکتے ہیں۔

کارکردگی کو برقرار رکھنے کے لیے دھات کے پرزوں، بیٹریوں اور شیلڈنگ عناصر سے کافی حد تک کلیئرنس چھوڑنا یقینی بنائیں۔

ماحولیات کو نظر انداز نہ کریں۔

ڈیوائس کو کہاں استعمال کیا جائے گا؟

ایک اینٹینا جو لیب میں اچھی کارکردگی کا مظاہرہ کرتا ہے شاید حقیقی دنیا میں زندہ نہ رہے۔ اپنے آپ سے پوچھیں:

• آلہ گھر کے اندر یا باہر استعمال کیا جائے گا؟?

• کیا درجہ حرارت کی , نمی ، یا دھول ہے؟?

• کیا قریب میں دیگر الیکٹرانکس ہیں جو مداخلت کا سبب بن سکتے ہیں۔?

ریگولیٹری منظوریوں کا معاملہ

آپ کے اینٹینا کا انتخاب اس بات پر بھی اثر انداز ہو سکتا ہے کہ آیا آپ کا پروڈکٹ FCC , CE ، یا دیگر تعمیل ٹیسٹ پاس کرتا ہے ۔ تابکاری کے مسائل یا ناقص تنہائی کی وجہ سے سرٹیفیکیشن میں ناکامی مہنگے نئے ڈیزائن کا باعث بن سکتی ہے۔

کے ساتھ اینٹینا کا انتخاب پہلے سے توثیق شدہ کارکردگی کے اعداد و شمار اس عمل کو ہموار اور کم خطرناک بنا سکتا ہے۔

کارکردگی کی تفصیلات کا جائزہ لیں جو حقیقت میں اہم ہیں۔

کچھ تکنیکی تفصیلات سمجھنے کے قابل ہیں، چاہے آپ RF انجینئر نہ ہوں۔

تلاش کریں:

• کارکردگی - آپ کو بتاتا ہے کہ اینٹینا ان پٹ پاور کو ریڈی ایٹڈ سگنل میں کتنی اچھی طرح سے تبدیل کرتا ہے۔ جتنا اونچا، اتنا ہی بہتر۔

• فائدہ - اینٹینا توانائی کو کتنی اچھی طرح سے ہدایت کرتا ہے اس کا ایک پیمانہ۔ زیادہ فائدہ حاصل کرنے والے اینٹینا اکثر فکسڈ، ڈائریکشنل سیٹ اپ میں بہترین کام کرتے ہیں۔

• تابکاری کا نمونہ - ہمہ جہتی اینٹینا تمام سمتوں میں پھیلتے ہیں۔ دشاتمک اینٹینا توانائی پر فوکس کرتے ہیں، جو انہیں ٹارگٹڈ لنکس میں کارآمد بناتے ہیں۔

ڈرونز یا فکسڈ سرویلنس گیئر کے لیے ایک ہائی گین ڈائریکشنل اینٹینا بہت اچھا ہے۔ موبائل یا ہاتھ سے پکڑے جانے والے آلات کے لیے، آپ کچھ زیادہ یکساں طور پر تقسیم کرنا چاہیں گے۔

ہمیشہ حقیقی حالات میں ٹیسٹ کریں۔

نقلیں کافی نہیں ہیں۔

یہاں تک کہ کاغذ پر ایک اچھی طرح سے مماثل اینٹینا حقیقی دنیا کے سیٹ اپ میں ناکام ہوسکتا ہے۔

• جیسے ٹولز کا استعمال کریں سپیکٹرم تجزیہ کار , ویکٹر نیٹ ورک تجزیہ کار ، اور اینیکوک چیمبرز .

• پلیسمنٹ، شیلڈنگ، اور یہاں تک کہ پلاسٹک کیسنگ پر توجہ دیں—یہ سب کارکردگی کو متاثر کرتا ہے۔

• اپنے مماثل سرکٹس کو ایڈجسٹ کریں یا ٹیون کریں اگر آپ اپنی کارکردگی کے اہداف کو پورا نہیں کر رہے ہیں۔ اینٹینا

آزمائشی مرحلے کو کبھی نہ چھوڑیں۔ یہ ڈیزائن کی خامیوں کو ننگا کر سکتا ہے جو CAD ماڈلز سے محروم ہیں۔

چند اختتامی خیالات

صحیح اینٹینا کا انتخاب مارکیٹ میں 'بہترین' کو تلاش کرنے کے بارے میں نہیں ہے۔ یہ آپ کی مخصوص صورتحال کے لیے صحیح تلاش کرنے کے بارے میں ہے۔

توازن کارکردگی، سائز، ماحول، اور ریگولیٹری ضروریات. اپنی RF ٹیم کے ساتھ مل کر کام کریں—یا ڈیزائن کے مرحلے میں ماہر کی مدد حاصل کریں۔ دھات یا سیرامک ​​کا وہ چھوٹا سا سلیور آپ کے پروڈکٹ کا رابطہ بنا یا توڑ سکتا ہے۔

فوری حوالہ چیک لسٹ

• ✅ وائرلیس پروٹوکول اور فریکوئنسی بینڈ کی وضاحت کریں۔

• ✅ سائز اور رینج کی بنیاد پر اندرونی یا بیرونی کا انتخاب کریں۔

• ✅ اینٹینا ڈیزائن کو انکلوژر میٹریل کے ساتھ سیدھ میں رکھیں

• ✅ کلیدی تفصیلات کا جائزہ لیں: کارکردگی، فائدہ، پیٹرن

• ✅ آپریٹنگ ماحول اور معیارات کا عنصر

• ✅ پروٹوٹائپ اور اچھی طرح ٹیسٹ کریں۔

ایک چھوٹا سا جزو، ہاں — لیکن ایک اہم۔ احتیاط سے اس کا انتخاب کریں۔
