Bagaimana cara memilih antena yang tepat untuk perangkat pintar?

Di dunia teknologi yang terhubung, antena sering tidak diperhatikan - namun mereka memainkan peran penting dalam bagaimana perangkat pintar berkomunikasi. Dari pelacak kebugaran hingga termostat pintar, kinerja antena dapat secara langsung mempengaruhi apakah perangkat terhubung dengan cepat, berkomunikasi dengan andal, atau gagal memberikan hasil yang diharapkan.

Memilih antena yang tepat melibatkan lebih dari sekadar memilih ukuran atau frekuensi. Ini tentang menyelaraskan persyaratan teknis dengan lingkungan dunia nyata yang akan dihadapi perangkat Anda. Mari kita uraikan pertimbangan utama untuk membantu Anda memilih dengan bijak.

Memahami peran perangkat

Bahkan sebelum Anda memikirkan spesifikasi, ambil langkah mundur dan pertimbangkan bagaimana perangkat Anda akan berfungsi.

Apa yang dimaksudkan penggunaannya?

Perangkat pintar yang berbeda datang dengan kendala dan harapan desain mereka sendiri:

• Pelacak kebugaran yang dapat dipakai mungkin perlu mempertahankan sinyal bluetooth yang stabil di dekat tubuh manusia.

• Pengontrol pencahayaan yang cerdas di rumah mungkin memerlukan dukungan Wi-Fi dual-band.

• Sensor luar ruangan yang digunakan di situs industri mungkin memerlukan konektivitas Lora jarak jauh dan dibangun untuk menangani hujan, debu, atau suhu ekstrem.

Memahami konteks kehidupan nyata perangkat Anda akan membantu mempersempit jenis antena dan kebutuhan kinerja di awal proses.

Cocokkan antena dengan protokol komunikasi

Teknologi nirkabel mana yang akan Anda gunakan?

Antena dirancang untuk pita frekuensi tertentu. Jadi pertama -tama, tentukan standar mana yang harus didukung perangkat Anda. Yang umum meliputi:

• Wi-Fi (2.4GHz / 5GHz)

• Bluetooth (2.4GHz)

• Zigbee atau Thread (2.4GHz)

• 4G / LTE / NB-IOT / 5G

• GPS / GNSS

• Lora atau Sub-GHZ ISM Band

Jika perangkat Anda perlu mendukung beberapa protokol, Anda dapat menggunakan antena kombo atau antena terpisah untuk setiap band. Hati -hati - tambahkan terlalu banyak antena dapat menyebabkan gangguan atau ruang PCB terbatas.

Putuskan antara antena internal dan eksternal

Apakah desain ramping lebih penting, atau kekuatan sinyal?

Ada dua kategori utama untuk dipilih:

Antena internal

Ini diintegrasikan langsung ke PCB atau selungkup Anda. Contohnya termasuk antena chip dan antena jejak. Manfaat:

• Tidak ada bagian yang mencuat

• Lebih sedikit risiko kerusakan

• Lebih menyenangkan secara estetika

Namun, antena internal sangat sensitif terhadap penempatan dan bahan di sekitarnya, terutama plastik dan logam.

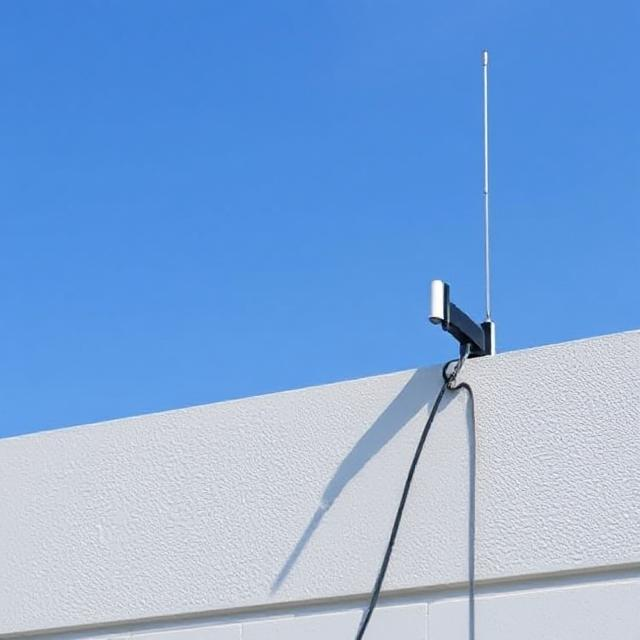

Antena eksternal

Ini melekat pada bagian luar perangkat, seringkali melalui kabel atau konektor. Manfaat termasuk:

• Kisaran dan kekuatan sinyal yang lebih baik

• Penyetelan dan penyesuaian yang lebih mudah

• Kurang terpengaruh oleh tata letak internal

Tapi, mereka menambahkan curah dan tidak ideal untuk gadget konsumen yang ramping.

Faktor dalam batasan ukuran dan tata letak

Berapa banyak ruang fisik yang Anda miliki?

Ukuran antena secara langsung terkait dengan panjang gelombang frekuensi yang digunakan. Itu sebabnya perangkat kecil dengan antena kecil biasanya tidak dapat mencapai sejauh atau berkinerja sekuat itu.

• Antena chip sangat bagus untuk selungkup kecil tetapi membutuhkan penyetelan PCB yang tepat.

• Antena fleksibel dapat membungkuk di sekitar sudut - ideal untuk barang yang dapat dikenakan atau kacamata pintar.

• Antena tambalan lebih baik untuk GPS atau kebutuhan terarah, meskipun mereka bisa besar.

Pastikan untuk meninggalkan jarak yang cukup dari bagian logam, baterai, dan elemen pelindung untuk mempertahankan kinerja.

Jangan Abaikan Lingkungan

Di mana perangkat akan digunakan?

Antena yang berkinerja baik di lab mungkin tidak bertahan dari dunia nyata. Tanyakan pada diri Anda:

• Akankah perangkat digunakan di dalam ruangan atau di luar ruangan?

• Apakah ada suhu ekstrem , kelembaban , atau debu?

• Apakah ada elektronik lain di dekatnya yang dapat menyebabkan gangguan?

Persetujuan peraturan penting

Pilihan antena Anda juga dapat memengaruhi apakah produk Anda melewati FCC , CE , atau tes kepatuhan lainnya . Gagal sertifikasi karena masalah radiasi atau isolasi yang buruk dapat menyebabkan desain ulang yang mahal.

Memilih antena dengan data kinerja yang telah divalidasi sebelumnya dapat membuat proses ini lebih halus dan kurang berisiko.

Tinjau spesifikasi kinerja yang sebenarnya penting

Beberapa spesifikasi teknis layak dipahami, bahkan jika Anda bukan insinyur RF.

Mencari:

• Efisiensi - memberi tahu Anda seberapa baik antena mengubah daya input menjadi sinyal yang dipancarkan. Semakin tinggi, semakin baik.

• Gain - ukuran seberapa baik antena mengarahkan energi. Antena gain tinggi sering kali bekerja paling baik dalam pengaturan terarah.

• Pola Radiasi - Antena omnidirectional memancar ke segala arah. Antena Directional Fokus Energi, membuatnya berguna di tautan yang ditargetkan.

Antena terarah gain tinggi sangat bagus untuk drone atau perlengkapan pengawasan tetap. Untuk perangkat seluler atau genggam, Anda akan menginginkan sesuatu yang lebih merata.

Selalu menguji dalam kondisi nyata

Simulasi tidak cukup

Bahkan antena yang cocok di atas kertas dapat gagal dalam pengaturan dunia nyata.

• Gunakan alat seperti Analisis , Analisis Vektor Spectrum Vector , dan Anechoic Chambers.

• Perhatikan penempatan, perisai, dan bahkan casing plastik - semuanya mempengaruhi kinerja.

• Sesuaikan sirkuit pencocokan Anda atau selarahkan antena jika Anda tidak memenuhi target kinerja Anda.

Jangan pernah melewatkan fase pengujian. Ini dapat mengungkap kekurangan desain yang dilewatkan oleh model CAD.

Beberapa pikiran penutupan

Memilih antena yang tepat bukan tentang menemukan 'terbaik ' satu di pasaran. Ini tentang menemukan yang tepat untuk situasi spesifik Anda.

Menyeimbangkan kinerja, ukuran, lingkungan, dan kebutuhan peraturan. Bekerja sama dengan tim RF Anda - atau mendapatkan bantuan ahli di awal tahap desain. Sliver kecil logam atau keramik itu dapat membuat atau memecahkan konektivitas produk Anda.

Daftar periksa referensi cepat

• ✅ Tentukan protokol nirkabel dan pita frekuensi

• ✅ Pilih internal atau eksternal berdasarkan ukuran dan jangkauan

• ✅ Sejajarkan desain antena dengan bahan kandang

• ✅ Tinjau spesifikasi kunci: efisiensi, gain, pola

• ✅ Faktor dalam lingkungan operasi dan standar

• ✅ Prototipe dan uji secara menyeluruh

Komponen kecil, ya - tetapi yang vital. Pilih dengan hati -hati.
