وائرلیس کمیونیکیشن پروڈکٹ ڈیولپمنٹ میں، انجینئرز کو اکثر مایوس کن حقیقت کا سامنا کرنا پڑتا ہے: 'نقلی نتائج' اور 'حقیقی دنیا کی کارکردگی' کے درمیان ایک اہم تضاد۔ ایک اینٹینا ڈیزائن جو ایک مثالی تخروپن میں بے عیب کارکردگی کا مظاہرہ کرتا ہے اکثر اس کی کارکردگی کو ایک بار تعینات کرنے کے بعد شدید تنزلی کو دیکھ سکتا ہے۔
اس مسئلے کی بنیاد امتحانی ماحول میں ہے ۔ غلط ماحول میں کی گئی پیمائش گمراہ کن ٹیسٹ کے نتائج کا باعث بنے گی ، بالآخر مارکیٹ کی کارکردگی اور صارف کے تجربے کو متاثر کرے گی۔
لہذا، ٹیسٹ کے درست ماحول کا انتخاب اس بات کو یقینی بنانے کے لیے اہم پہلا قدم ہے کہ آپ کا پروڈکٹ ڈیزائن کے مطابق کارکردگی کا مظاہرہ کرے اور گاہک کی توقعات پر پورا اترے ۔ یہ گائیڈ وائرلیس ٹیسٹنگ کے دو اہم ماحول کا گہرائی سے موازنہ فراہم کرے گا: Anechoic Chamber اور Reverberation Chamber ، آپ کو باخبر فیصلہ کرنے میں مدد کرتا ہے۔

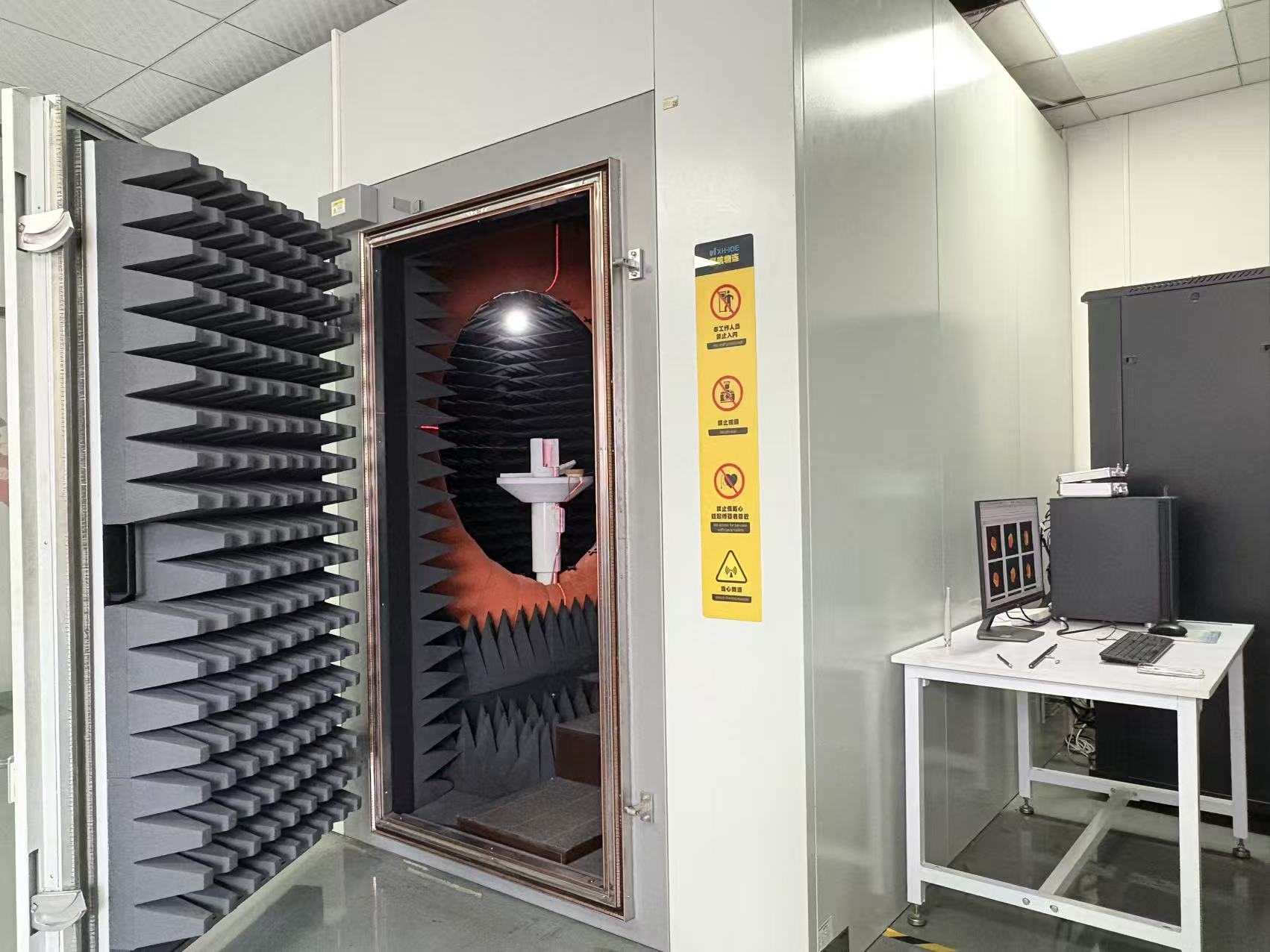

Anechoic چیمبر: صحت سے متعلق پیمائش کا بادشاہ
Anechoic چیمبر اعلی درستگی کی پیمائش کے لیے تسلیم شدہ سونے کا معیار ہے۔ وائرلیس ٹیسٹنگ میں
کام کرنے کا اصول اور ڈھانچہ
چیمبر کا بنیادی اصول خالی جگہ کے ماحول کی تقلید کرنا ہے ۔ یہ تمام سطحوں کو جاذب مواد (عام طور پر اہرام یا پچر کی شکل) سے ڈھانپ کر تمام ممکنہ برقی مقناطیسی عکاسیوں کو ختم کرنے کے لیے حاصل کرتا ہے ، اس بات کو یقینی بناتے ہوئے کہ ڈیوائس انڈر ٹیسٹ (DUT) کو صرف براہ راست سگنل موصول ہوتا ہے۔ ٹرانسمٹنگ پروب سے
ساختی خصوصیات: چیمبرز کو عام طور پر مکمل اینیکوک (تمام چھ سطحوں پر احاطہ کرتا ہے) یا سیمی اینیکوک (فرش ایک کنڈکٹیو ریفلیکٹیو طیارہ ہے، جو اکثر EMC اور OTA ٹیسٹنگ کے لیے استعمال کیا جاتا ہے) کے طور پر درجہ بندی کی جاتی ہے۔
فوائد: اسے کب منتخب کریں؟
اگر آپ کو قطعی مقامی معلومات اور تفصیلی تابکاری کی خصوصیات درکار ہیں ، تو Anechoic چیمبر ناگزیر ہے:
اگر آپ کو قطعی مقامی معلومات اور تفصیلی تابکاری کی خصوصیات درکار ہیں ، تو Anechoic چیمبر ناگزیر ہے:
اعلی درستگی کے نمونے: یہ واحد ماحول ہے جو مقامی تقسیم کی تفصیلی معلومات فراہم کرنے کے قابل ہے جیسے اینٹینا ریڈی ایشن پیٹرن , بیم وِڈتھ ، اور سائیڈ لاب لیولز.
ہائی کنٹرول ایبلٹی اور آئسولیشن: ٹرانسمٹ اور وصول کرنے والے راستوں کو قطعی طور پر الگ تھلگ اور کنٹرول کرنے کی اجازت دیتا ہے، یہ ایکٹو ٹیسٹ (TRP اور TIS) اور غیر فعال ٹیسٹ دونوں کے لیے مستند معیار بناتا ہے۔.
کلیدی میٹرکس کا تجزیہ: اعلی زاویہ وفاداری کا مطالبہ کرنے والے ٹیسٹوں کے لیے ضروری ہے ، جیسے پیچیدہ MIMO چینل کی صلاحیت کی توثیق اور 5G بیمفارمنگ صلاحیتوں کی درست کارکردگی کا جائزہ۔
حدود اور چیلنجز
لاگت اور دیکھ بھال: چیمبر کی تعمیر میں ابتدائی لاگت زیادہ ہوتی ہے اور اس میں سخت جہتی پابندی کی ضرورت ہوتی ہے (خاص طور پر کم تعدد کی جانچ کے لیے)۔ دیکھ بھال بھی ایک خصوصی خرچ ہے۔
وقت کا استعمال: مکمل مقامی ڈیٹا حاصل کرنے کے لیے متعدد اسکینز اور گردش کی ضرورت ہوتی ہے، جس کے نتیجے میں ٹیسٹ کا وقت طویل ہوتا ہے۔ DUT کے
فار-فیلڈ کنڈیشن کی حدیں: پیمائشوں کو فار-فیلڈ کنڈیشن کو پورا کرنا ضروری ہے ، جس میں سائز کے سخت تقاضے عائد ہوتے ہیں، خاص طور پر ہائی فریکوئنسی یا بڑے یپرچر اینٹینا کے لیے۔
ریوربریشن چیمبر: کارکردگی اور نظام کی کارکردگی کے لیے تیز رفتار
ریوربریشن چیمبر ایک بنیادی طور پر مختلف نقطہ نظر پیش کرتا ہے، جو پیچیدہ ماحول میں شماریاتی طور پر اوسط نظام کی کارکردگی پر توجہ مرکوز کرتا ہے۔
کام کرنے کا اصول اور ڈھانچہ
ریوربریشن چیمبر کا بنیادی مقصد ایک پیچیدہ بکھرنے والے ماحول کی تقلید کرنا ہے ۔ یہ ایک انتہائی کنڈکٹیو دھاتی گہا ہے جو ایک اندرونی مکینیکل سٹررر یا فریکوئنسی سویپنگ کا استعمال کرتے ہوئے ایک برقی مقناطیسی میدان بناتی ہے جو شماریاتی طور پر یکساں اور بے ترتیب طور پر پولرائزڈ ہوتا ہے ۔ یہ شہری یا انڈور سیٹنگز میں پائے جانے والے سگنل بکھرنے کی بالکل نقل کرتا ہے۔
l ساختی خصوصیات: دھاتی گہا اور کم از کم ایک بڑے مکینیکل اسٹرر پر مشتمل ہوتا ہے۔.
فوائد: اسے کب منتخب کریں؟
جب آپ کا ہدف تیزی سے اور اسے بہتر بنا رہا ہے نظام کی سطح کی اوسط کارکردگی کا جائزہ لے رہا ہے ، تو ریوربریشن چیمبر آپ کا بہترین انتخاب ہے:
اعلی کارکردگی اور رفتار: انتہائی تیز جانچ، کیونکہ یہ لمبی کونیی اسکیننگ کو نظرانداز کرتی ہے۔ یہ خاص طور پر اومنی ڈائریکشنل میٹرکس کے لیے موزوں ہے جس کے لیے بڑے شماریاتی نمونے کی ضرورت ہوتی ہے۔
سسٹم لیول پرفارمنس اسسمنٹ: کی پیمائش کے لیے بہترین اوسط میٹرکس جیسے ٹوٹل ریڈی ایٹ پاور ($TRP$) اور ٹوٹل آئسوٹروپک حساسیت ($TIS$) ۔ یہ براہ راست ایک میں آلہ کی اوسط مواصلاتی صلاحیت کی عکاسی کرتے ہیں۔ حقیقی، دھندلا ہوا ماحول .
لاگت اور لچک: اینیکوک چیمبر کے مقابلے میں، ریوربریشن چیمبر میں عام طور پر کم تعمیر اور دیکھ بھال کے اخراجات ہوتے ہیں اور DUT پلیسمنٹ میں زیادہ لچک پیش کرتے ہیں۔
حدود اور چیلنجز
مقامی معلومات کی کمی: ریوربریشن چیمبر کی شماریاتی یکسانیت کی قیمت پر آتی ہے سمتی معلومات ۔ یہ عین مطابق نہیں کر سکتا پیمائش اینٹینا پیٹرن یا بیمفارمنگ تفصیلات کی .
کم تعدد کی حدیں: پر مناسب فیلڈ یکسانیت حاصل کرنے کے لیے چیمبر کافی بڑا ہونا چاہیے۔ کم ترین آپریٹنگ فریکوئنسی .
فیلڈ یکسانیت کے چیلنجز: DUT کی موجودگی فیلڈ کی یکسانیت کو متاثر کر سکتی ہے، جس میں نتائج کی درستگی کو یقینی بنانے کے لیے جدید تکنیکوں (جیسے ایک سے زیادہ محرک یا تعدد اوسط ) کی ضرورت ہوتی ہے۔
فیصلہ میٹرکس: صحیح ماحول کا انتخاب
صحیح انتخاب کا انحصار آپ کی مصنوعات کی قسم کو آپ کے بنیادی ٹیسٹنگ مقصد کے ساتھ متوازن کرنے پر ہے :
پروڈکٹ/ٹیسٹ گول |
اینیکوک چیمبر
|
ریوربریشن چیمبر |
گوگل کی سفارش |
موبائل/آئی او ٹی ڈیوائسز (اومنی ڈائریکشنل پرفارمنس) |
کے لیے استعمال کیا جاتا ہے ۔ درست پیٹرن، تنہائی، اور MIMO چینل کی صلاحیت کے ٹیسٹ |
بہترین انتخاب ۔ کے لیے تیز , اعدادوشمار کے لحاظ سے درست TRP/TIS اوسط کارکردگی کی تصدیق |
ریوربریشن چیمبر ؛ تیز اوسط کارکردگی کے لیے اینیکوک چیمبر ۔ اہم ڈیزائن کی توثیق کے لیے |
بیس اسٹیشنز/ دشاتمک اینٹینا |
لازمی استعمال کی درست پیمائش بیم وڈتھ , گین اور بیم فارمنگ کی درستگی کے لیے . |
مناسب نہیں، کیونکہ یہ دشاتمک معلومات کو ختم کرتا ہے۔
|
اینیکوک چیمبر (بڑا فارمیٹ)۔ |
EMI/EMC ٹیسٹنگ |
Semi-Anechoic چیمبر اخراج کی جانچ کا معیار ہے۔ |
ریوربریشن چیمبر کو مؤثر طریقے سے ریڈی ایٹڈ قوت مدافعت/ حساسیت کی جانچ کے لیے استعمال کیا جا سکتا ہے۔ |
مخصوص ریگولیٹری معیارات پر منحصر ہے۔ |
گوگل کا ٹیسٹنگ فلسفہ: مجموعہ اور اصلاح
Google میں، ہم ایک ہی ماحول کی حدود کو تسلیم کرتے ہیں۔ ہم اس بات کو یقینی بنانے کے لیے ایک مشترکہ جانچ کی حکمت عملی استعمال کرتے ہیں کہ ہماری مصنوعات کارکردگی اور وشوسنییتا کے لیے اعلیٰ ترین معیارات پر پورا اترتی ہیں:
تیزی سے تکرار (ریوربریشن چیمبر): پروڈکٹ ڈیولپمنٹ کے ابتدائی مراحل میں، ہم ریوربریشن چیمبر کو کے لیے استعمال کرتے ہیں تیزی سے تکرار اور TRP/TIS کو بہتر بنانے ۔ یہ مؤثر طریقے سے بہترین ہارڈ ویئر ڈیزائن کو فلٹر اور منتخب کرتا ہے۔
حتمی توثیق (Anechoic Chamber): پروڈکٹ کو حتمی شکل دینے سے پہلے، ہم Anechoic چیمبر میں منتقل ہوتے ہیں کے لیے اعلی درستگی کے پیٹرن کی , الگ تھلگ اور پیچیدہ MIMO کارکردگی کی توثیق ، اس بات کو یقینی بناتے ہوئے کہ ڈیزائن کی تفصیلات کو مکمل طور پر انجام دیا گیا ہے۔
ہم معیار کی اینیکوک اور ریوربریشن سہولیات میں سرمایہ کاری کرتے ہیں ۔ عالمی اپنے پورے پورٹ فولیو میں اینٹینا کی کارکردگی کو یقینی بنانے کے لیے، Pixel فونز سے لے کر ڈیٹا سینٹر کے آلات تک ، صنعت کے اعلیٰ ترین معیارات پر پورا اترنے کے لیے، صرف درست اور جامع جانچ کے ذریعے ہی ہم اس بات کی ضمانت دے سکتے ہیں کہ آپ کا پروڈکٹ بہترین ممکنہ وائرلیس تجربہ فراہم کرے گا۔ اختتامی صارف کو
نتیجہ اور کال ٹو ایکشن
کے لیے صحیح ٹیسٹنگ ماحول کا انتخاب ضروری ہے ۔ ٹیسٹنگ کے اہداف (صحت بمقابلہ رفتار) کو اپنی مصنوعات کی خصوصیات (ڈائریکشنل بمقابلہ اومنی ڈائریکشنل) کے ساتھ متوازن کرنے
کیا آپ ایک پیچیدہ وائرلیس دنیا میں اپنی اگلی نسل کے ہائی فریکوئنسی پروڈکٹ کے لیے اعلیٰ کارکردگی کو یقینی بنانے کے لیے حسب ضرورت ٹیسٹنگ حل تلاش کر رہے ہیں؟
