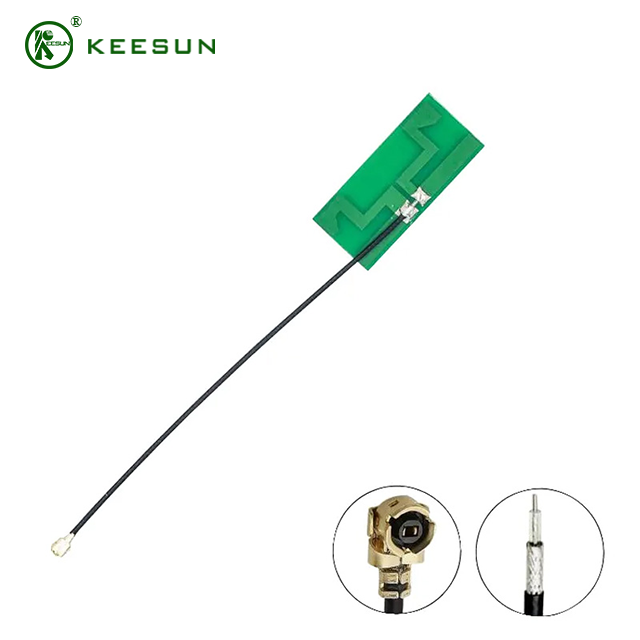

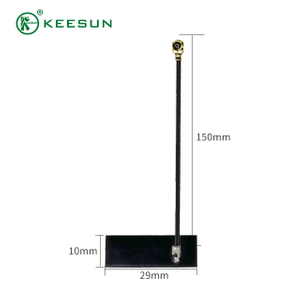

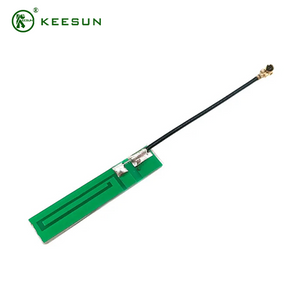

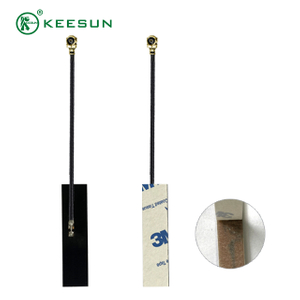

Ky produkt i specializuar— antena PCB 2.4G me kabllo koaksiale 1.13 dhe lidhës MHF —është zgjidhja përfundimtare e brendshme me valë për inxhinierët dhe projektuesit e produkteve të fokusuara në miniaturizimin, besueshmërinë dhe lidhjen pa tel me performancë të lartë. I krijuar për të funksionuar saktësisht brenda të përdorur globalisht 2,4 GHz brezit industrial, shkencor dhe mjekësor (ISM) (2400-2500 MHz), ky montim i antenës siguron integritet të fuqishëm të sinjalit për të gjitha aplikacionet Wi-Fi (802.11 b/g/n) dhe Bluetooth/BLE (Bluetooth me energji të ulët). Është komponenti thelbësor për ofrimin e përvojave pa tela pa tela në pajisjet e konsumit dhe industriale të kufizuara, të drejtuara nga estetika.
Ky përshkrim i detajuar shërben si një udhëzues i thelluar për integrimin e kësaj antene, duke mbuluar komponentët e saj unikë, përfitimet kryesore teknike, aplikacionet ideale dhe konsideratat thelbësore të dizajnit, të gjitha që synojnë arritjen e performancës superiore të SEO.
Zbërthimi i komponentit bazë dhe avantazhet teknike
Sistemi i antenës është një montim i projektuar me përpikëri, ku karakteristikat e secilit komponent janë optimizuar për dizajne elektronike me densitet të lartë dhe me fuqi të ulët.
1. Elementi i antenës PCB: Precisioni në Miniaturizim
Struktura rrezatuese e antenës është gdhendur me profesionalizëm në një pjesë të vogël dhe të ngurtë të materialit të Pllakës së Qarkut të Shtypur (PCB) , duke e dalluar atë nga antenat fleksibël FPC ose më të mëdha me kamxhik.
Performanca e personalizuar: Struktura e PCB lejon kontroll të saktë mbi akordimin e antenës dhe përputhjen e rezistencës (zakonisht 50 Ohms), duke siguruar përsëritshmëri të lartë të performancës në krahasim me telat e montuar me dorë. Ky saktësi çon në një fitim të besueshëm (shpesh që varion nga 2 dBi në 4 dBi) dhe efikasitet të shkëlqyeshëm brenda një brezi të ngushtë frekuence.
Faktori i formës me profil të ulët: Dizajni i tij i sheshtë dhe i rrafshët lehtëson integrimin pothuajse të padukshëm brenda rrethimeve të produktit. Kjo adreson sfidën kritike të projektimit të elektronikës moderne, ku zgjatjet e jashtme të antenës janë shpesh të papranueshme.

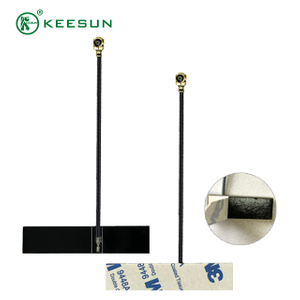

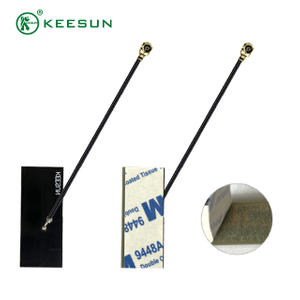

Lehtësia e montimit: E projektuar për prodhim masiv, elementi PCB shpesh përfshin një mbështetëse ngjitëse për montim të sigurt dhe të shpejtë në brendësi të një strehimi jo metalik, duke thjeshtuar procesin e prodhimit.
2. Kablloja koaksiale 1.13: Rruga fleksibël e sinjalit
Kablloja lidhëse e përdorur është ultra e hollë, shumë fleksibël me diametër 1,13 mm kabllo koaksiale (RG1.13).
Fleksibilitet dhe hollësi ekstreme: Specifikimi Ø1.13 është një diferencues kryesor, që u mundëson inxhinierëve të drejtojnë me lehtësi linjën e sinjalit rreth qosheve të ngushta, përmes boshllëqeve të vogla dhe mbi pllakat e qarkut të dendur me komponentë pa stres mekanik, gjë që është thelbësore për pajisjet si orët inteligjente dhe sensorët mjekësorë.
Pjesa më e madhe e minimizuar: Profili i hollë i kabllove minimizon konsumin e hapësirës dhe peshën - një faktor vendimtar për pajisjet portative me bateri dhe dronët e vegjël ku çdo miligram ka rëndësi.
Zbutja e humbjes së sinjalit: Ndërsa kablloja 1.13 shfaq zbutje më të lartë të sinjalit sesa koaksi më i trashë, përdorimi i tij është strategjik. Duke specifikuar gjatësinë më të shkurtër të nevojshme të kabllit (p.sh., 50 mm deri në 150 mm), humbja totale e futjes minimizohet, duke siguruar që sinjali i rritur nga elementi PCB shumë efikas të arrijë në modulin e radios me degradim minimal. Ky bilanc strategjik ruan buxhetin e sinjalit të sistemeve radio me fuqi të ulët.
3. Lidhësi MHF (U.FL/IPEX): Ndërfaqe e sigurt dhe e vogël
Kablloja përfundon në një lidhës të serisë MHF (Miniature High Frequency) , më së shpeshti standardi U.FL (shpesh i referuar si IPEX ose IPX).
Dizajni ultra-miniaturë: Madhësia e lidhësit është jashtëzakonisht e vogël (shpesh më pak se 3 mm e gjerë), duke zënë pasuri minimale të paluajtshme në tabelën kryesore të qarkut të pajisjes, e cila është e nevojshme kur përdorni module kompakte Wi-Fi ose Bluetooth.
Snap-Lock i besueshëm: Lidhësi përdor një mekanizëm të veçantë të bllokimit që siguron një lidhje të qëndrueshme, të shëndoshë elektrike, 50 Ohm. Ky bashkim me fërkim është rezistent ndaj dridhjeve dhe lëvizjeve të vogla fizike, duke siguruar që antena të mbetet e lidhur në mënyrë të besueshme gjatë gjithë ciklit jetësor të produktit.
Efikasiteti i prodhimit: Përdorimi i lidhësve standardë U.FL lehtëson lidhjen e shpejtë manuale gjatë montimit të produktit përfundimtar dhe lejon lidhjen e drejtpërdrejtë me pajisjet e testimit të jashtëm gjatë fazës së kontrollit të cilësisë.
Skenarët e përdorimit të gjithanshëm: Ku konvergojnë hapësira dhe cilësia e sinjalit
Vetitë unike të këtij montimi e bëjnë atë zgjedhjen e preferuar në disa sektorë kërkues të tregut:
1. Elektronikë Konsumatore me Vëllim të Lartë
Shtëpia inteligjente dhe Siguria: Të integruara në altoparlantët inteligjentë të aktivizuar me Wi-Fi, zile video, priza inteligjente dhe sensorë mjedisorë ku prania e jashtme e një antene është estetikisht e padëshirueshme.
Teknologjia e veshjes: Kritike për ruajtjen e lidhjes së besueshme Bluetooth në gjurmuesit e fitnesit, orët inteligjente dhe pajisjet e dëgjimit, ku hapësira e brendshme është padyshim burimi më i vlefshëm.
AR/VR dhe kufjet: Ofron lidhje të qëndrueshme 2,4 GHz për gjurmimin e kontrolluesit dhe lidhjet e të dhënave me vonesë të ulët pa shtuar peshë ose masë në njësinë e montuar në kokë.
2. IoT industriale dhe tregtare (IIoT)
Telemetria e integruar: Përdoret në pajisjet e monitorimit industrial, gjurmuesit e aseteve dhe sensorët e fortë në mjediset e prodhimit ose logjistikës. PCB-ja e qëndrueshme dhe lidhësi i sigurt MHF janë të përshtatshëm për pajisjet që përjetojnë goditje ose dridhje të vogla.
Pajisjet mjekësore dhe të kujdesit shëndetësor: Thelbësore për pajisjet portative diagnostikuese dhe pajisjet e monitorimit në distancë të pacientëve, ku nevoja për transmetim të besueshëm të të dhënave është parësore dhe faktori i formës duhet të jetë i efektshëm për komoditetin e pacientit.
3. Prototipizim dhe Komplete Zhvillimi
SBC dhe Integrimi i Moduleve: Inxhinierët shpesh i përdorin këto asamble për t'u lidhur me portat e antenës së jashtme në modulet komerciale Wi-Fi/Bluetooth ose Kompjuterët Single Board (SBC) gjatë fazave të hershme të zhvillimit dhe testimit të produktit, duke i lejuar ata të eksperimentojnë me shpejtësi me vendosjen optimale të antenës brenda një mbylljeje prototipi.
Udhëzimet kritike të integrimit dhe projektimit
Për suksesin e produktit, integrimi i kësaj antene PCB kërkon vëmendje të kujdesshme ndaj parimeve të radiofrekuencës (RF):
Zona e mbajtjes jashtë antenës (pastrimi): Elementi PCB duhet të pozicionohet brenda një zone të caktuar të hapësirës pa të gjitha materialet përcjellëse (gëzhoja metalike, bateritë, vidhat dhe planet kryesore të tokës së PCB-së). Shkelja e kësaj zone do të çmontojë antenën, duke reduktuar në mënyrë drastike efikasitetin dhe gamën e saj.
Mbështetja në aeroplanin tokësor: Ndërsa vetë elementi PCB është i vogël, performanca e tij përfundimtare shpesh varet nga madhësia dhe cilësia e rrafshit tokësor të ofruar nga bordi i qarkut kryesor të pajisjes pritës. Dizajni i antenës është i lidhur thelbësisht me këtë tokëzim të sistemit.
Menaxhimi i Humbjes së Kabllit: Për të ruajtur buxhetin më të lartë të mundshëm të lidhjes, gjatësia e specifikuar e kabllit 1,13 duhet të jetë minimumi absolut i kërkuar për të arritur në prizën MHF. Inxhinierët duhet të llogarisin zbutjen e pritur mbi gjatësinë e përdorur dhe ta llogarisin atë në matjet e performancës së produktit përfundimtar.
Materiali i mbylljes: Gjithmonë montoni antenën mbi materiale dielektrike (si plastika ose tekstil me fije qelqi). Mbylljet metalike do të bllokojnë plotësisht sinjalin, duke bërë të nevojshme një zgjidhje të jashtme të antenës.
Duke kombinuar inxhinierinë precize, veçoritë e fuqishme të dizajnit dhe integrimin e lehtë nëpërmjet lidhësit standard MHF, antena PCB 2.4G me kabllo 1.13 ofron një zgjidhje të fuqishme dhe kompakte, duke siguruar që pajisja juaj të japë performancën e besueshme me valë nga konsumatorët modernë dhe kërkesat e industrisë.
