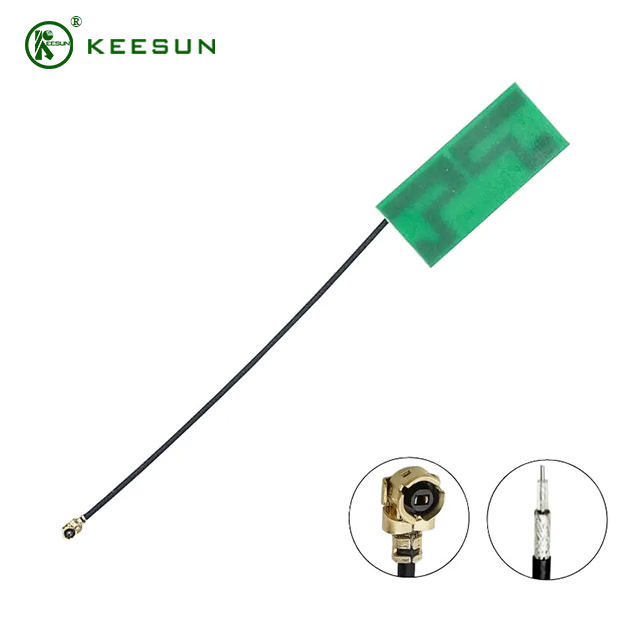

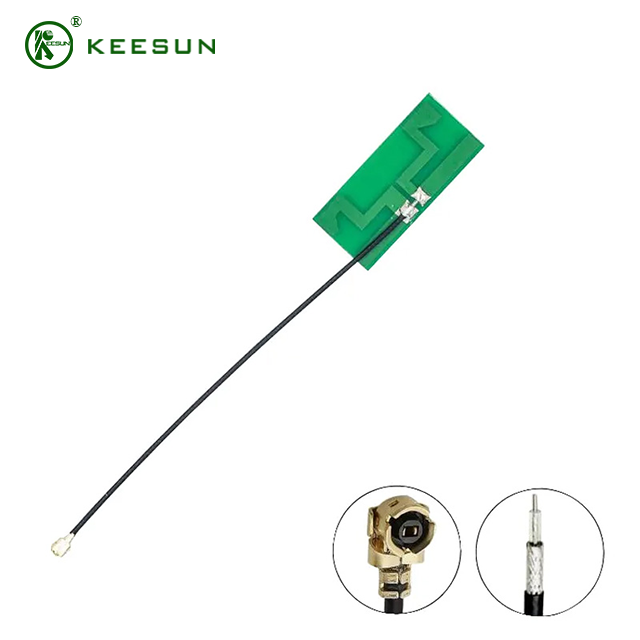

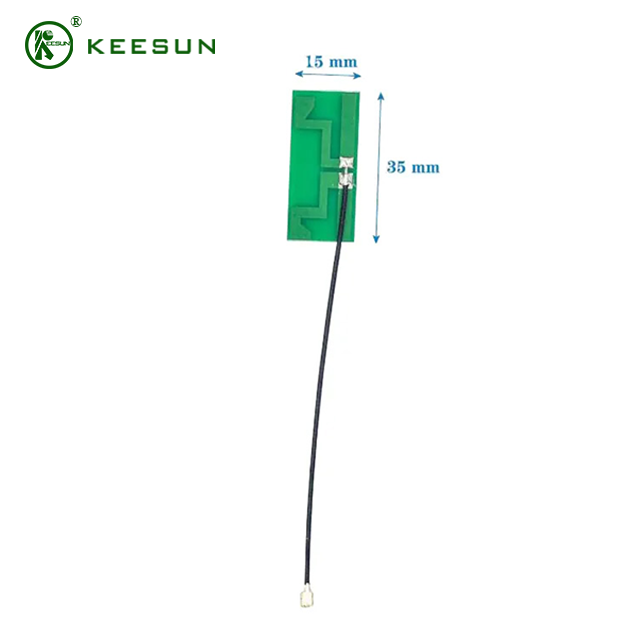

Tento špecializovaný produkt – 2,4G PCB anténa s 1,13 koaxiálnym káblom a MHF konektorom – je definitívnym interným bezdrôtovým riešením pre inžinierov a dizajnérov produktov zameraných na miniaturizáciu, spoľahlivosť a vysokovýkonné bezdrôtové pripojenie. navrhnutá tak, aby presne fungovala v celosvetovo využívanom pásme 2,4 GHz pre priemyselné, vedecké a lekárske (ISM) pásmo (2400 – 2500 MHz), zaisťuje robustnú integritu signálu pre všetky aplikácie Táto zostava antény, Wi-Fi (802.11 b/g/n) a Bluetooth/BLE (Bluetooth Low Energy). Je to kľúčový komponent pre poskytovanie bezproblémových bezdrôtových zážitkov v obmedzených, esteticky riadených spotrebiteľských a priemyselných zariadeniach.
Tento podrobný popis slúži ako hĺbkový sprievodca pre integráciu tejto antény, pokrývajúci jej jedinečné komponenty, základné technické výhody, ideálne aplikácie a základné konštrukčné úvahy, všetko zamerané na dosiahnutie vynikajúceho výkonu SEO.
Rozdelenie základných komponentov a technické výhody
Anténny systém je precízne skonštruovaná zostava, kde sú charakteristiky každého komponentu optimalizované pre elektronické konštrukcie s vysokou hustotou a nízkou spotrebou.
1. Prvok PCB antény: Presnosť v miniaturizácii
Vyžarovacia štruktúra antény je odborne vyleptaná na malý, pevný kus materiálu dosky s plošnými spojmi (PCB) , čím sa odlišuje od flexibilných FPC alebo objemnejších bičových antén.
Prispôsobený výkon: Štruktúra PCB umožňuje presné ovládanie ladenia antény a prispôsobenie impedancie (zvyčajne 50 ohmov), čím poskytuje vynikajúcu opakovateľnosť výkonu v porovnaní s ručne zostavenými vodičmi. Táto presnosť vedie k spoľahlivému zisku (často v rozsahu od 2 dBi do 4 dBi) a vynikajúcej účinnosti v úzkom frekvenčnom pásme.
Nízkoprofilový tvarový faktor: Jeho plochý, rovinný dizajn uľahčuje takmer neviditeľnú integráciu vo vnútri krytu produktu. To rieši kritickú konštrukčnú výzvu modernej elektroniky, kde sú výstupky vonkajšej antény často neprijateľné.
Jednoduchá montáž: Prvok PCB navrhnutý pre hromadnú výrobu často obsahuje lepiacu podložku na bezpečnú a rýchlu montáž do vnútra nekovového krytu, čo zjednodušuje výrobný proces.
2. Koaxiálny kábel 1.13: Flexibilná signálová cesta
Použitý konektorový kábel je ultratenký, vysoko flexibilný koaxiálny kábel s priemerom 1,13 mm (RG1.13).
Extrémna flexibilita a tenkosť: Špecifikácia Ø1.13 je kľúčovým rozlišovacím znakom, ktorý umožňuje inžinierom jednoducho smerovať signálové vedenie okolo úzkych rohov, cez malé medzery a cez dosky plošných spojov s hustotou komponentov bez mechanického namáhania, čo je nevyhnutné pre zariadenia ako inteligentné hodinky a lekárske senzory.
Minimalizovaný objem: Štíhly profil kábla minimalizuje spotrebu miesta a hmotnosť – rozhodujúci faktor pre prenosné zariadenia napájané z batérie a malé drony, kde záleží na každom miligrame.
Zmiernenie straty signálu: Zatiaľ čo kábel 1.13 vykazuje vyšší útlm signálu ako hrubší koaxiálny kábel, jeho použitie je strategické. Zadaním najkratšej potrebnej dĺžky kábla (napr. 50 mm až 150 mm) sa minimalizuje celková vložená strata, čím sa zabezpečí, že zosilnený signál z vysoko účinného prvku PCB dosiahne rádiový modul s minimálnou degradáciou. Táto strategická rovnováha zachováva signálový rozpočet nízkoenergetických rádiových systémov.
3. Konektor MHF (U.FL/IPEX): Bezpečné, miniaturizované rozhranie
Kábel je zakončený konektorom série MHF (Miniature High Frequency) , najčastejšie štandardom U.FL (často označovaný ako IPEX alebo IPX).
Ultra-miniatúrny dizajn: Veľkosť konektora je pozoruhodne malá (často menej ako 3 mm široká), pričom zaberá minimálny priestor na hlavnej doske s obvodmi zariadenia, čo je nevyhnutné pri použití kompaktných modulov Wi-Fi alebo Bluetooth.
Spoľahlivý západkový zámok: Konektor používa zreteľný západkový mechanizmus , ktorý poskytuje stabilné, elektricky zdravé, 50-ohmové pripojenie. Táto trecia spojka je odolná voči vibráciám a menším fyzickým pohybom, čo zaisťuje, že anténa zostane spoľahlivo pripojená počas celého životného cyklu produktu.
Efektivita výroby: Použitie štandardných konektorov U.FL uľahčuje rýchle manuálne pripojenie počas montáže finálneho produktu a umožňuje priame pripojenie k externému testovaciemu zariadeniu počas fázy kontroly kvality.
Všestranné scenáre využitia: kde sa priestor a kvalita signálu zbližujú
Jedinečné vlastnosti tejto zostavy z nej robia preferovanú voľbu v niekoľkých náročných sektoroch trhu:
1. Veľkoobjemová spotrebná elektronika
Inteligentná domácnosť a zabezpečenie: Inteligentné reproduktory s podporou Wi-Fi, video zvončeky, inteligentné zástrčky a senzory prostredia, kde je vonkajšia prítomnosť antény esteticky nežiaduca.
Nositeľná technológia: Rozhodujúca pre udržanie spoľahlivého pripojenia Bluetooth vo fitness trackeroch, inteligentných hodinkách a slúchadlách, kde je vnútorný priestor pravdepodobne najcennejším zdrojom.
AR/VR a náhlavné súpravy: Poskytuje stabilné 2,4 GHz pripojenie na sledovanie ovládača a dátové spojenia s nízkou latenciou bez pridania hmotnosti alebo objemu jednotky namontovanej na hlave.
2. Priemyselný a komerčný internet vecí (IIoT)
Vstavaná telemetria: Používa sa v rámci priemyselných monitorovacích zariadení, zariadení na sledovanie majetku a odolných senzorov vo výrobných alebo logistických prostrediach. Odolná doska plošných spojov a bezpečný MHF konektor sú vhodné pre zariadenia, ktoré zažívajú menšie otrasy alebo vibrácie.
Lekárske a zdravotnícke zariadenia: Nevyhnutné pre prenosné diagnostické zariadenia a zariadenia na vzdialené monitorovanie pacienta, kde je prvoradá potreba spoľahlivého prenosu údajov a tvarový faktor musí byť zjednodušený pre pohodlie pacienta.
3. Prototypové a vývojové súpravy
Integrácia SBC a modulov: Inžinieri často využívajú tieto zostavy na pripojenie k portom externej antény na komerčných moduloch Wi-Fi/Bluetooth alebo jednodoskových počítačoch (SBC) počas počiatočných štádií vývoja a testovania produktu, čo im umožňuje rýchlo experimentovať s optimálnym umiestnením antény v rámci prototypového krytu.
Kritické pokyny pre integráciu a dizajn
Pre úspech produktu si integrácia tejto PCB antény vyžaduje dôkladnú pozornosť dodržiavaniu princípov rádiovej frekvencie (RF):
Zóna mimo dosahu antény (čistota): Prvok PCB musí byť umiestnený v definovanej voľnej oblasti bez akýchkoľvek vodivých materiálov (kovové kryty, batérie, skrutky a hlavné uzemňovacie plochy PCB). Narušenie tejto zóny rozladí anténu, čím sa drasticky zníži jej účinnosť a dosah.
Spoľahlivosť základnej roviny: Zatiaľ čo samotný prvok PCB je malý, jeho konečný výkon často závisí od veľkosti a kvality základnej dosky poskytovanej hlavnou doskou s obvodmi hostiteľského zariadenia. Konštrukcia antény je vnútorne spojená s týmto uzemnením systému.
Cable Loss Management: Na udržanie najvyššieho možného rozpočtu spojenia musí byť špecifikovaná dĺžka kábla 1,13 absolútne minimum potrebné na dosiahnutie MHF zásuvky. Inžinieri musia vypočítať očakávaný útlm počas použitej dĺžky a zohľadniť ho v metrikách výkonu konečného produktu.
Materiál krytu: Anténu vždy namontujte na dielektrické materiály (ako je plast alebo sklolaminát). Kovové kryty úplne blokujú signál, čo si vyžaduje riešenie externej antény.
Kombináciou precízneho inžinierstva, robustných konštrukčných prvkov a jednoduchej integrácie cez štandardný konektor MHF ponúka 2,4G PCB anténa s káblom 1,13 výkonné a kompaktné riešenie, ktoré zaistí, že vaše zariadenie bude poskytovať spoľahlivý bezdrôtový výkon, ktorý si vyžadujú moderní spotrebitelia a priemysel.
