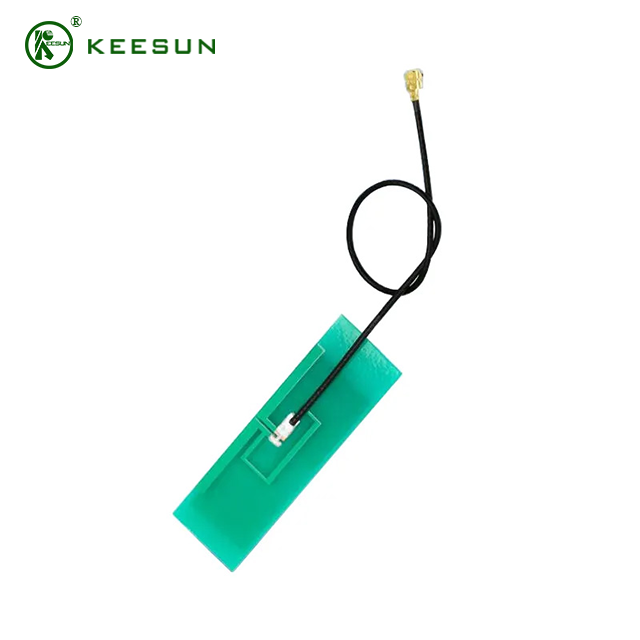

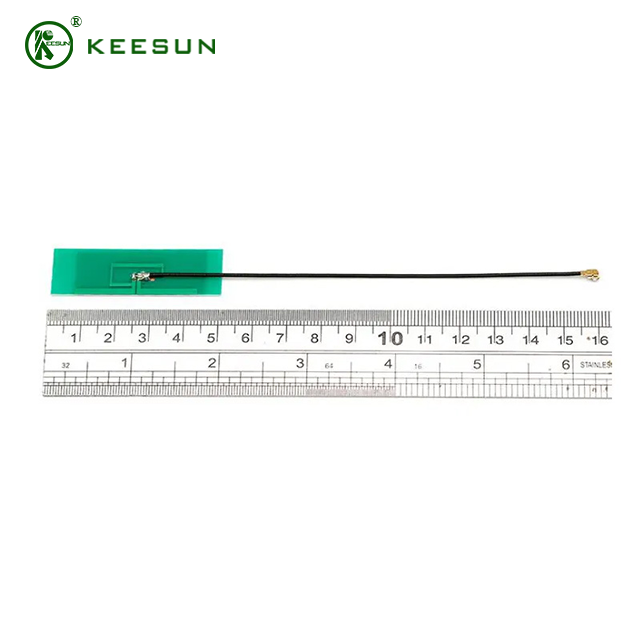

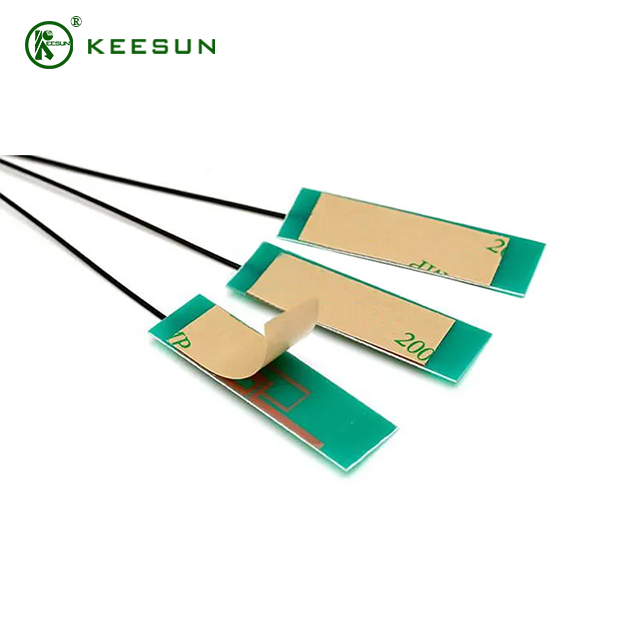

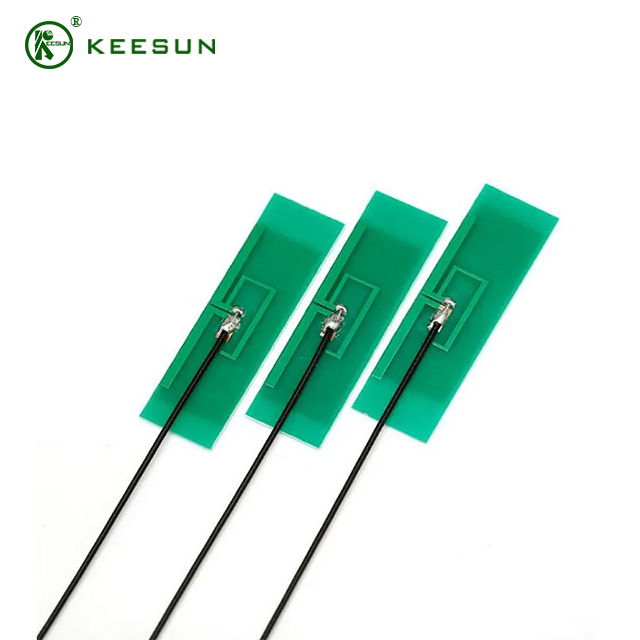

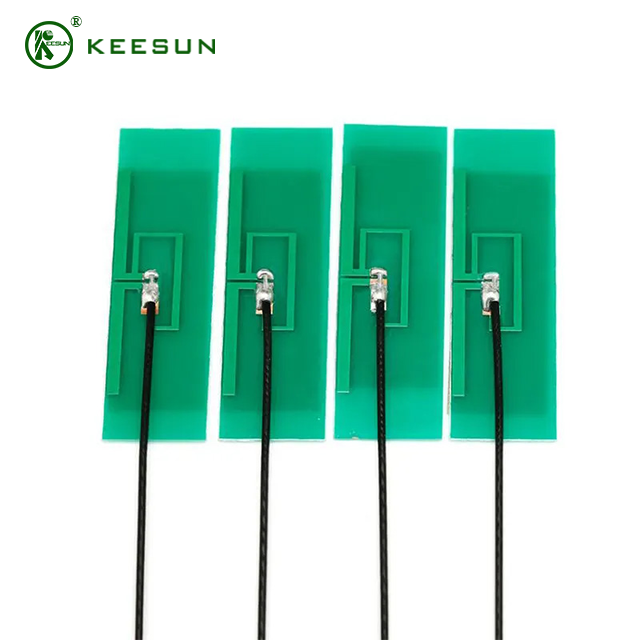

2,4G PCB-antenne med koaksialkabel er en spesialisert, kompakt og høyeffektiv antenneløsning designet for å bygge inn sømløs trådløs tilkobling i et bredt utvalg av elektroniske enheter. 1 Det er det beste valget for produktutviklere og ingeniører som prioriterer minimalt fotavtrykk, pålitelig ytelse og forenklet montering for enheter som opererer i det universelt anerkjente 2,4 GHz ISM-båndet.
Denne innebygde løsningen består av tre primære integrerte komponenter: Printed Circuit Board (PCB) antenneelement , en mikrokoaksialkabel med lavt tap og en mikro-RF-kontakt , alt perfekt tilpasset 50Ω impedans.
Nøkkelfunksjoner og tekniske komponenter
1. 2,4 GHz PCB-antenneelement
Frekvensbånd: Nøyaktig innstilt for 2400-2500 MHz- båndet, og gir optimal ytelse for alle moderne Wi-Fi (802.11 b/g/n/ax) , Bluetooth (Classic og LE) og ZigBee- applikasjoner.
Designtype: Det utstrålende elementet etses direkte på et lite, stivt PCB-substrat (eller et fleksibelt FPC-substrat for noen varianter). Vanlige design inkluderer Inverted F Antenna (IFA) eller forskjellige Dipole Array- konfigurasjoner.
Innebygd og diskret: Som en intern innebygd antenne er den designet for å være plassert inne i enhetens kabinett, og eliminerer behovet for synlige eksterne antenner, noe som er avgjørende for elegant produktestetikk og for å beskytte antennen mot skade.
Konsistent ytelse: Å produsere antennen på et PCB sikrer en høy grad av repeterbarhet og konsistens på tvers av masseproduserte enheter, i motsetning til håndinnstilte antenner.
2. Koaksialkabel med lavt tap
Kabeltype: Bruker vanligvis ultratynne, svært fleksible mikrokoaksialkabler som MI1.13 (eller RG1.13) . Disse kablene tilbyr en balanse mellom fleksibilitet og lav signaldempning ved 2,4 GHz.
Fleksibilitet og ruting: Den lille diameteren på kabelen gjør at ingeniører enkelt kan dirigere antennen vekk fra støyende komponenter, metallskjermer eller batterier på hovedkortet til en optimal plassering i enhetens kabinett, og maksimerer radioytelsen.
Impedanstilpasning: Kabelen opprettholder en stabil 50Ω impedans, avgjørende for effektiv overføring av RF-strøm fra den trådløse modulen til antenneelementet.
3. Mikro-RF-kontakt
Connector Standard: Oftest terminert med en U.FL (også kjent som I-PEX, MHF eller UMCX) kontakt.
Plug-and-Play-montering: Denne kontakten muliggjør rask, sikker og verktøyfri festing til den tilhørende overflatemonterte (SMT)-kontakten på vertsenhetens hovedkretskort. Denne funksjonen forenkler og akselererer massemonteringsprosesser , reduserer produksjonskostnader og loddingsrisiko.
Allsidige applikasjonsscenarier
Den kompakte størrelsen og pålitelige ytelsen til 2,4G PCB-antennen med koaksialkabel gjør den til tilkoblingsvalget for et stort utvalg av miniatyriserte og innebygde trådløse produkter:
Smarthus og forbrukerelektronikk
Smarte enheter: Integrering i enheter der estetikk er viktig, for eksempel smarthøyttalere, videoringeklokker, smarte termostater og omgivelsessensorer.
Periferiutstyr til spill: Brukes i trådløse tastaturer, mus og spillkontrollere for pålitelige Bluetooth-tilkoblinger med lav latens og proprietære 2.4G-tilkoblinger.
Tilgangspunkter/rutere: Innebygd i kompakte Wi-Fi-tilgangspunkter eller rekkeviddeforlengere der plassen er førsteklasses.
Internet of Things (IoT) og wearables
Bærbar teknologi: Dens lave profil er ideell for smartklokker, treningssporere og høreapparater som er avhengige av Bluetooth Low Energy (BLE) for synkronisering.
Medisinsk utstyr: Brukes i bærbare telemedisinske enheter og helseovervåkingsutstyr som krever pålitelig, ikke-påtrengende trådløs dataoverføring.
Aktivasporing: Utplassert i kompakte, batteridrevne aktivasporere og beacons for lagerstyring eller industriell overvåking.
Industrielle og kommersielle systemer
Innebygde moduler: Viktig for SBC-er (Single Board Computers) og OEM trådløse moduler (som Wi-Fi/Bluetooth-kombinasjonsmoduler) som krever et separat, optimalt plassert antenneelement.
Overvåking: Integrert i miniatyr IP-sikkerhetskameraer og kroppsbårne kameraer.
Detaljhandel: Brukes i POS-systemer og digital skilting som krever kontinuerlig Wi-Fi-tilkobling for oppdateringer og transaksjoner.
Googles optimalisering og designfordeler
Den primære søkefordelen for dette produktet ligger i dets innebygde og høyfrekvente natur. Målrettingsbegreper som '2,4G PCB-antenne for IoT,' 'innebygd Wi-Fi-antenne U.FL' og 'intern Bluetooth PCB-antenne' vil fange den tiltenkte målgruppen av ingeniører og produktledere.
Koaksialkabelen er en kritisk differensiator , da den frigjør antennen fra begrensningene til vertskretsens jordplan. I motsetning til enkle sporingsantenner om bord, tilbyr denne løsningen:
Jordplanuavhengighet: Ytelsen er ikke knyttet til størrelsen og formen på hovedkretsens jordplan.
Støyisolering: Koaksialkabelen dirigerer RF-signalet bort fra potensiell interferens forårsaket av høyhastighets digitale kretser, og forbedrer signal-til-støy-forholdet.
Mekanisk fleksibilitet: Gjør at antennen kan plasseres i den minst blokkerte delen av enhetens kabinett (f.eks. i et plasthjørne eller under et ikke-metallisk deksel) for maksimal trådløs rekkevidde og effektivitet.
Ved å tilby en kompakt, forhåndsterminert og høyytelsesløsning, reduserer 2,4G PCB-antennen med koaksialkabel designkompleksiteten betydelig og akselererer tiden-til-markedet for moderne trådløse produkter.
