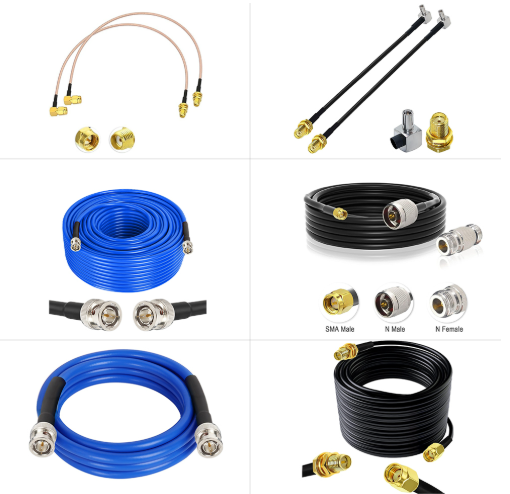

Az elektronikus kommunikáció modern területén az RF koaxiális kábelek kulcsfontosságú összetevők, amelyeket széles körben használnak olyan forgatókönyvekben, mint a vezeték nélküli kommunikáció, a rádió és a televízió, valamint a radarnavigáció. Egy belső vezetőből, egy szigetelőrétegből, egy külső vezetőből és egy külső köpenyből állnak. A belső vezető jeleket továbbít, és lehet egyetlen tömör vezeték vagy többszálú csavart vezeték; a szigetelőréteg anyagból, például polietilénből készül, hogy fenntartsa az elektromos szigetelést és a szerkezeti támogatást; a külső vezető főként fonott rézhálóból vagy alumíniumfóliából készül az elektromágneses interferencia árnyékolására; a külső köpeny megvédi a kábelt a környezeti eróziótól. Fő előnye abban rejlik, hogy az elektromágneses energiát a közegben koncentrikus szerkezeten keresztül továbbítja, így kis csillapítású jelátvitelt, magas árnyékolási teljesítményt és széles frekvenciasávot ér el, így különösen alkalmas mikrohullámú frekvencia forgatókönyvekhez.
I. Alapvető jellemzők
(1) Jellegzetes impedancia
Ez a jelátvitel hatékonyságát meghatározó kulcsmutató, közvetlenül összefügg a belső és külső vezetők méretarányával, és jelentősen befolyásolja a bőrhatás. A közös 50 ohmos impedancia egyensúlyba tudja hozni az energiaátvitelt és a veszteséget, alkalmazkodik a legtöbb berendezéshez, és széles körben használják olyan területeken, mint például a vezeték nélküli kommunikáció; A 75 ohmost leginkább kábeltelevíziós hálózatokban (CATV) használják, átviteli sávszélessége eléri az 1 GHz-et, az általánosan használt modellek sávszélessége pedig 750 MHz.
(2) VSWR és Return Loss
A VSWR a jelvisszaverődés mértékét tükrözi, a kisebb érték pedig jobb kábelkonzisztenciát jelez. A tipikus mikrohullámú kábelszerelvények VSWR-je 1,1-1,5 között van, ami 26,4-14 dB-es visszatérési veszteségnek felel meg, és az átviteli hatékonyság ekkor eléri a 96-99,8%-ot. A gyakorlati alkalmazásokban az 1,5-nél kisebb VSWR a legtöbb igényt kielégíti.
(3) Csillapítási teljesítmény
A csillapítás (beillesztési veszteség) dielektrikumból, vezetőből és sugárzási veszteségből áll. Minél nagyobb a frekvencia és minél kisebb a vezetőméret, annál nyilvánvalóbb a csillapítás, és a hőmérséklet növekedése is súlyosbítja a veszteséget. A kiválasztásnál figyelembe kell venni az átviteli távolságot és a frekvenciát a hatékony jelátvitel érdekében.
(4) Teljesítménykapacitás
Csúcs- és átlagos teljesítményre van osztva. Az előbbi a feszültségellenállási képességtől függ, az utóbbi pedig a hőleadó képességtől függ, amelyet olyan tényezők befolyásolnak, mint a közeg hőmérsékleti ellenállása, a környezeti hőmérséklet és a tengerszint feletti magasság. Ezt átfogóan kell mérlegelni a tényleges teljesítménnyel és frekvenciával együtt.
(5) Egyéb jellemzők
A terjedési sebesség fordítottan arányos a közeg dielektromos állandójával. Minél kisebb a dielektromos állandó, annál közelebb van a fénysebességhez, ami segít a hibakeresésben; a passzív intermodulációs torzítást nemlineáris tényezők okozzák, és jó minőségű anyagokkal csökkenthető; A fázisstabilitás a hajlítás során döntő fontosságú az olyan rendszerek esetében, mint a fázistömbök, és az alacsony sűrűségű dielektromos kábelek jobban teljesítenek.
II. Kiválasztási kritériumok
(1) Impedancia illesztés
Ennek összhangban kell lennie a rendszerberendezés impedanciájával. A legtöbb forgatókönyvhöz 50 ohmot választanak, a rádió- és televíziózás területén pedig a 75 ohmot részesítik előnyben a jelvisszaverődés és a hatékonyságvesztés elkerülése érdekében.
(2) VSWR és Return Loss
Elsőbbséget élveznek a kis VSWR-vel és nagy megtérülési veszteséggel rendelkező termékek. A nagy pontosságú forgatókönyvekhez magasabb szabványok szükségesek, és figyelmet kell fordítani a teljes frekvenciasáv teljesítménystabilitására is.
(3) Csillapítás és teljesítmény
A rövidtávú teszteléshez a kábelek a berendezés tűrőképességének megfelelően választhatók ki, nagy távolságokhoz kis veszteségű modellek szükségesek; nagy teljesítményű forgatókönyvek esetén az energiakapacitást szigorúan össze kell hangolni, és olyan tényezőkkel együtt kell értékelni, mint a frekvencia és a környezet.
(4) Árnyékolás és tartósság
Erős elektromágneses interferenciával rendelkező környezetben nagy árnyékolási hatékonyságú kábelekre van szükség. Az egyrétegű, kétrétegű és háromrétegű árnyékolás különböző frekvenciákhoz és forgatókönyvekhez alkalmas; gyakori hajlítással járó forgatókönyvek esetén figyelmet kell fordítani a hajlítási élettartamra és a fázisstabilitásra, a tesztelési környezeteknél pedig a csatlakozók bedugós élettartamát kell figyelembe venni.
III. Tipikus alkalmazások
(1) Vezeték nélküli kommunikáció
Bázisállomások és antennák, mobil terminálok belsejében és vezeték nélküli hozzáférési pontok csatlakoztatására szolgál. Alacsony veszteségű, magas árnyékolású és impedanciaillesztésű kábelekre van szükség, a flexibilis kábelek pedig alkalmasak a miniatürizált berendezések igényeire.
(2) Rádió és televízió
A 75 ohmos kábelek képezik a kábeltelevíziós hálózatok magját, és a távolsági átvitelhez erősítőket kell használni; Az adók az adók és antennák csatlakoztatására használják őket, hogy biztosítsák a jellefedettség szélességét.
(3) Radar és navigáció
A radarrendszerek nagy teljesítményű, alacsony veszteségű és erős árnyékolású kábelekre támaszkodnak az impulzusjelek továbbítására; a navigációs berendezésekben a gyenge műholdjelek stabil átvitele szükséges a pontos helymeghatározás biztosításához.
Egyedülálló szerkezetével és teljesítményével az RF koaxiális kábelek a modern kommunikáció 'idegcsatornái' lettek. Jellemzőik és kiválasztási logikájuk megértése jobban megfelel a különféle forgatókönyvek igényeinek.
