آنتن WiFi 470~510M دائمی

محدوده فرکانس 470 مگاهرتز تا 510 مگاهرتز یک باند بحرانی، بدون مجوز یا دارای مجوز سبک در بسیاری از مناطق است که اغلب برای برنامه‌های اختصاصی، کم مصرف و دوربرد مانند LPD (دستگاه‌های کم توان) ، رادیو موبایل خصوصی تخصصی (PMR) و استقرار مجدد IoT/M2M استفاده می‌شود.

آنتن های مستقیم معمولی اغلب با محفظه دستگاه تداخل دارند یا نیاز به قرار دادن نامناسب دارند. ما آنتن زاویه 90 درجه 470-510 مگاهرتز با اتصال MHF را ارائه می کنیم ، یک راه حل تخصصی که برای غلبه بر چالش های یکپارچه سازی فیزیکی و در عین حال ارائه اتصال قوی و با باند پایین طراحی شده است. خمیدگی 90 درجه یکپارچه به آنتن اجازه می دهد تا فضای داخلی شاسی را در آغوش بگیرد و یک طراحی تمیز و کم حاشیه ایجاد کند، در حالی که کانکتور فوق فشرده MHF یک پیوند امن و صرفه جویی در فضا را به PCB شما تضمین می کند. این مجموعه برای عملکرد قابل اعتماد در محیط های پیچیده که در آن یکپارچگی سیگنال و قرار دادن محتاطانه به همان اندازه مهم هستند، مهندسی شده است.

مشخصات فنی: عملکرد بالا در باند UHF

این مجموعه آنتن برای عملکرد بهینه در طیف حیاتی 470 تا 510 مگاهرتز مهندسی شده است و ابزار فیزیکی را با راندمان الکتریکی متعادل می کند.

فرکانس و مشخصات الکتریکی

برای به حداکثر رساندن برد و قابلیت‌های نفوذ، که مشخصه‌های ارتباط با فرکانس پایین هستند، بر روی باند UHF پایین‌تر متمرکز شده است.

• محدوده فرکانس: 470 مگاهرتز تا 510 مگاهرتز (بهینه شده برای LPD، PMR، و برنامه های اختصاصی اینترنت اشیا در این باند).

• نوع آنتن: معمولاً یک تک قطبی یا دوقطبی است که برای پوشش همه جانبه در صفحه افقی (هنگامی که به صورت عمودی نصب می شود) پیکربندی شده است.

• قطبش: خطی (عمودی).

• امپدانس: استاندارد 50 $\Omega$ برای مطابقت با تمام ماژول های RF.

• VSWR: مهندسی شده برای نسبت موج ایستاده ولتاژ پایین (VSWR) ، معمولاً $\le 2.0:1$ در سراسر باند، تضمین حداکثر انتقال توان و حداقل بازتاب سیگنال به فرستنده.

طراحی مکانیکی و کانکتور

ویژگی متمایز این آنتن طراحی فیزیکی مناسب آن است که ادغام در محفظه های باریک یا عجیب و غریب را ساده می کند.

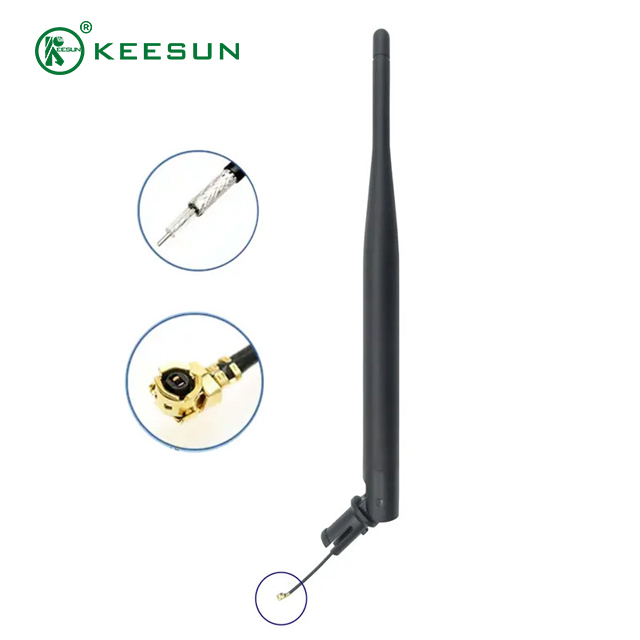

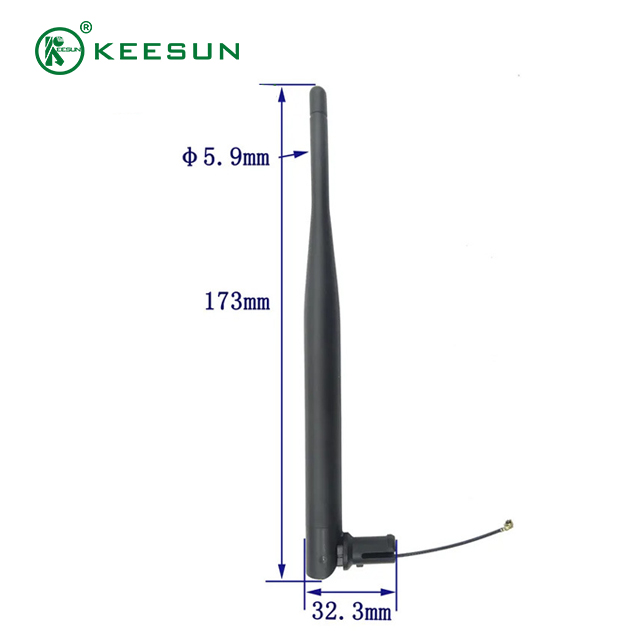

• ضریب فرم: شلاق / مارپیچ با زاویه 90 درجه یکپارچه. طراحی با زاویه سمت راست به عنصر تابشی اجازه می دهد تا بدون اجزای خارجی عمود بر PCB بایستد و در فضای عمودی داخل محفظه صرفه جویی شود.

• نوع اتصال: کانکتور MHF (فرکانس بالا میکرو) (به عنوان مثال، MHF-I، MHF-4). این یکی از کوچکترین کانکتورهای میکرو کواکسیال صنعت است که به دلیل حداقل ردپایی و ارتفاع جفت گیری کم مشخصات شناخته شده است.

• نصب: زاویه 90 درجه معمولاً قالب‌گیری می‌شود یا به طور ایمن ثابت می‌شود و استحکام ساختاری را در نقطه اتصال فراهم می‌کند و در عین حال به خود عنصر آنتن اجازه می‌دهد بسته به مدل خاص انعطاف‌پذیر یا صلب باشد.

• دوام: ساخته شده با مواد ناهموار برای مقاومت در برابر نوسانات دما (به عنوان مثال - 40∘ C تا + 85∘ C )، که آن را برای کاربردهای مصرفی و صنعتی مناسب می کند.

سناریوهای کاربردی: ارتباطات پنهان و قابل اعتماد

آنتن MHF با زاویه 90 درجه با فرکانس 470–510 مگاهرتز ، انتخاب ارجح برای دستگاه‌هایی است که به اتصال قوی و دوربرد نیاز دارند و در عین حال زیبایی تمیز و مهر و موم خود را حفظ می‌کنند.

1. شبکه هوشمند و اندازه گیری ابزار

• واحدهای اندازه گیری از راه دور (AMR/AMI): کنتورهای آب، گاز یا برق اغلب در محیط های چالش برانگیز (زیرزمین ها، محفظه های فلزی) قرار دارند. باند 470-510 مگاهرتز نفوذ عالی ساختمان را فراهم می کند. زاویه 90 درجه به آنتن اجازه می دهد تا به خوبی بر روی دیواره محفظه داخلی متر نصب شود و اطمینان حاصل شود که محفظه کاملاً مهر و موم شده و ضد ضربه باقی می ماند.

• نظارت بر زیرساخت: در حسگرهایی که در داخل جعبه‌های اتصال یا کابینت‌های ابزار قرار می‌گیرند استفاده می‌شود، جایی که فضا تنگ است و فلز اطراف دستگاه اغلب عملکرد را کاهش می‌دهد. کانکتور MHF اتصال RF ساده و در سطح کارخانه را تسهیل می کند.

2. رادیو حرفه ای و ایمنی عمومی (PMR/LPD)

• رادیوهای دستی و پیجر: برای واحدهای رادیویی فشرده تخصصی که در آن آنتن بیرون زده به راحتی آسیب می بیند یا در استفاده اختلال ایجاد می کند. طراحی با زاویه سمت راست به آنتن اجازه می دهد تا از شاسی با زاویه محافظ تر خارج شود.

• چراغ ها و ردیاب های اضطراری: در واحدهای ردیابی کوچک و ناهموار برای پرسنل یا تجهیزات در تنظیمات صنعتی استفاده می شود. باند فرکانس پایین پوشش گسترده ای را فراهم می کند و نصب داخلی (از طریق زاویه) بقای دستگاه را در شرایط سخت تضمین می کند.

3. اینترنت اشیاء صنعتی (IIoT) و اکتساب داده

• ردیابی دارایی برای لجستیک: دستگاه هایی که برای ردیابی تجهیزات با ارزش بالا در انبارهای بزرگ یا کارخانه های تولیدی پیچیده استفاده می شوند. اتصال MHF و ضریب فرم 90 درجه ماژول ردیابی را قادر می سازد تا به طور یکپارچه در ماشین آلات یا طرح های خودرو موجود ادغام شود.

• ایستگاه‌های سنجش محیطی: در ایستگاه‌های نظارت بر کیفیت هوا یا هوا از راه دور، محل قرارگیری داخلی تضمین می‌کند که آنتن در برابر آب و هوای شدید، گرد و غبار و خرابکاری محافظت می‌شود که برای استقرار طولانی و بدون نیاز به تعمیر و نگهداری ضروری است.

مزیت یکپارچه سازی: چرا راه حل MHF 90 درجه را انتخاب کنید؟

برای مهندسان و توسعه دهندگان محصول، این آنتن مزایای طراحی و ساخت خاصی را ارائه می دهد که دستیابی به آنها با قطعات استاندارد دشوار است.

کارایی فضا و زیبایی شناسی

ترکیب زاویه 90 درجه و کانکتور میکرو مینیاتوری MHF دو مانع مکانیکی بزرگ را به طور همزمان حل می کند:

1. فاصله عمودی: نیاز به فضای عمودی قابل توجه روی PCB را که در محفظه های باریک بسیار مهم است، از بین می برد.

2. طراحی محتاطانه: اطمینان حاصل می کند که محصول نهایی تمیز، براق و کاملا مهر و موم شده است، زیرا نیازی به آنتن های شلاقی خارجی یا برآمدگی های حجیم نیست.

مونتاژ و قابلیت اطمینان

کانکتور MHF برای مونتاژ دستی خودکار یا سریع طراحی شده است که پیچیدگی خط تولید را به حداقل می رساند. مکانیسم محکم اتصال آن یک اتصال RF قابل اعتماد و قابل تکرار را فراهم می کند و خطر تخریب سیگنال به دلیل تماس ضعیف در طول عمر محصول را کاهش می دهد. علاوه بر این، اتصال آنتن در زاویه 90 درجه اغلب به مسیریابی کابل به دور از اجزای دیجیتال مولد نویز کمک می کند و نسبت سیگنال به نویز را حفظ می کند که برای ارتباطات دوربرد UHF ضروری است.

اتصال خود را بدون گسترش ردپای خود ارتقا دهید. آنتن زاویه 90 درجه 470-510 مگاهرتز با اتصال MHF راه حل نهایی برای دستگاه های بی سیم فشرده، با کارایی بالا و قابل اعتماد است.
