Frekvenční rozsah 470 MHz až 510 MHz je kritické, bezlicenční nebo mírně licencované pásmo v mnoha regionech, často využívané pro specializované aplikace s nízkou spotřebou a s dlouhým dosahem, jako jsou LPD (Low Power Devices) , specializované soukromé mobilní rádio (PMR) a nově vznikající nasazení IoT/M2M vyžadující hluboké vnitřní nebo dálkové pronikání.

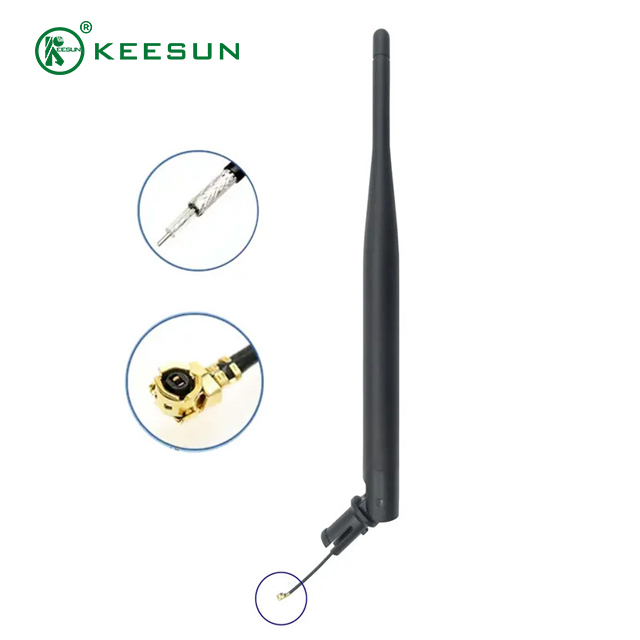

Standardní přímé antény často ruší kryt zařízení nebo vyžadují nevhodné umístění. Představujeme 470–510 MHz 90° úhlovou anténu s MHF konektorem , specializované řešení navržené k překonání problémů fyzické integrace a zároveň poskytuje robustní nízkopásmové připojení. Integrovaný 90stupňový ohyb umožňuje anténě obejmout vnitřek šasi a vytvořit čistý, nízkoprofilový design, zatímco ultrakompaktní MHF konektor zajišťuje bezpečné a prostorově úsporné spojení s vaší PCB. Tato sestava je navržena pro spolehlivý výkon ve složitých prostředích, kde jsou stejně důležité integrita signálu a diskrétní umístění.
Technické specifikace: Vysoký výkon v pásmu UHF
Tato anténní sestava je navržena pro optimální výkon v celém kritickém spektru 470–510 MHz a vyvažuje fyzickou užitečnost a elektrickou účinnost.
Frekvenční a elektrický profil
Zaměřeno na specifické nižší pásmo UHF pro maximalizaci dosahu a možností průniku, což jsou charakteristické znaky nízkofrekvenční komunikace.
Frekvenční rozsah: 470 MHz až 510 MHz (optimalizováno pro LPD, PMR a vyhrazené aplikace IoT v tomto pásmu).
Typ antény: Typicky monopólová nebo dipólová, konfigurovaná pro všesměrové pokrytí v horizontální rovině (při vertikální montáži).
Polarizace: Lineární (vertikální).
Impedance: Standardní 50 Ω , aby odpovídala prakticky všem RF modulům.
VSWR: Navrženo pro nízkonapěťový poměr stojatých vln (VSWR) , typicky ≤ 2.0: 1 v celém pásmu, zajišťující maximální přenos výkonu a minimální odraz signálu zpět do vysílače.
Mechanický a konektorový design
Charakteristickým rysem této antény je její přizpůsobený fyzický design, který zjednodušuje integraci do tenkých nebo zvláštně tvarovaných krytů.

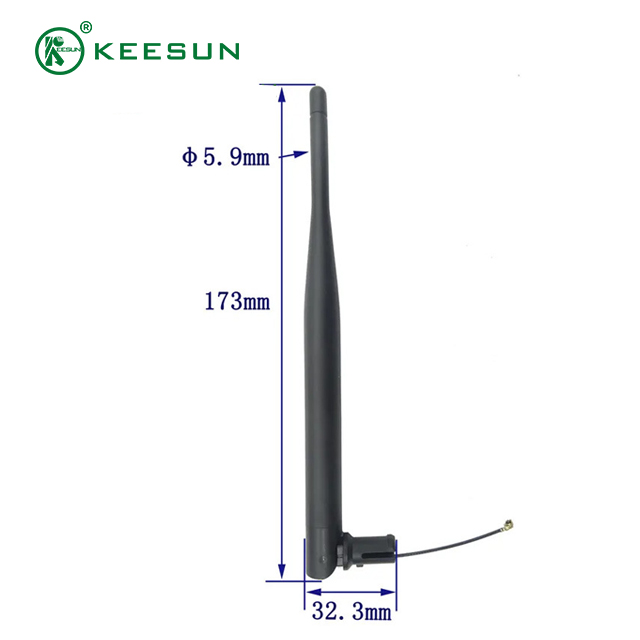

Tvarový faktor: Whip/Helix s integrovaným úhlem 90°. Pravoúhlé provedení umožňuje, aby vyzařovací prvek stál kolmo k desce plošných spojů bez vnějších součástek, což šetří vertikální prostor uvnitř pouzdra.
Typ konektoru: Konektor MHF (Micro High Frequency) (např. MHF-I, MHF-4). Jedná se o jeden z nejmenších mikrokoaxiálních konektorů v oboru, který je známý svou minimální půdorysnou plochou a nízkou výškou spojování.
Montáž: Úhel 90° je obvykle vylisován nebo bezpečně upevněn, což zajišťuje strukturální tuhost v místě připojení a zároveň umožňuje, aby samotný prvek antény byl flexibilní nebo tuhý, v závislosti na konkrétním modelu.
Odolnost: Vyrobeno z odolných materiálů, aby vydrželo kolísání teplot (např. − 40∘ C až + 85∘ C ), díky čemuž je vhodné pro spotřebitelské i průmyslové aplikace.
Aplikační scénáře: Skrytá a spolehlivá komunikace
Anténa 470–510 MHz s úhlem 90° MHF je preferovanou volbou pro zařízení, která vyžadují silné připojení s dlouhým dosahem při zachování čistého a utěsněného vzhledu.
1. Inteligentní síť a měření užitné hodnoty
Vzdálené měřicí jednotky (AMR/AMI): Vodoměry, plynoměry nebo elektroměry se často nacházejí v náročných prostředích (sklepy, kovové kryty). Pásmo 470–510 MHz poskytuje vynikající průnik do budov. Úhel 90° umožňuje připevnit anténu těsně k vnitřní stěně pouzdra elektroměru, čímž je zajištěno, že skříň zůstane zcela utěsněná a odolná proti neoprávněné manipulaci.
Monitorování infrastruktury: Používá se v senzorech umístěných uvnitř propojovacích krabic nebo rozvodných skříní, kde je málo místa a kov obklopující zařízení často snižuje výkon. Konektor MHF umožňuje jednoduché vysokofrekvenční připojení na tovární úrovni.
2. Rádio pro profesionální a veřejnou bezpečnost (PMR/LPD)
Ruční rádia a pagery: Pro specializované kompaktní rádiové jednotky, kde by se vyčnívající anténa snadno poškodila nebo překážela při používání. Pravoúhlý design umožňuje anténě opustit šasi v rovném a ochranném úhlu.
Nouzové majáky a sledovače: Používají se v malých robustních sledovacích jednotkách pro personál nebo zařízení v průmyslovém prostředí. Nízkofrekvenční pásmo poskytuje pokrytí široké oblasti a vnitřní montáž (přes úhel) zajišťuje přežití zařízení v drsných podmínkách.
3. Průmyslový IoT (IIoT) a získávání dat
Sledování majetku pro logistiku: Zařízení používaná ke sledování vysoce hodnotných zařízení ve velkých skladech nebo složitých výrobních závodech. Připojení MHF a tvarový faktor 90° umožňují bezproblémovou integraci sledovacího modulu do stávajících konstrukcí strojů nebo vozidel.
Environmentální snímací stanice: Ve vzdálených stanicích pro monitorování počasí nebo kvality ovzduší zajišťuje vnitřní umístění antény ochranu před extrémním počasím, prachem a vandalismem, což je zásadní pro dlouhé a bezúdržbové nasazení.
Výhoda integrace: Proč zvolit řešení MHF 90°?
Pro inženýry a vývojáře produktů nabízí tato anténa specifické konstrukční a výrobní výhody, kterých je obtížné dosáhnout se standardními součástmi.
Prostorová efektivita a estetika
Kombinace úhlu 90° a mikro-miniaturního MHF konektoru řeší současně dvě hlavní mechanické překážky:
Vertikální vůle: Eliminuje potřebu značného vertikálního prostoru na desce plošných spojů, což je kritické u tenkých skříní.
Diskrétní design: Zajišťuje, že konečný produkt je čistý, elegantní a plně utěsněný, protože nejsou potřeba externí bičové antény nebo objemné výstupky.
Montáž a spolehlivost
Konektor MHF je navržen pro automatizovanou nebo rychlou ruční montáž, čímž se minimalizuje složitost na výrobní lince. Jeho robustní zaklapávací mechanismus poskytuje spolehlivé, opakovatelné RF spojení, čímž se snižuje riziko degradace signálu v důsledku špatného kontaktu po dobu životnosti produktu. Navíc připojení antény pod úhlem 90° často pomáhá při vedení kabelu pryč od digitálních komponentů generujících šum, čímž se zachovává poměr signálu k šumu nezbytný pro UHF komunikaci na velké vzdálenosti.
Upgradujte své připojení, aniž byste rozšiřovali svou stopu. 470–510 MHz 90° úhlová anténa s MHF konektorem je dokonalým řešením pro kompaktní, vysoce výkonná a spolehlivá nízkopásmová bezdrátová zařízení.
