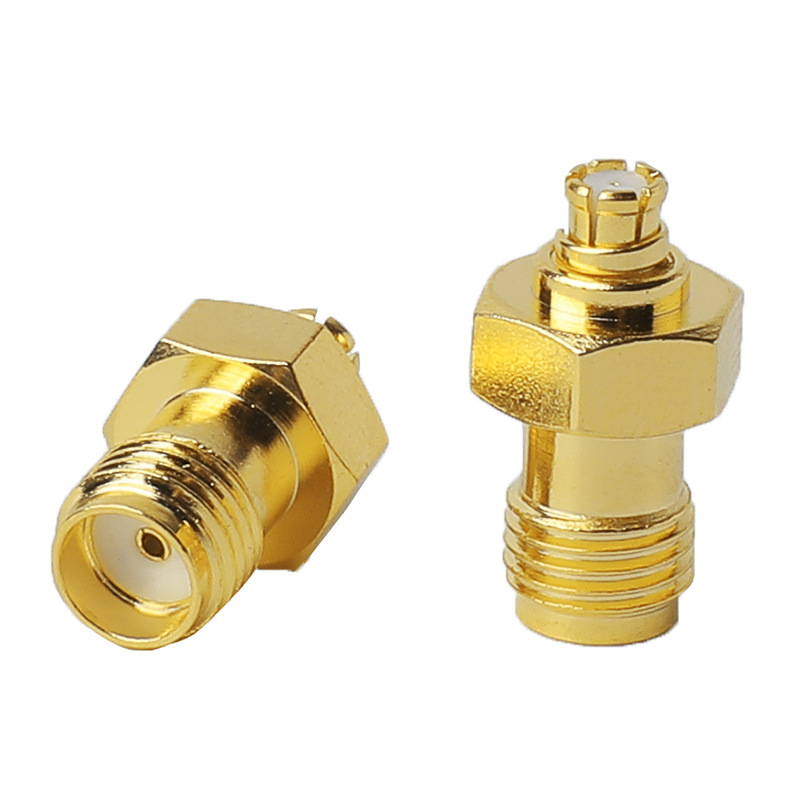

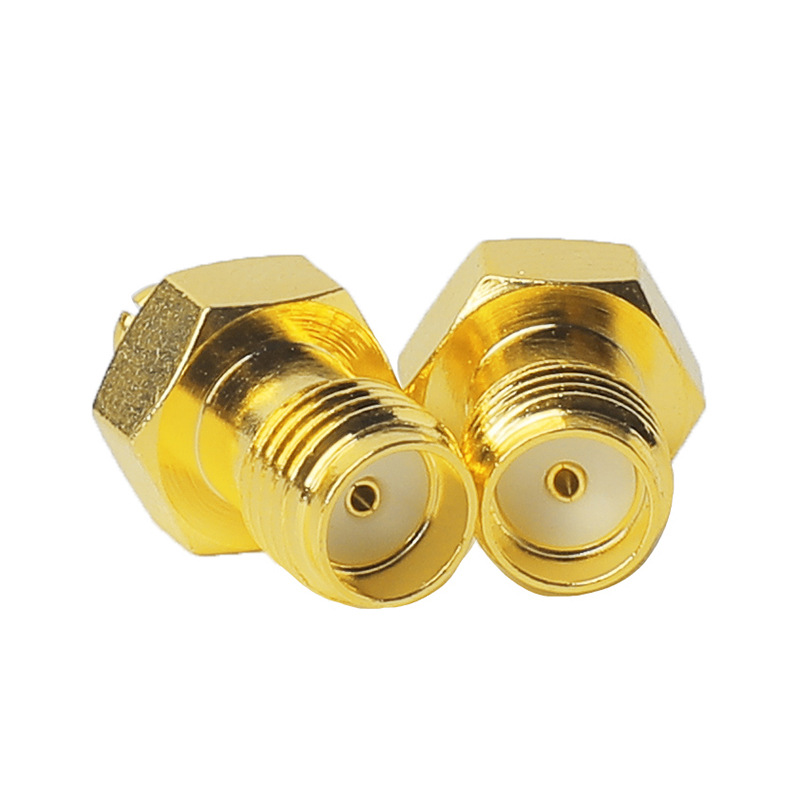

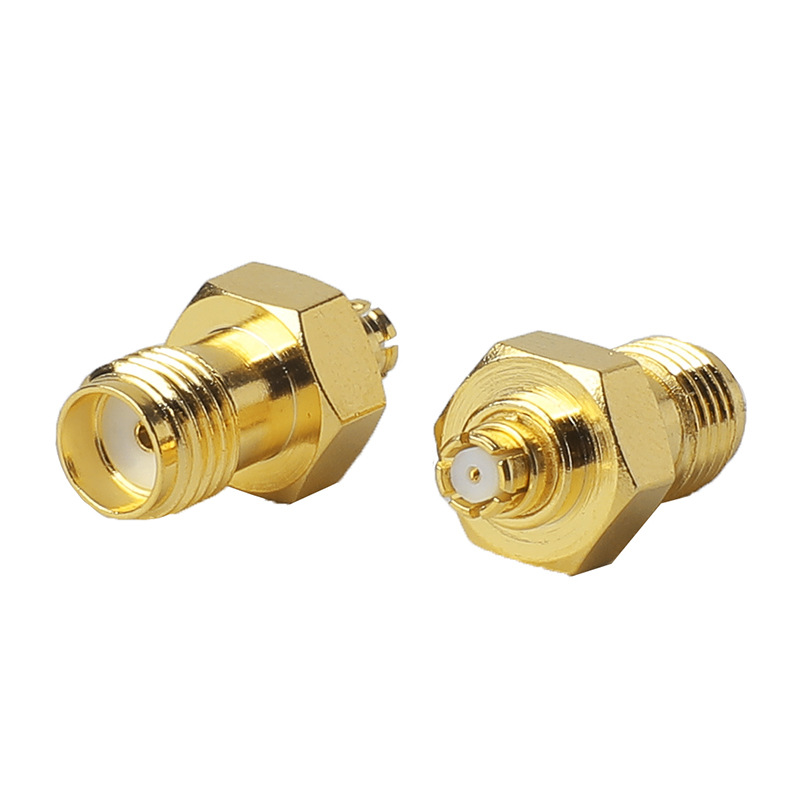

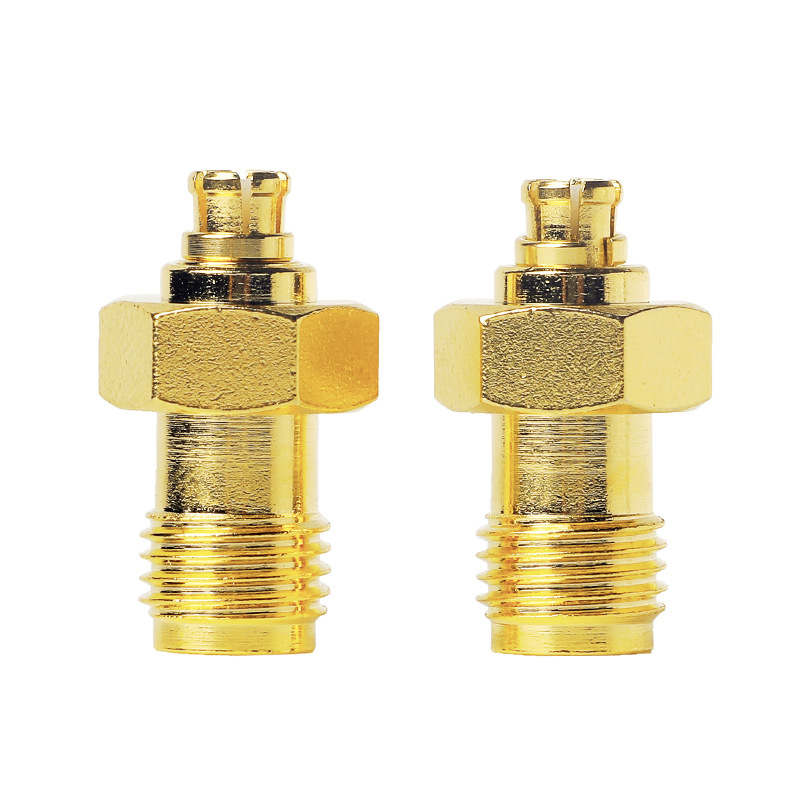

توضیحات محصول SMA به SMP SMA FEMALE TO SMP SMP RF CONNECTOR

I. نمای کلی محصول

اتصالات سری RF SMA (نسخه Subminiature A) و SMP (Subminiature Push-On) به طور گسترده در تجهیزات ارتباطات مدرن و الکترونیکی مورد استفاده قرار می گیرند. این SMA به SMP SMA زن به SMP زن SMP RF Connector ، به عنوان یک آداپتور RF حرفه ای ، ارتباط قابل اعتماد بین رابط SMA و رابط SMP را تحقق می بخشد ، و نیازهای انتقال سیگنال تجهیزات و سیستم های مختلف را برآورده می کند. این می تواند از انتقال سیگنال پایدار در سناریوهای مختلف کاربردی استفاده کند و یکی از مؤلفه های اصلی برای بهبود عملکرد سیستم است.

ii. مشخصات محصول

1. نوع رابط

:  End پایان SMA با استاندارد رابط SMA مطابقت دارد ، یک طراحی زن را اتخاذ می کند و مشخصات MIL-C-39012 را رعایت می کند. این رابط با اندازه کوچک و باند فرکانس گسترده مشخص می شود ، که می تواند نیازهای انتقال سیگنال های با فرکانس بالا را برآورده کند.

en  پایان SMP : همچنین یک رابط زن ، متعلق به سری SMP. رابط SMP دارای ویژگی های اندازه کوچک ، وزن سبک ، عملکرد عالی ضد لرزش و پهنای باند کاری گسترده است.

1. عملکرد الکتریکی

◦  امپدانس مشخصه : 50 اهم ، که یک مقدار امپدانس استاندارد مشترک در زمینه RF است. این می تواند به طور موثری بازتاب و از دست دادن در هنگام انتقال سیگنال را کاهش داده و یکپارچگی سیگنال را تضمین کند.

:  دامنه فرکانس DC تا 18 گیگاهرتز (برخی از محصولات با کارایی بالا می توانند به 20 گیگاهرتز یا حتی بالاتر برسند) ، که می تواند نیازهای انتقال سیگنال با فرکانس بالا را در بیشتر زمینه های ارتباطی ، آزمایش و اندازه گیری برآورده کند.

inser  از دست دادن درج : از دست دادن درج در سطح پایین در طول محدوده فرکانس عملیاتی باقی می ماند و از حداقل از دست دادن انرژی در هنگام تعویض سیگنال و تضمین انتقال مؤثر سیگنال اطمینان حاصل می کند.

نسبت موج ایستاده ولتاژ  (VSWR) : دارای نسبت موج ایستاده ولتاژ کم است که می تواند انتقال سیگنال را در کانکتور پایدارتر کند ، بازتاب سیگنال را کاهش داده و راندمان انتقال سیگنال را بهبود بخشد.

1. عملکرد مکانیکی

◦  مواد :

material  مواد اصلی : معمولاً از فولاد ضد زنگ یا مس بریلیم ساخته شده است. فولاد ضد زنگ استحکام و مقاومت در برابر خوردگی محصول را تضمین می کند و آن را برای استفاده در محیط های سخت مناسب می کند. بریلیم مس دارای رسانایی و خاصیت ارتجاعی خوبی است که می تواند اتصال الکتریکی قابل اعتماد و تماس مکانیکی را فراهم کند.

▪  تصفیه سطح : سطح کانکتور به طور کلی طلای روکش شده است ، که نه تنها مقاومت در برابر خوردگی را بهبود می بخشد بلکه باعث کاهش مقاومت در برابر تماس می شود و بهینه سازی عملکرد الکتریکی بیشتر می شود.

SMA  روش اتصال : انتهای یک روش اتصال به هم را اتخاذ می کند ، که محکم است و می تواند به طور موثری از شل شدن جلوگیری کند و از اتصال قابل اعتماد در محیط های ارتعاش یا ضربه اطمینان حاصل کند. انتهای SMP یک اتصال فشار است که به راحتی کار می کند و می تواند اتصال و قطع اتصال سریع را تحقق بخشد و باعث بهبود کارآیی نصب و نگهداری تجهیزات شود.

◦  دوام : پس از تست های دقیق زندگی مکانیکی ، می تواند در برابر هزاران عملیات پلاگین مقاومت کند و هنوز هم عملکرد الکتریکی و مکانیکی خوبی را حفظ کند ، و از استفاده پایدار طولانی مدت اطمینان حاصل کند.

iii مزایای محصول

1. پایداری انتقال سیگنال : با طراحی دقیق و عملکرد عالی الکتریکی ، می تواند از دست دادن سیگنال بسیار کم و انتقال سیگنال پایدار در شرایط فرکانس بالا ، به طور موثری تحریف و تداخل سیگنال را کاهش دهد و اتصال سیگنال قابل اعتماد را برای سیستم فراهم کند.

2. سازگاری قوی : می تواند تجهیزات رابط SMA و تجهیزات رابط SMP را به هم وصل کند ، مشکل اتصال بین تجهیزات مختلف رابط را حل کند ، تطبیق پذیری و انعطاف پذیری تجهیزات را تا حد زیادی بهبود بخشد و هزینه ادغام سیستم را کاهش دهد.

3. طراحی مینیاتوریزه : رابط های SMA و SMP خود با مینیاتوریزاسیون مشخص می شوند. این آداپتور بر این اساس ، با اندازه و وزن کوچک ، مناسب برای سناریوهای کاربردی با نیازهای فضا سخت ، مانند تجهیزات ارتباطی قابل حمل و ابزارهای آزمایش مینیاتوری ، بهینه سازی شده است.

4. قابلیت اطمینان بالا : مواد با کیفیت بالا و فرآیندهای تولید دقیق اطمینان حاصل می کنند که این محصول می تواند در شرایط مختلف محیطی (مانند درجه حرارت بالا ، درجه حرارت پایین ، رطوبت ، لرزش و غیره) به طور پایدار کار کند ، با قابلیت اطمینان و ثبات بالا ، احتمال خرابی تجهیزات و کاهش هزینه های نگهداری را کاهش می دهد.

IV قسمتهای کاربردی

1. حوزه ارتباطی

:  ایستگاه پایه ارتباطی بی سیم برای اتصال سیگنال بین ماژول های مختلف در داخل ایستگاه پایه ، اطمینان از انتقال کارآمد و پایدار سیگنال های RF بین اجزای مختلف و بهبود کیفیت ارتباط و پوشش ایستگاه پایه استفاده می شود.

◦  ارتباطات ماهواره ای : در تجهیزات ایستگاه زمینی ماهواره ای ، تجهیزات مختلف RF را برای تحقق پذیرش و انتقال سیگنال های ماهواره ای متصل می کند ، و نیازهای ارتباط ماهواره ای را برای انتقال سیگنال با دقت بالا و با اطمینان بالا برآورده می کند.

terminal  ترمینال های ارتباطی موبایل : مانند تلفن های همراه ، تبلت ها و سایر دستگاه ها ، اتصال بین آنتن و ماژول RF به دستیابی بهتر سیگنال و عملکرد انتقال و بهبود تجربه ارتباطی کاربر کمک می کند.

1. میدان آزمایش و اندازه گیری

ers  ابزار آزمایش RF : برای اتصال منابع سیگنال ، آنالایزر طیف ، آنالایزر شبکه و سایر تجهیزات آزمایش با دستگاه تحت آزمایش ، اطمینان از انتقال دقیق سیگنال های آزمایش و قابلیت اطمینان نتایج اندازه گیری ، و استفاده گسترده در تحقیق و توسعه ، آزمایش تولید و بازرسی با کیفیت تجهیزات الکترونیکی استفاده می شود.

:  تحقیقات آزمایشگاهی در آزمایشگاههای الکترونیکی مؤسسات تحقیقاتی علمی و دانشگاه ها ، به عنوان یک مؤلفه مشترک اتصال RF ، از آن برای ساخت سیستم های آزمایشی مختلف برای کارهای تحقیقاتی مانند انتقال سیگنال با فرکانس بالا و آزمایش عملکرد مدار استفاده می شود.

1. زمینه های دیگر

:  system سیستم رادار اتصال فرستنده ها ، گیرنده ها ، آنتن ها و سایر اجزای موجود در تجهیزات رادار برای اطمینان از انتقال پایدار سیگنال های رادار ، که نقش مهمی در صحت تشخیص و ردیابی هدف دارد.

teas  تجهیزات ارتباطی مایکروویو : مانند سیستم های ارتباطی نقطه به نقطه مایکروویو ، ایستگاه های رله مایکروویو و غیره ، برای تحقق انتقال و انتقال سیگنال های مایکروویو و اطمینان از صافی پیوندهای ارتباطی.

V. یادداشت های استفاده

1. نصب و جداسازی

◦  در حین نصب ، لطفاً اطمینان حاصل کنید که رابط های SMA و SMP تمیز و عاری از اشیاء خارجی هستند. پس از تراز کردن رابط ها ، آنها را مطابق با روش های اتصال مربوطه وصل کنید (سفت شدن نخ SMA ، فشار SMP به انتها). برای جلوگیری از آسیب به رابط ها ، از درج اجباری یا بیش از حد محکم خودداری کنید.

◦  هنگام جداسازی ، ابتدا اتصال نخ را از انتهای SMA شل کنید ، سپس انتهای SMP را به آرامی بیرون بکشید تا از کشیدن غیر ضروری و آسیب به کانکتور جلوگیری شود.

1. شرایط زیست محیطی

◦  محصول باید در محدوده دمای مشخص شده (معمولاً -40 ℃ تا +85 ℃) و شرایط رطوبت استفاده شود. برای جلوگیری از تأثیرگذاری بر عملکرد و عمر خدمات محصول ، از استفاده طولانی مدت در محیط های با دمای بالا ، پرشور و یا به شدت خورنده خودداری کنید.

1. نگهداری منظم

◦  به طور مرتب ظاهر کانکتور را برای سایش ، تغییر شکل ، خوردگی و غیره بررسی کنید. در صورت مشاهده هر مشکلی ، باید به موقع جایگزین شود تا از پایداری انتقال سیگنال اطمینان حاصل شود.

برای اتصالات مورد استفاده برای مدت طولانی ، توصیه می شود که مرتباً آنها را تمیز کنید. از مواد تمیز کننده الکترونیکی ویژه می توان برای از بین بردن گرد و غبار و خاک روی سطح برای حفظ عملکرد تماس الکتریکی خوب استفاده کرد.
