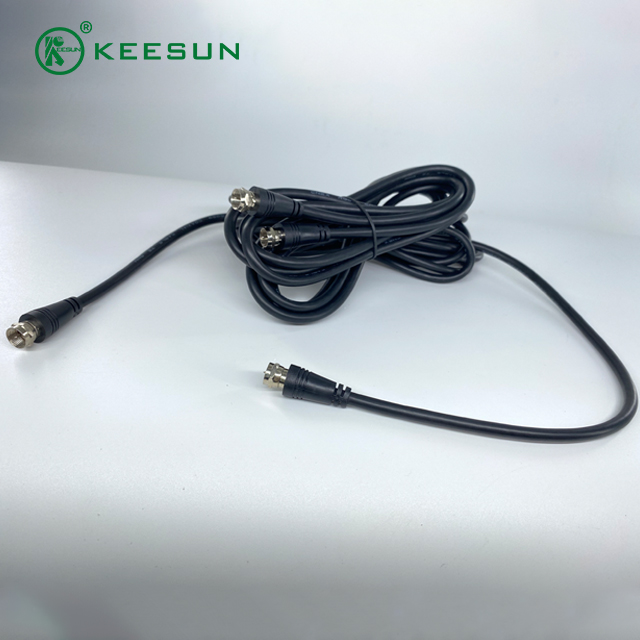

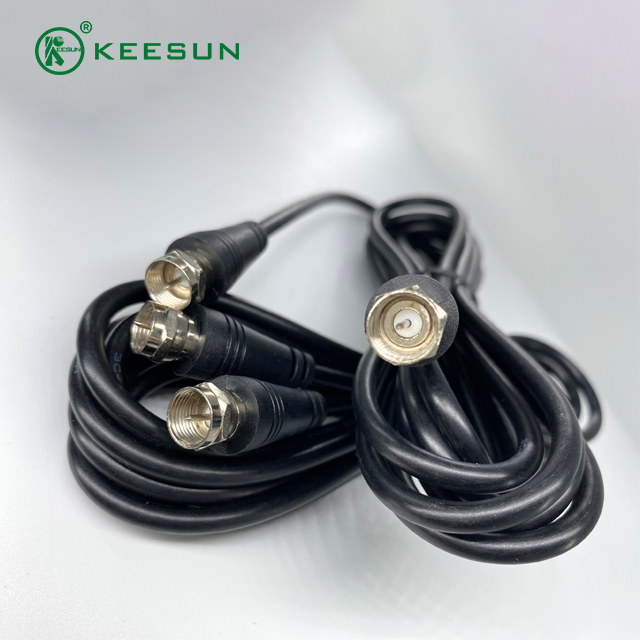

Αυτή η λεπτομερής περιγραφή προϊόντος παρουσιάζει ένα συγκρότημα ομοαξονικού καλωδίου RG59 υψηλής ποιότητας που διαθέτει συνδέσμους F Male σε F Male . Αυτό το καλώδιο έχει σχεδιαστεί για να παρέχει μια ισχυρή, χαμηλού κόστους και αξιόπιστη λύση σύνδεσης για διάφορους σταθμούς βάσης και εφαρμογές σταθερής εγκατάστασης, ιδιαίτερα εκείνες που περιλαμβάνουν μετάδοση σήματος βίντεο, δεδομένων και ραδιοσυχνοτήτων (RF) σε μικρές έως μέτριες αποστάσεις. Χρησιμοποιώντας το ευρέως αποδεκτό πρότυπο RG59, αυτό το συγκρότημα εξασφαλίζει βέλτιστη ακεραιότητα σήματος και εύκολη ενσωμάτωση στην υπάρχουσα υποδομή.
Βασικά Τεχνικά Χαρακτηριστικά και Ακεραιότητα Σήματος
Το καλώδιο RG59 και η διεπαφή υποδοχής F είναι τυπικές επιλογές σε περιβάλλοντα όπου η πιστότητα σήματος για μη κρίσιμα ή αναλογικά σήματα έχει προτεραιότητα, παράλληλα με τη σχέση κόστους-αποτελεσματικότητας και την ευκολία χρήσης.
Ομοαξονικό καλώδιο RG59 Standard
Το καλώδιο RG59, ένας τύπος ομοαξονικού καλωδίου, ορίζεται από τα συγκεκριμένα ηλεκτρικά και φυσικά χαρακτηριστικά του:
Αντίσταση: Το καλώδιο διατηρεί μια ονομαστική σύνθετη αντίσταση 75 Ω . Αυτή η συγκεκριμένη αντίσταση είναι το παγκόσμιο πρότυπο για μετάδοση βίντεο (συμπεριλαμβανομένου αναλογικού σύνθετου βίντεο, συνιστωσών βίντεο και ορισμένων μορφών ψηφιακών βίντεο όπως το SDI), καθιστώντας το καλώδιο ιδανικό για διασύνδεση με κάμερες παρακολούθησης, οθόνες και εξοπλισμό διανομής βίντεο βασικής ζώνης.
Κατασκευή: Το RG59 τυπικά διαθέτει έναν συμπαγή κεντρικό αγωγό (συχνά γυμνό χαλκό ή ατσάλι επικαλυμμένο με χαλκό), που περιβάλλεται από διηλεκτρικό μονωτικό, μονή ή διπλή πλεκτή ασπίδα (συχνά κάλυψη 95% πλεξούδας) και ανθεκτικό τζάκετ PVC. Αυτή η θωράκιση παρέχει καλή προστασία από ηλεκτρομαγνητικές παρεμβολές (EMI) και παρεμβολές ραδιοσυχνοτήτων (RFI) για σήματα έως και αρκετές εκατοντάδες megahertz.
Ευελιξία: Το RG59 είναι γενικά πιο ευέλικτο από το παχύτερο καλώδιο RG6, γεγονός που απλοποιεί τη δρομολόγηση του καλωδίου μέσω στενών αγωγών, τοίχων και εντός ραφιών εξοπλισμού, καθιστώντας το πλεονεκτικό για εγκαταστάσεις που απαιτούν πολλές στροφές ή σφιχτές στροφές.
Διασύνδεση σύνδεσης F αρσενικό σε F αρσενικό
Το καλώδιο τερματίζεται με υποδοχές F Male και στα δύο άκρα, καθορίζοντας το πρότυπο συνδεσιμότητας:
Τύπος υποδοχής: Η υποδοχή F είναι μια πανταχού παρούσα, φθηνή και αξιόπιστη υποδοχή με σπείρωμα, που χρησιμοποιείται κυρίως για εγκαταστάσεις τηλεόρασης, δορυφόρου και καλωδιακού μόντεμ παγκοσμίως. Ο απλός σχεδιασμός του, ο οποίος συχνά χρησιμοποιεί τον κεντρικό αγωγό του καλωδίου ως αρσενικό πείρο, συμβάλλει στο χαμηλό κόστος κατασκευής του και στην ευκολία τερματισμού πεδίου.
Ασφαλής σύνδεση: Η σύζευξη με σπείρωμα του βύσματος F εξασφαλίζει μια ασφαλή, ανθεκτική στους κραδασμούς σύνδεση, η οποία είναι ζωτικής σημασίας σε περιβάλλοντα σταθμών βάσης όπου ο εξοπλισμός μπορεί να υποβληθεί σε κίνηση ή περιοδική συντήρηση.
Ειδικότητα εφαρμογής: Η διεπαφή σύνδεσης F προτείνει σθεναρά εφαρμογές στην υπο- $1 ext{GHz}$ περιοχή, όπου ο σύνδεσμος αποδίδει βέλτιστα με χαμηλή απώλεια εισαγωγής.
Απόδοση χαμηλών απωλειών για σήματα βασικής ζώνης
Ενώ το RG59 έχει περισσότερες απώλειες από το RG6 σε υψηλότερες συχνότητες, τα χαρακτηριστικά του είναι κατάλληλα για τις κύριες εφαρμογές του:
Πιστότητα βίντεο: Για αναλογικό βίντεο (CCTV, παρακολούθηση ζώνης βάσης), το καλώδιο παρέχει εξαιρετική πιστότητα σήματος σε μικρές έως μέτριες αποστάσεις (συνήθως κάτω από 150 μέτρα), διασφαλίζοντας ότι το σήμα βίντεο διατηρεί τη διαύγεια και την ακρίβεια των χρωμάτων του.
Διανομή σήματος RF: Η σύνθετη αντίσταση 75 Ohm είναι κατάλληλη για τη διανομή ορισμένων ραδιοφωνικών σημάτων, ιδιαίτερα εκείνων που σχετίζονται με τηλεοπτικά και καλωδιακά τηλεοπτικά σήματα, εντός μιας σταθερής υποδομής.
Σενάρια χρήσης: Διορθώθηκαν εγκαταστάσεις και Backhaul βίντεο
Το συγκρότημα καλωδίων RG59 F Male to F Male είναι ένα βασικό εξάρτημα εξοπλισμού για σταθερές, δομημένες εγκαταστάσεις όπου απαιτείται αξιόπιστη διανομή βίντεο και δεδομένων χαμηλής συχνότητας.
Σταθμοί βάσης CCTV και αναλογικής επιτήρησης βίντεο
Αυτή είναι η πιο κοινή εφαρμογή. Το καλώδιο χρησιμοποιείται για τη σύνδεση πηγών και προορισμών βίντεο σε κεντρικό κόμβο παρακολούθησης ή σταθμό βάσης:
Video Backhaul: Σύνδεση της εξόδου BNC μιας κάμερας παρακολούθησης βίντεο (μέσω ενός προσαρμογέα BNC-to-F) ή ενός ενισχυτή διανομής βίντεο στην είσοδο της υποδοχής F μιας ψηφιακής συσκευής εγγραφής βίντεο (DVR) ή μιας οθόνης.
Εσωτερική δρομολόγηση βίντεο: Χρησιμοποιείται για τη δρομολόγηση ροών βίντεο βασικής ζώνης μέσα σε ένα δωμάτιο ελέγχου, σύνδεση μεταγωγέων, διαχωριστών και οθονών. Η σύνθετη αντίσταση 75 Ohm εξασφαλίζει μια σωστά τερματισμένη αλυσίδα σήματος βίντεο.
Καλωδιακό μόντεμ και ευρυζωνικοί κόμβοι διανομής
Σε κεντρικούς κόμβους επικοινωνίας ή κέντρα διανομής δικτύου, αυτό το καλώδιο χρησιμοποιείται για τη διαχείριση εισερχόμενων και εξερχόμενων ευρυζωνικών σημάτων:
Διασύνδεση Hub: Σύνδεση μόντεμ, διαχωριστών, ενισχυτών γραμμής και μπλοκ διανομής εντός του κεφαλιού ή του πίνακα διανομής. Η υποδοχή F είναι η τυπική διεπαφή για συστήματα καλωδιακής τηλεόρασης (CATV).
Δοκιμή και συντήρηση: Χρησιμοποιείται από τεχνικούς για τη σύνδεση μετρητών στάθμης σήματος και εξοπλισμού δοκιμής σε διάφορα σημεία της υποδομής CATV για διαγνωστικά και εξισορρόπηση συστήματος.
Σταθερή ασύρματη πρόσβαση (FWA) και υποδομή ραδιοφωνικού επαναλήπτη
Σε εξειδικευμένους σταθμούς βάσης ραδιοφώνου και FWA, το καλώδιο RG59 μπορεί να χρησιμοποιηθεί για μη κύριες συνδέσεις κεραίας ή γραμμές ελέγχου βραχείας λειτουργίας:
Τροφοδοσίες κεραίας GPS: Χρησιμοποιείται για τη σύνδεση μιας κεραίας χρονισμού GPS 75 Ohm στο κύριο ρολόι ή διακομιστή ώρας του σταθμού βάσης, ιδιαίτερα σε μικρές αποστάσεις όπου το σήμα GPS L1 χαμηλής συχνότητας διατηρείται εύκολα.
Εσωτερικές συνδέσεις ραδιοσυχνοτήτων χαμηλής κατανάλωσης: Χρησιμοποιούνται για σύντομες, εσωτερικές συνδέσεις μεταξύ υποσυστημάτων σε ράφι σταθμού βάσης όπου η σύνθετη αντίσταση 75 Ohm είναι συμβατή με την αρχιτεκτονική ραδιοφώνου.
Το καλώδιο RG59 με συνδέσμους F Male σε F Male παρέχει μια οικονομικά αποδοτική, εύκολα διαχειριζόμενη και αξιόπιστη λύση για βίντεο μικρής έως μέτριας απόστασης και διανομή σήματος χαμηλής συχνότητας εντός του σταθμού βάσης και της σταθερής υποδομής επιτήρησης.
