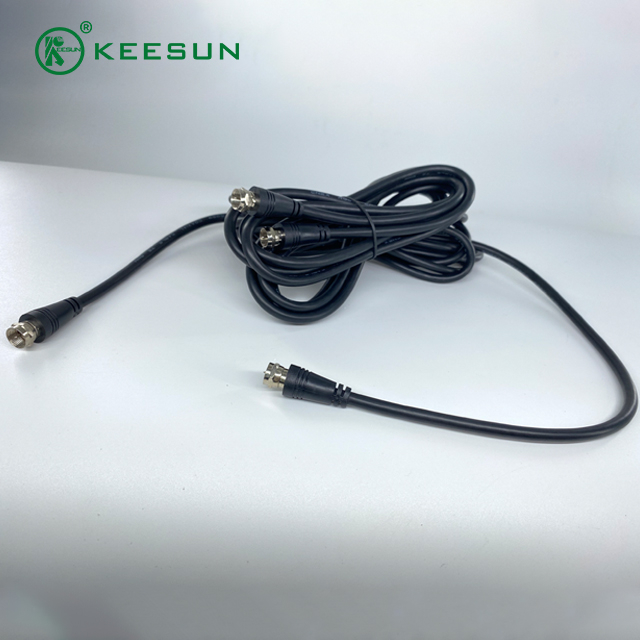

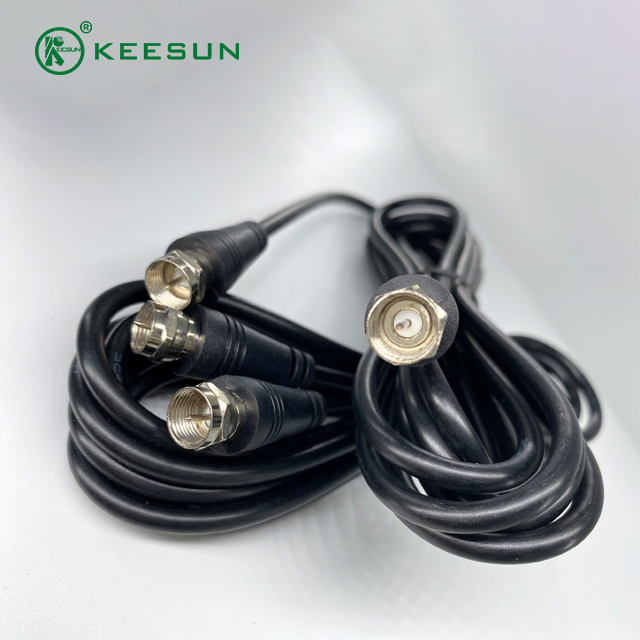

In dieser detaillierten Produktbeschreibung wird eine hochwertige RG59-Koaxialkabelbaugruppe mit F-Stecker-auf-F-Stecker-Anschlüssen vorgestellt . Dieses Kabel wurde entwickelt, um eine robuste, kostengünstige und zuverlässige Verbindungslösung für verschiedene Basisstations- und Festinstallationsanwendungen bereitzustellen, insbesondere für Anwendungen mit Video-, Daten- und Hochfrequenzsignalübertragung (RF) über kurze bis mittlere Entfernungen. Durch die Verwendung des weithin akzeptierten RG59-Standards gewährleistet diese Baugruppe eine optimale Signalintegrität und eine einfache Integration in die bestehende Infrastruktur.
Wichtige technische Attribute und Signalintegrität
Das RG59-Kabel und die F-Stecker-Schnittstelle sind Standardoptionen in Umgebungen, in denen die Signaltreue für unkritische oder analoge Signale neben Kosteneffizienz und Benutzerfreundlichkeit Priorität hat.
RG59-Koaxialkabelstandard
Das RG59-Kabel, eine Art Koaxialkabel, zeichnet sich durch seine spezifischen elektrischen und physikalischen Eigenschaften aus:
Impedanz: Das Kabel hat eine Nennimpedanz von 75 Ω . Diese spezifische Impedanz ist der globale Standard für die Videoübertragung (einschließlich analogem Composite-Video, Komponentenvideo und einigen digitalen Videoformaten wie SDI), wodurch sich das Kabel ideal für die Verbindung mit Überwachungskameras, Monitoren und Basisband-Videoverteilungsgeräten eignet.
Aufbau: RG59 verfügt typischerweise über einen massiven Mittelleiter (häufig blankes Kupfer oder kupferkaschierter Stahl), umgeben von einem dielektrischen Isolator, einer einfachen oder doppelten geflochtenen Abschirmung (häufig 95 % Geflechtabdeckung) und einer haltbaren PVC-Ummantelung. Diese Abschirmung bietet einen guten Schutz gegen elektromagnetische Störungen (EMI) und Hochfrequenzstörungen (RFI) für Signale bis zu mehreren hundert Megahertz.
Flexibilität: RG59 ist im Allgemeinen flexibler als das dickere RG6-Kabel, was die Kabelführung durch enge Kanäle, Wände und innerhalb von Geräteschränken vereinfacht und es für Installationen, die zahlreiche Biegungen oder enge Windungen erfordern, vorteilhaft macht.
Schnittstelle zwischen F-Stecker und F-Stecker
Das Kabel ist an beiden Enden mit F-Steckern abgeschlossen , was seinen Konnektivitätsstandard definiert:
Steckertyp: Der F-Stecker ist ein allgegenwärtiger, kostengünstiger und zuverlässiger Schraubstecker, der hauptsächlich für Fernseh-, Satelliten- und Kabelmodeminstallationen weltweit verwendet wird. Sein einfaches Design, bei dem häufig der Mittelleiter des Kabels als Steckerstift verwendet wird, trägt zu niedrigen Herstellungskosten und einer einfachen Feldkonfektionierung bei.
Sichere Verbindung: Die Gewindekupplung des F-Steckers sorgt für eine sichere, vibrationsbeständige Verbindung, was in Basisstationsumgebungen, in denen Geräte Bewegungen oder regelmäßiger Wartung ausgesetzt sind, von entscheidender Bedeutung ist.
Anwendungsspezifität: Die F-Steckerschnittstelle empfiehlt dringend Anwendungen im Sub- $1-GHz- Bereich, bei denen der Stecker eine optimale Leistung bei geringer Einfügungsdämpfung erbringt.
Verlustarme Leistung für Basisbandsignale
Während RG59 bei höheren Frequenzen verlustreicher ist als RG6, sind seine Eigenschaften für seine Hauptanwendungen gut geeignet:
Videotreue: Für analoges Video (CCTV, Basisbandüberwachung) bietet das Kabel eine hervorragende Signaltreue über kurze bis mittlere Entfernungen (normalerweise unter 150 Metern) und stellt sicher, dass das Videosignal seine Klarheit und Farbgenauigkeit beibehält.
HF-Signalverteilung: Die Impedanz von 75 Ohm eignet sich zur Verteilung bestimmter Funksignale, insbesondere von Fernseh- und Kabelfernsehsignalen, innerhalb einer festen Infrastruktur.
Einsatzszenarien: Festinstallationen und Video-Backhaul
Die Kabelbaugruppe RG59 F-Stecker auf F-Stecker ist ein grundlegendes Gerät für feste, strukturierte Installationen, bei denen eine zuverlässige Video- und Niederfrequenzdatenverteilung erforderlich ist.
Basisstationen für CCTV und analoge Videoüberwachung
Dies ist die häufigste Anwendung. Das Kabel wird verwendet, um Videoquellen und -ziele innerhalb eines zentralen Überwachungshubs oder einer Basisstation zu verbinden:
Video-Backhaul: Verbinden des BNC-Ausgangs einer Videoüberwachungskamera (über einen BNC-zu-F-Adapter) oder eines Videoverteilungsverstärkers mit dem F-Stecker-Eingang eines digitalen Videorecorders (DVR) oder eines Monitors.
Internes Video-Routing: Wird für die Weiterleitung von Basisband-Video-Feeds innerhalb eines Kontrollraums sowie für den Anschluss von Umschaltern, Splittern und Monitoren verwendet. Die Impedanz von 75 Ohm gewährleistet eine ordnungsgemäß abgeschlossene Videosignalkette.
Kabelmodem- und Breitband-Verteilungs-Hubs
In zentralen Kommunikationsknotenpunkten oder Netzwerkverteilungszentren wird dieses Kabel zur Verwaltung ein- und ausgehender Breitbandsignale verwendet:
Hub-Verbindung: Verbindung von Modems, Splittern, Leitungsverstärkern und Verteilerblöcken innerhalb der Kopfstelle oder des Verteilerschranks. Der F-Stecker ist die Standardschnittstelle für Kabelfernsehsysteme (CATV).
Prüfung und Wartung: Wird von Technikern verwendet, um Signalpegelmesser und Testgeräte an verschiedene Punkte innerhalb der CATV-Infrastruktur für Diagnose und Systemausgleich anzuschließen.
Fixed Wireless Access (FWA) und Funk-Repeater-Infrastruktur
An spezialisierten Funk- und FWA-Basisstationsstandorten kann das RG59-Kabel für nicht-primäre Antennenverbindungen oder kurzfristige Steuerleitungen verwendet werden:
GPS-Antenneneinspeisungen: Wird verwendet, um eine anzuschließen 75-Ohm -GPS-Zeitmessantenne an die Hauptuhr oder den Zeitserver der Basisstation , insbesondere über kurze Entfernungen, bei denen das niederfrequente GPS-L1-Signal problemlos aufrechterhalten werden kann.
Interne HF-Links mit geringem Stromverbrauch: Werden für kurze interne Verbindungen zwischen Subsystemen innerhalb eines Basisstations-Racks verwendet, bei denen die Impedanz von 75 Ohm mit der Funkarchitektur kompatibel ist.
Das RG59-Kabel mit F-Stecker auf F-Stecker bietet eine kostengünstige, einfach zu verwaltende und zuverlässige Lösung für die Video- und Niederfrequenzsignalverteilung über kurze bis mittlere Entfernungen innerhalb von Basisstationen und fester Überwachungsinfrastruktur.
