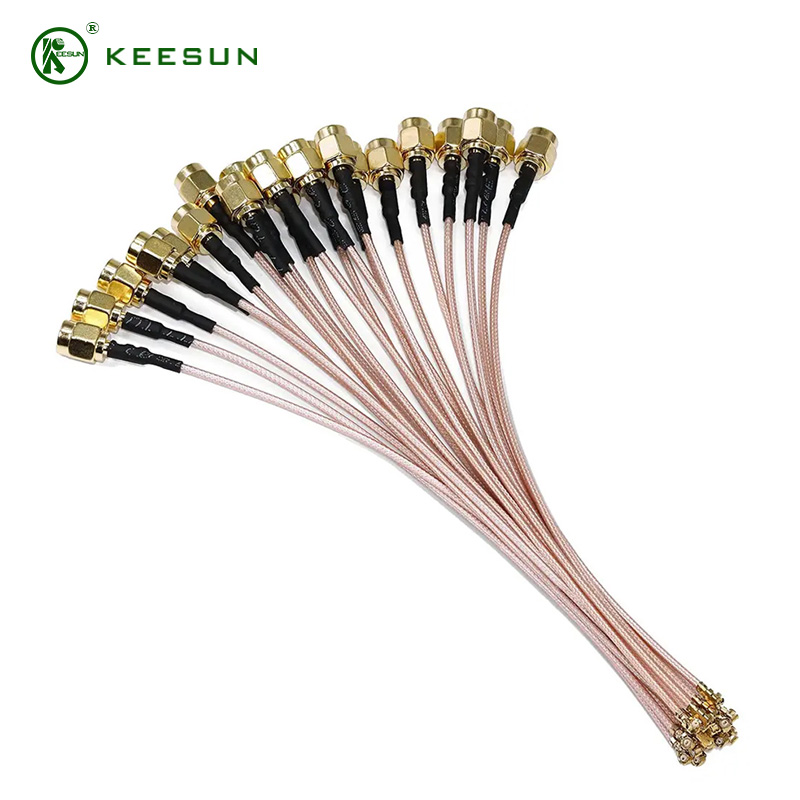

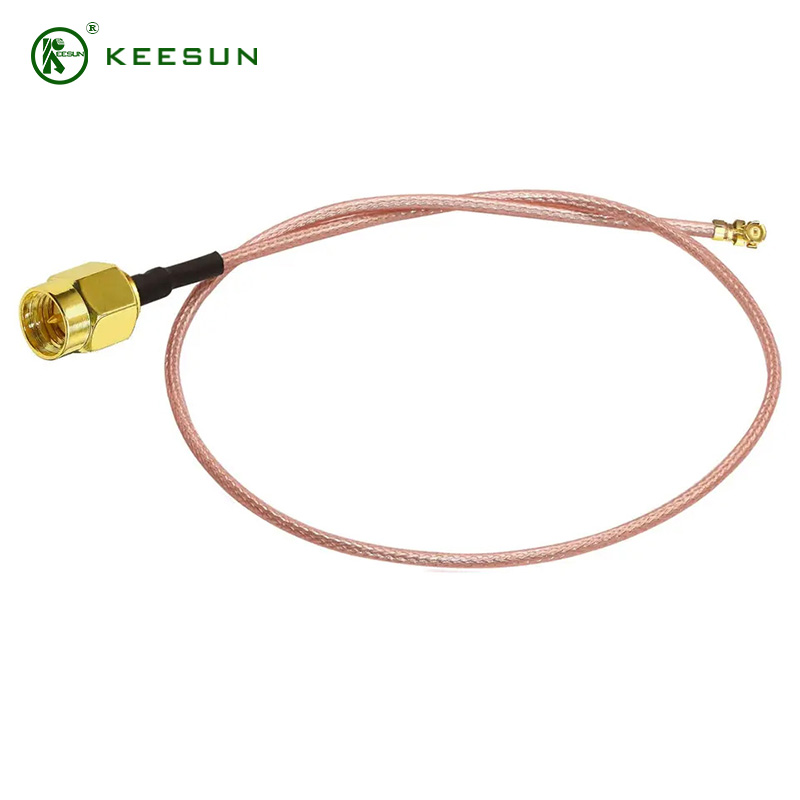

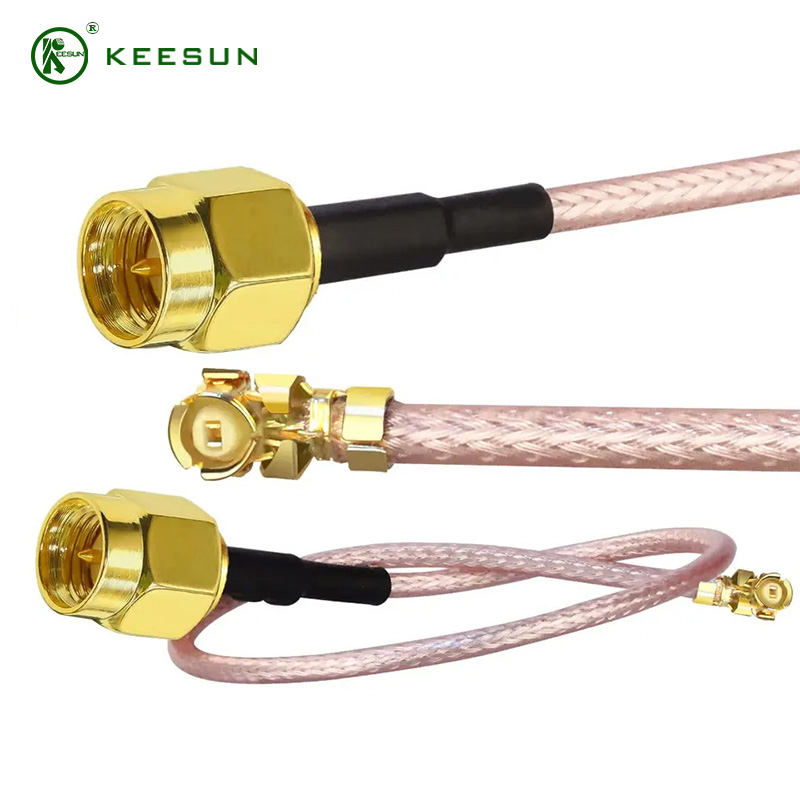

SMA samec na I-PEX s nízkoztrátovým koaxiálním kabelem RG316

●Elektrický výkon:

1. Frekvenční rozsah…………………………DC~6,0 GHz

2. Impedance……………………………50 Ohm Nominální

3. Ztráta vložení………………………………100 MHz---------≤0,3

400 MHz---------≤0,67

1000 MHz ----------<1,09

3000 MHz ----------<1,8

5000 MHz ----------<2,54

6000 MHz --------- <2,93

8000 MHz---------≤3,68

4. VSWR……………………………………… 1,92 (MAX.)

●Mechanické vlastnosti:

1. Kabel………………………………………… Kabel RG316 (černý)

2.Provozní teplota…………………………-20～±65

3. Skladovací teplota……………………………-30～±75

4.Konektor1………………………………SMA samec

5.Konektor2………………………………90°SMA samec

6. Délka kabelu ……………………… 15 cm

RF KABEL

---

RF koaxiální anténa

DC ~ 6 GHz

SMA TO I-PEX s kabelem 178

Délka kabelu: 15 cm

Jméno1

Jméno2

koaxiální kabel se používá hlavně k přenosu vysokofrekvenčních signálů, často se používá při přenosu televizního signálu, připojení k počítačové síti, kabelové televizi, telefonním systému, radarovém systému a dalších oborech. Má dobrý stínící výkon a schopnost proti rušení a je vhodný pro přenos signálu na dlouhé vzdálenosti.
