Agter die alledaagse toestelle waarop ons staatmaak—slimfone, Wi-Fi-roeteerders, Bluetooth-oorfone en selfs komplekse kommunikasiestelsels soos selfoontorings en satelliete—is daar 'n belangrike, onsigbare brug aan die werk: die RF-koaksiale kabel (Radiofrekwensiekoaksiale kabel).
Hierdie komponent is verantwoordelik vir die doeltreffende oordrag van delikate en kosbare radiofrekwensie (RF) seine tussen verskillende elektroniese dele. As jy 'n komplekse kommunikasiestelsel as die liggaam se senuweestelsel beskou, dien die RF-kabel as die hoëspoed-optiese veselverbinding tussen die hoofsenuweesentrums.
Hoekom kan ons nie net 'n standaard elektriese draad gebruik om 'n antenna aan 'n toestel te koppel nie? Die aard van hoëfrekwensie seine bepaal dat gewone drade soos lekkende pype optree, wat massiewe energieverlies veroorsaak en hoogs vatbaar is vir eksterne inmenging. Dit beklemtoon die briljante ontwerp en noodsaaklikheid van die RF-koaksiale kabel.
Wat is 'n RF-koaksiale kabel?
'n RF-koaksiale kabel is 'n spesiaal ontwerpte kabel wat ontwerp is om RF-seine uit te stuur —elektromagnetiese golfseine wat tipies wissel van 3 kHz tot 300GHz—met hoë doeltreffendheid en minimale verlies.
Op die gebied van draadlose kommunikasie en elektronika dien die RF-kabel twee sleutelfunksies :
Doeltreffende oordrag: Om hoëfrekwensie-energie van een punt na 'n ander oor te dra terwyl energieverliese tot die minimum beperk word.
Robuuste afskerming: As gevolg van sy spesifieke struktuur, verhoed dit dat die gestuurde sein uitlek (vermy steuring met ander toestelle) en, veral, verhoed dat eksterne elektromagnetiese interferensie (EMI/RFI) die kabel binnedring en seinkwaliteit verswak.
Eenvoudig gestel, dit bied 'n beheerde, ingeslote pad vir hoëfrekwensie seine om hul bestemming veilig en ongeskonde te bereik.

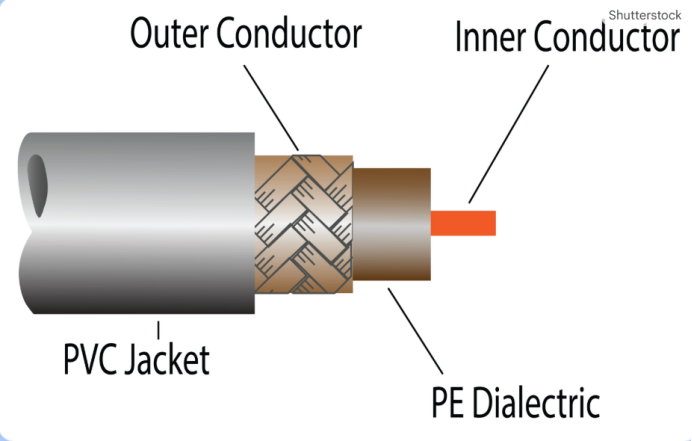

Dekonstrueer die RF-kabel se 'vierlaagstruktuur'
Die term 'Koaksiaal' (Koaksiaal) kom van sy struktuur: dit bevat twee geleiers wat 'n enkele middel-as deel. Hierdie konsentriese geometriese ontwerp is wat die stabiliteit van hoëfrekwensie seintransmissie waarborg en is die sleutel tot die bereiking van sy spesifieke karakteristieke impedansie.
Die RF-koaksiale kabel bestaan hoofsaaklik uit die volgende vier noodsaaklike dele:
Innerlike dirigent
Funksie: Geleë in die middel van die kabel, dit is verantwoordelik vir die dra van die kern RF sein.
Materiaal: Gewoonlik solied of gestrand, dikwels gemaak van silwerbedekte koper, of koperbedekte staal, wat uitstekende geleidingsvermoë en goeie werkverrigting wat verband hou met die veleffek by hoë frekwensies verseker.
Diëlektriese isolator
Funksie: Omring die binnegeleier, verskaf isolasie en handhaaf 'n presiese afstand tussen die binne- en buitegeleiers.
Belangrikheid: Die materiaal van die diëlektrikum (soos Poliëtileen (PE), Polytetrafluoroethylene (PTFE), of skuimmateriale) en die permittiwiteit daarvan bepaal direk die kabel se kenmerkende impedansie en seinvoortplantingsnelheid.
Buitegeleer / Skild
Funksie: Omsingel die diëlektrikum, dien as die seinretourpad en, bowenal, as die elektromagnetiese skild.
Vorm: Dit kan die vorm aanneem van gevlegte kopergaas, metaalfoelie (soos aluminiumfoelie), of, in hoëprestasiekabels, 'n soliede koperbuis, alles wat gebruik word om eksterne geraas te blokkeer en seinenergie-lekkasie te voorkom.
Buitebaadjie
Funksie: Die buitenste beskermende laag, tipies gemaak van PVC of PE, wat gebruik word om die interne komponente te beskerm teen vog, skuur, chemikalieë en uiterste temperature.
Twee kernparameters: impedansie en verswakking
Om die werkverrigting van 'n RF-koaksiale kabel te verstaan , moet 'n mens sy twee mees kritieke elektriese parameters begryp: Kenmerkende impedansie en verswakking.
Kenmerkende impedansie
Kenmerkende impedansie is die mees kritieke parameter in 'n RF-stelsel; dit beskryf die opposisie wat 'n kabel bied teen 'n hoëfrekwensiestroom oor 'n oneindige lengte.
Waarom dit saak maak: Om maksimum kragoordrag in 'n stelsel te bereik, moet die kabel, verbindings en toerusting perfek ooreenstem met kenmerkende impedansies. Enige wanpassing sal seinrefleksies veroorsaak, wat lei tot energieverlies.
Bedryfstandaarde:
50Omega : Dit is die standaardimpedansie vir radiokommunikasie, data-oordrag en hoëkrag-RF-toepassings.
Word wyd gebruik in video-oordrag, CATV (kabeltelevisie) en digitale basisbandvideo, aangesien hierdie impedansie laer verswakking bied.
Verswakking / Invoegingsverlies
Verswakking is die verskynsel waar seinsterkte afneem met afstand soos dit deur die kabel beweeg. Dit word tipies uitgedruk in desibel per lengte-eenheid
Faktore wat verswakking beïnvloed:
Frekwensie: Hoër frekwensies lei tot hoër verswakking.
Lengte: Langer kabels lei tot groter totale verswakking.
Kabeltipe: Groter geleiergrootte en laer verlies diëlektrika (soos skuim) lei tot minder verswakking.
'n Uitstekende RF-ingenieur moet verswakking binne 'n aanvaarbare reeks beheer wanneer 'n skakel ontwerp word, veral in langafstand- of hoëfrekwensietoepassings (soos 5 GHz en hoër).
Gevolgtrekking en volgende stappe
Die RF-koaksiale kabel is veel meer as net 'n draad wat twee punte verbind; dit is 'n onontbeerlike komponent in hoëfrekwensiekringontwerp. Sy unieke vier-laag struktuur, presiese 50Omega of 75Omega kenmerkende impedansie, en die konstante strewe na lae verswakking bepaal gesamentlik die stabiliteit en betroubaarheid van die hele draadlose kommunikasiestelsel.
As jy hierdie fundamentele beginsels begryp het, is die volgende stap om te leer hoe om die regte kabel te kies uit die magdom opsies gebaseer op jou spesifieke behoeftes. In ons volgende artikel sal ons in 'n gedetailleerde vergelyking van hoofstroom RF-kabeltipes op die mark duik, soos die algemene RG-reeks , die hoëprestasie LMR-laeverlies-kabels , en die gespesialiseerde semi-rigiede kabels wat in toetsing gebruik word.
