Čo je to patch anténa?
Patch anténa je typ antény, ktorý sa bežne používa v bezdrôtových komunikačných systémoch. Ide o planárnu, nízkoprofilovú anténu, ktorá sa zvyčajne montuje na rovný povrch, ako je doska plošných spojov (PCB) alebo kovová platňa. Patch antény sú známe svojou kompaktnou veľkosťou, jednoduchou výrobou a dobrými vyžarovacími charakteristikami.
Základná štruktúra patch antény pozostáva z dvoch vodivých dosiek oddelených dielektrickým materiálom. Horná doska má zvyčajne tvar záplaty, ktorá môže mať obdĺžnikový, kruhový alebo iný tvar. Spodná doska je základná rovina, ktorá odráža elektromagnetické vlny vyžarované náplasťou.
Patch antény sa široko používajú v rôznych aplikáciách vrátane prijímačov GPS, smerovačov Wi-Fi, zariadení Bluetooth a satelitných komunikačných systémov. Sú obľúbené vďaka svojmu nízkemu profilu, ľahkej integrácii s elektronickými obvodmi a schopnosti poskytovať smerové vyžarovacie vzory.
Ako funguje patch anténa?
Plochá anténa funguje tak, že rezonuje na určitej frekvencii, aby vyžarovala alebo prijímala elektromagnetické vlny. Fungovanie patch antény je založené na princípe elektromagnetickej rezonancie, podobne ako ladička rezonuje na určitej frekvencii.
Keď sa signál striedavého prúdu (AC) aplikuje na napájací bod fľaškovej antény, excituje elektróny vo vodivej fľaši. To spôsobí, že náplasť rezonuje na svojej základnej frekvencii, ktorá je určená jej fyzickými rozmermi, ako je dĺžka a šírka, ako aj dielektrickým materiálom použitým ako substrát.
Rezonančná fľašková anténa vyžaruje elektromagnetické vlny do okolitého priestoru. Vyžarovací diagram antény je určený jej tvarom, veľkosťou a základnou rovinou pod ňou. Patch antény majú zvyčajne smerový diagram žiarenia, čo znamená, že vyžarujú viac energie v určitom smere a menej energie v iných smeroch.
Na príjem signálov možno použiť aj prepojené antény. Keď prichádzajúca elektromagnetická vlna zasiahne anténu, indukuje malé napätie v mieste napájania. Toto napätie môže byť zosilnené a spracované, aby sa z prijatého signálu extrahovala požadovaná informácia.
Stručne povedané, anténa funguje tak, že rezonuje na určitej frekvencii, aby vyžarovala alebo prijímala elektromagnetické vlny. Jeho činnosť je založená na princípoch elektromagnetickej rezonancie a interakcie medzi anténou a okolitým priestorom.
Ako navrhnúť patch anténu?
Návrh patch antény zahŕňa niekoľko krokov, vrátane určenia požadovanej frekvencie, výberu materiálu substrátu, výpočtu rozmerov patch a zemnej plochy a optimalizácie výkonu antény. Tu je všeobecný návod, ako navrhnúť patch anténu:
1. Určite požadovanú frekvenciu:
Identifikujte cieľovú prevádzkovú frekvenciu pre patch anténu. Táto frekvencia určí rozmery antény a ďalšie konštrukčné parametre.
2. Vyberte materiál podkladu:
Vyberte vhodný materiál dielektrického substrátu so špecifickou dielektrickou konštantou (εr) a hrúbkou (h). Bežné substrátové materiály zahŕňajú FR-4, Rogers a teflón. Dielektrická konštanta substrátu ovplyvní veľkosť a výkon antény.
3. Vypočítajte rozmery náplasti:
Na výpočet rozmerov patch antény použite nasledujúce vzorce:
4. Vypočítajte rozmery základnej roviny:
Základná rovina by mala byť väčšia ako náplasť, aby sa zabezpečili správne charakteristiky žiarenia. Bežným pravidlom je urobiť základnú rovinu aspoň 3-5 krát väčšiu ako záplata v každom rozmere.
5. Určite umiestnenie bodu napájania:
Napájací bod je miesto, kde sa prenosové vedenie pripája k patch anténe. Umiestnenie napájacieho bodu ovplyvňuje impedanciu a vyžarovací diagram antény. Napájací bod je zvyčajne umiestnený v strede náplasti alebo v bode, kde impedancia zodpovedá požadovanej hodnote (zvyčajne 50 ohmov).
6. Optimalizujte výkon antény:
Na analýzu výkonu antény použite simulačný softvér, ako je Ansys HFSS, CST Microwave Studio alebo ADS. Optimalizujte rozmery antény, umiestnenie napájacieho bodu a ďalšie parametre na dosiahnutie požadovaného výkonu, ako je šírka pásma, zisk a vyžarovací diagram.
7. Vyrobte a otestujte anténu:
Po dokončení návrhu vyrobte patch anténu pomocou vhodného výrobného procesu, ako je výroba PCB alebo CNC obrábanie. Otestujte výkon antény pomocou sieťového analyzátora, anechoickej komory alebo iného meracieho zariadenia, aby ste sa uistili, že spĺňa konštrukčné špecifikácie.
Návrh patch antény vyžaduje dobré pochopenie elektromagnetických princípov, teórie antén a praktických úvah. Je nevyhnutné opakovať proces návrhu a testovať anténu, aby sa dosiahol požadovaný výkon.

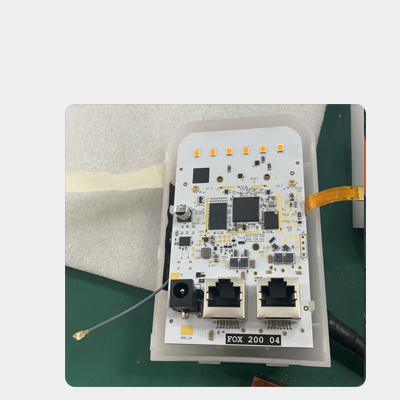

Aký je rozdiel medzi patch anténou a PCB anténou?
Patch antény a PCB antény sú dva typy antén bežne používaných v bezdrôtových komunikačných systémoch. Aj keď zdieľajú určité podobnosti, existujú medzi nimi kľúčové rozdiely, pokiaľ ide o dizajn, výkon a aplikácie.
1. Dizajn a štruktúra:
Patch antény sú zvyčajne navrhnuté ako samostatné komponenty a vyznačujú sa svojou rovinnou štruktúrou, ktorá pozostáva z kovovej plochy, dielektrického substrátu a základnej roviny. Náplasť môže mať rôzne tvary, ako je obdĺžnikový, kruhový alebo eliptický, a je pripevnená na vrch substrátu. Patch antény sa často používajú v aplikáciách, kde je priestor obmedzený a vyžadujú si presnú výrobu na dosiahnutie požadovaného výkonu.
Antény PCB sú na druhej strane integrované do dosky plošných spojov (PCB) zariadenia. Zvyčajne majú jednoduchší dizajn a môžu mať formu invertovaných F antén (IFA), monopolných antén alebo dipólových antén, ktoré sú vyleptané priamo na DPS. Antény PCB sú nákladovo efektívnejšie a ľahšie sa vyrábajú, pretože sa vyrábajú ako súčasť procesu výroby dosiek plošných spojov.
2. Výkon:
Patch antény sú známe svojim vysokým ziskom, dobrou smerovosťou a dobre definovanými vzormi žiarenia. Sú vhodné pre aplikácie, ktoré vyžadujú komunikáciu na veľké vzdialenosti a vysoký výkon. Môžu však byť citlivejšie na okolité prostredie a na dosiahnutie optimálneho výkonu môžu vyžadovať starostlivé ladenie.
PCB antény majú vo všeobecnosti nižší zisk a menšiu smerovosť v porovnaní s patch anténami. Sú kompaktnejšie a ľahšie sa integrujú do zariadení, vďaka čomu sú vhodné pre aplikácie, kde je priestor obmedzený. Antény PCB sa často používajú v spotrebnej elektronike, ako sú smartfóny a tablety, kde sú náklady a jednoduchosť integrácie dôležitejšie ako maximálny výkon.
3. Aplikácie:
Patch antény sú široko používané v aplikáciách, ako je satelitná komunikácia, GPS, Wi-Fi a RFID systémy, kde je nevyhnutný vysoký výkon a špecifické vzory žiarenia. Bežne sa používajú v letectve, automobilovom priemysle a priemyselných aplikáciách.
PCB antény sa bežne vyskytujú v spotrebnej elektronike, ako sú smartfóny, tablety a nositeľné zariadenia, kde je priestor obmedzený a cena je významným faktorom. Používajú sa aj v aplikáciách, ako je Bluetooth, Zigbee a iné bezdrôtové komunikačné systémy s krátkym dosahom.
4. Náklady a výroba:
Patch antény sú zvyčajne drahšie na výrobu kvôli ich zložitému dizajnu a potrebe presnej výroby. Často sa vyrábajú pomocou pokročilých výrobných techník, ako je CNC obrábanie alebo fotolitografia.
Antény PCB sú nákladovo efektívnejšie, pretože sú integrované do procesu výroby PCB. To umožňuje hromadnú výrobu a nižšie výrobné náklady, vďaka čomu sú vhodné pre veľkoobjemovú spotrebnú elektroniku.
Záver
Súhrnne možno povedať, že patch antény a PCB antény sa líšia svojim dizajnom, výkonom, aplikáciami a cenou. Patch antény sú vysokovýkonné antény používané v špecializovaných aplikáciách, zatiaľ čo PCB antény sú nákladovo efektívnejšie a ľahšie sa integrujú do spotrebnej elektroniky. Výber medzi týmito dvoma závisí od špecifických požiadaviek aplikácie, ako je výkon, veľkosť, cena a jednoduchosť integrácie.
